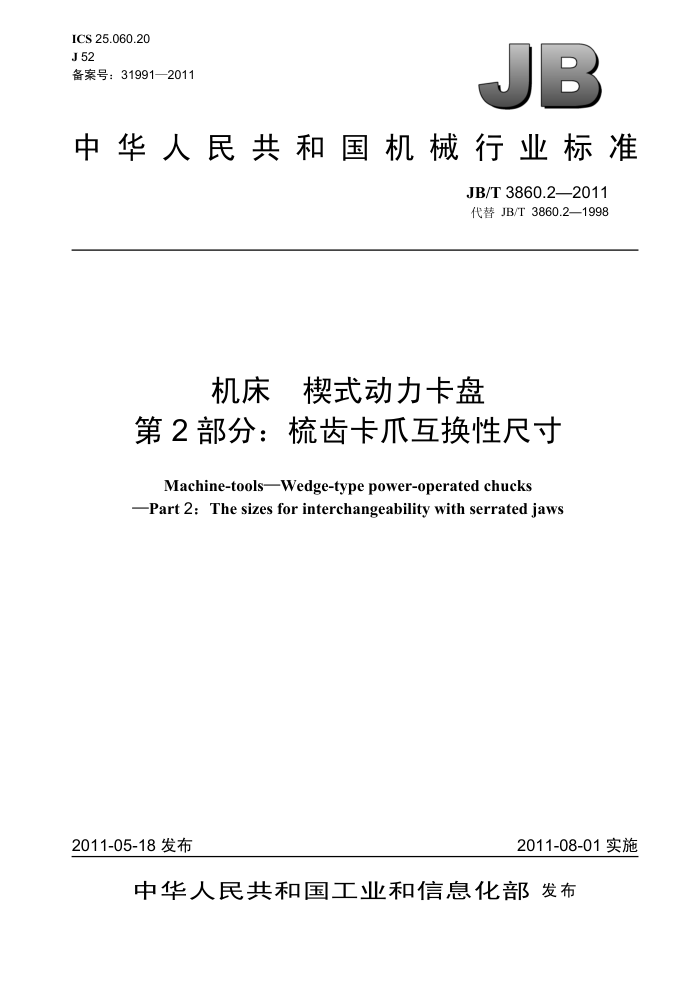

ICS 25.060.20 J 52 备案号：31991—2011
JB
中华人民共和国机械行业标准
JB/T 3860.2—2011 代替 JB/T 3860.2—1998
机床 楔式动力卡盘
第2部分：梳齿卡爪互换性尺寸
Machine-tools-Wedge-type power-operated chucks -Part 2: The sizes for interchangeability with serrated jaws
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 3860.2—2011
目 次
前言
II
范围. 规范性引用文件
2. 3 互换性尺寸
3.1 90°梳齿尺寸 3.2 90°梳齿允许的累计误差 3.3 60°梳齿尺寸 3.4 60°梳齿允许的累计误差 3.5爪螺母尺寸图 1 90°梳齿图 2 60°梳齿图 3 爪螺母表 1 90° 梳齿尺寸表 2 90° 梳齿允许误差表 3 60° 梳齿尺寸.. 表 4 60° 梳齿允许误差，表 5 爪螺母尺寸
.......
................
........ JB/T 3860.2—2011
前言
JB/T3860《机床楔式动力卡盘》分为两个部分：一第1部分：分类和技术条件；
第2部分：梳齿卡爪互换性尺寸。 本部分为 JB/T 3860 的第 2 部分。 本部分代替JB/T3860.2一1998《楔式动力卡盘梳齿卡爪互换性尺寸》。 本部分与JB/T3860.2一1998相比，主要变化如下：
-爪螺母增加了100、125、800规格互换性尺寸（本版的表5); -增加了3×60°梳齿尺寸（本版的表3～表5）。
本部分由中国机械工业联合会提出本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：呼和浩特众环（集团）有限责任公司。 本部分主要起草人：杜淑、张国斌。 本部分所代替标准的历次版本发布情况为：
JB 3860.2—1985、JB/T 3860.2- —1998
III JB/T 3860.2—2011
机床　楔式动力卡盘　第2部分：梳齿卡爪互换性尺寸
1 范围
JB/T3860的本部分规定了梳齿和爪螺母的互换性尺寸本部分适用于梳齿连接爪的楔式动力卡盘。
2规范性引用文件
下列文件中的条款通过JB/T 3860 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然后，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 197—2003普通螺纹　公差（ISO 965-1：1998，MOD） 3互换性尺寸 3.190°梳齿尺寸
互换性尺寸如图1和表1所示。
45°±0°15'
45°±0°15'
/
p
任何截面允许包括填充区域。
图 190°梳齿表 190°梳齿尺寸
单位为毫米
检验尺寸
r2 min 0.25 0.64 0.71 0.35 1.1 0.93
c max
规格
h/2
b
p
a min max
di
n
1/16″×90°a 3/32"″×90°a 给定针的直径di 是推荐值，如果不用给定针的直径，制造者应重新计算尺寸，并符合本部分的要求。
1.587 5
0.397
0.12～0.18
2.381 25 0.595 0.15～0.25 0.4 0.97 1.08 0.57 1.65 1.4
1/16”和3/32″规格即使来源于英制尺寸也被广泛使用。
1 JB/T 3860.2—2011
3.2 90°梳齿允许的累计误差
适用于 1/16″×90°和3/32″×90°梳齿的测量长度和牙数及允许误差见表 2。
表 290°梳齿允许误差
规 格
允许误差 mm
1/16″ ×90° 测量长度 mm 25.4 50.8 76.2 101.6 127 152.4
3/32"×90° 测量长度 mm 26.194 50.006 76.2 102.394 126.206 152.4
牙数 16 32 48 64 80 96
牙数 11 21 32 43 53 64
±0.008 ±0.012 ±0.016 ±0.020 ±0.024 ±0.028
3.3　60°梳齿尺寸
互换性尺寸如图2和表3所示。
30°±0°15'
30°±0°15°
Z/y
Z/y
P
任何截面允许包括填充区域。
图 260°梳齿表 360°梳齿尺寸
单位为毫米
检验尺寸
r2 min
c max
规格
h/2
P
1
b max
di
a min
e
0.24 0.24 0.435 0.502 0.866 0.65 0.36 0.36 0.675
1.5 × 60 ° 2.5 X 60° 3 X 60° 给定针的直径di 是推荐值，如果不用给定针的直径，制造者应重新计算尺寸，并符合本部分的要求。
1.5 2.5 1.083
0.65
0.12～0.2 0.20～0.3 0.22~0.5 0.42 0.42 0.780 0.901 1.732 1.299
0.779
1.443
1.083
1.299
3
2 JB/T 3860.2—2011
3.460°梳齿允许的累计误差
适用于 1.5×60°、2.5×60°和 3×60°梳齿的测量长度和牙数及允许误差见表 4。
表4　60°梳齿允许误差
规格 2.5 X 60°
1.5 X 60° 测量长度 mm
3 X 60°
允许误差 mm
测量长度 mm
测量长度
牙数
牙数
牙数
mm 30 60 90 120 150
±0.008 ± 0.013 ±0.018 ±0.023 ±0.028
30 60 90 120 150
20 40 60 80 100
30 60 90 120 150
12 24 36 48 60
10 20 30 40 50
3.5 爪螺母尺寸
卡盘公称直径与采用的梳齿及互换性尺寸如图3和表5所示。
d,H8/f8
图3爪螺母
3 JB/T 3860.2—2011
表5 ，爪螺母尺寸
单位为毫米
卡盘公称直径
100 125 160 200 d2 10 12 14 17 17 21 21 25.5 25.5 25.5 25.5
250
315 400 500 630 800
dnom
爪螺母 t2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3.5 3.5 3.5 3.5
ti 4.5 4. 5 4.5 4.5 4.5 4.5 4.5 5.5 5.5 5.5 5.5 da M6 M8 M10 M12 M12 M16 M16 M20 M20 M20 M20
3/32" ×90° 2.5 × 60° 3 X 60°
1/16″×90° 1.5 X 60°
梳齿规格
螺纹公差按 GB/T197—2003中的 6H。
4
