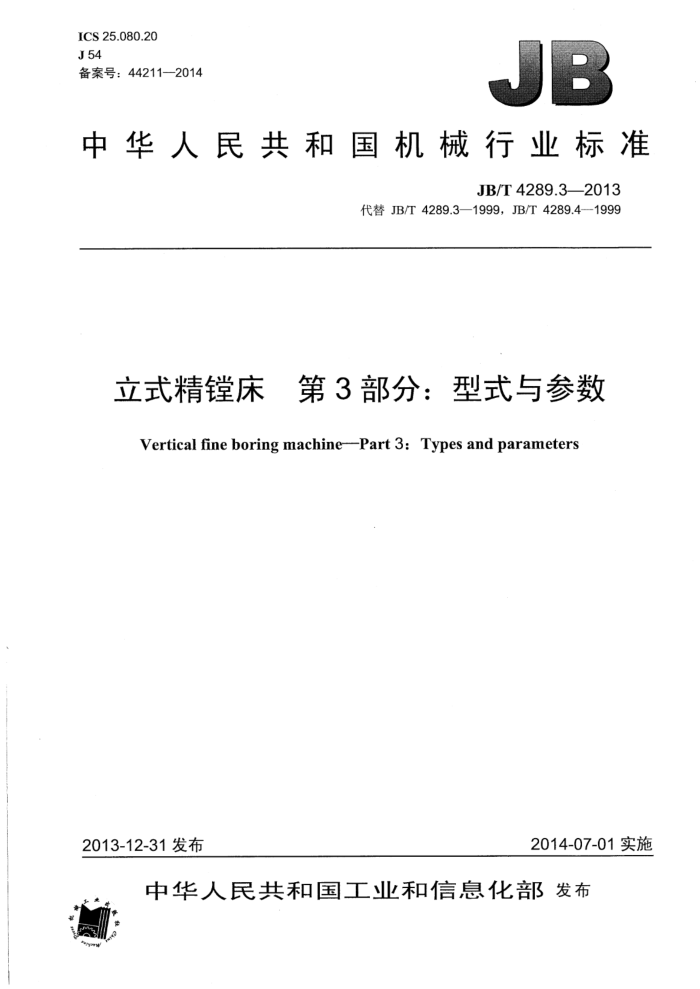

ICS 25.080.20 J54 备案号：442112014
中华人民共和国机械行业标准
JB/T4289.32013
代替JB/T4289.3—1999，JB/T4289.4—1999
立式精镗床 第3部分：型式与参数 Vertical fine boring machine--Part 3: Types and parameters
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T4289.3-2013
目 次
前言 1范围. 2 机床的分类， 3型式、性能、用途.. 3.1 移动工作台立式精镗床（简称立式精镗床）
3.2 多工位立式精镗床， 3.3 多工位镗铰立式精镗床 3.4 固定工作台立式精镗床. 3.5 固定工作台镗铰立式精镗床 3.6 多轴立式精镗床 4品种. 5 参数表1 机床的品种表2 机床的参数
......
...-... JB/T4289.3--2013
前言
JB/T4289《立式精镗床》分为以下五个部分：
第1部分：精度检验；第2部分：技术条件；第3部分：型式与参数； -第4部分：镗头型式与参数；第5部分：镗头。
本部分是JB/T4289的第3部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T4289.3—1999《立式精镗床参数》和JB/T4289.4--1999《立式精镗床系列型谱》
与JB/T4289.3--1999、JB/T4289.4—1999相比主要技术变化如下：
将JB/T4289.3--1999《立式精镗床参数》、JB/T4289.4-1999《立式精镗床系列型谱》两部分合并为《立式精镗床第3部分：型式与参数》； “本标准”一词改为“本部分”； -删除了JB/T4289.4一1999《立式精镗床系列型谱》中的第7章；在第4章、第5章中增加“最大镗孔直径500mm”这一品种和相关参数（见表1和表2）。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：芜湖恒升重型机床股份有限公司、云南丽江机床有限公司、沈阳机床（集团）有
限责任公司。
本部分主要起草人：鄯云、施跃敏、潘康健、杨荷妹、杨文菊、和淑仙、李军。 本部分所代替标准的历次版本发布情况为：
-JB/T4070—1985; —JB/T4289.3-—1999; -JB/Z257--1986; JB/T4289.4--1999
门 JB/T4289.3--2013
立式精镗床第3部分：型式与参数
1范围
JB/T4289的本部分规定了立式精镗床的型式与参数。 本部分适用于新设计的一般用途的立式精镗床。
2机床的分类
机床的分类如图1所示。
移动工作台立式精镗床
多工位镗铰立式精镗床固定工作台镗铰立式精镗床
多工位立式精镗床
立式精镗床
分类
固定工作台立式精镗床
多轴立式精镗床
图 1
3型式、性能、用途
3.1移动工作台立式精镗床（简称立式精镗床）
机床的型式如图2所示。
图2
移动工作台立式精镗床为基型系列。适用于一般批量的内燃机制造及内燃机修理行业精加工气缸孔和缸套孔，以及其他机械制造部门对液压缸、气缸等孔类零件的孔进行精镗加工。
机床应具备下列结构特征：主轴头装在滑架上，随滑架一起在立柱上做垂直运动，主轴在刚性主轴
I JB/T4289.32013
壳内做回转运动，主轴头可以更换。工作台在底座上可做纵、横向运动。 3.2·多工位立式精镗床
机床适用于大批量生产企业精镗孔加工。 这种型式的机床的工作台为多工位工作台，其工位数可以是两个或更多。在使用中一个工位上进行
加工的同时，在另外的工位上装卸工件。 3.3多工位镗铰立式精镗床
这种型式的机床为加大电动机功率，适当降低主轴转速，加大进给量，改变主轴结构，以适应安装多刃镗铰刀加工。 3.4固定工作台立式精镗床
机床适用于大批量生产的缸套、单缸缸体、液压缸等零件孔的精镗孔加工。 这种型式的机床工作台为固定工作台。机床具有结构简单、刚性强的特点。
3.5固定工作台镗铰立式精镗床
这种机床采用多刃镗铰刀加工，刀具耐用度高，进给量大。适用于大批量生产缸套、液压缸、气缸孔的精加工。 3.6多轴立式精镗床
这种机床在一个工作循环中可以镗两个或更多的孔，机床适用于大批量生产缸体或缸套的精镗孔加
工a
机床应具有下列结构特征： a）滑架在立柱导轨上移动，滑架上装有2个或更多个镗头； b）般具有固定式工作台； c）根据用户需要，主轴轴心线可以是垂直于水平面的（称为直立型），也可以是与水平面成一定角
度的（称为斜置型）； d）一般具有半自动工作循环。
4品种
机床的品种见表1。
表1机床的品种 100
单位为毫米 500 0
最大镗孔直径mm
200 0 0 0 0 0 0
400 0 0
基型
0 0 0 0 0 0
立式精镗床多工位立式精镗床多工位镗铰立式精镗床固定工作台立式精床固定工作台镗铰立式精镗床
变型
0
多轴立式精镗床
注：“○”表示有此结构，“”表示无此结构。
2 JB/T4289.3--2013
5参数
机床的参数见表2。
单位为毫米
表2 机床的参数 200
500
最大镗孔直径 mm 最小镗孔直径 mm 滑架最大行程H mm
100
400
35
75
710、900 315
1250、1500
1500、1800 510、560
450 225 340 25 315 710
主轴轴线距滑架距离Lmm
450 750~1600
最大镗孔深度mm 主轴端距工作台面最小距离 mm
600 32 500 1250
40
650、800
630
工作台面宽度B mm 工作台面长度L mm
1 600
工作台横向行程 mm 工作台纵向行程 mm 主轴转速 r/min 主轴进给量 mm/r 滑架快速移动速度 mm/min
100200、300 1200、1500
500、800 900、1200
1 500
70~800
35~400
140~800
0.05~0.2 3000~4000
2.2/1.5（交流双速电机） 7（直流或变频电机） 7~15（直流或变频电机》
主电机功率 kw
