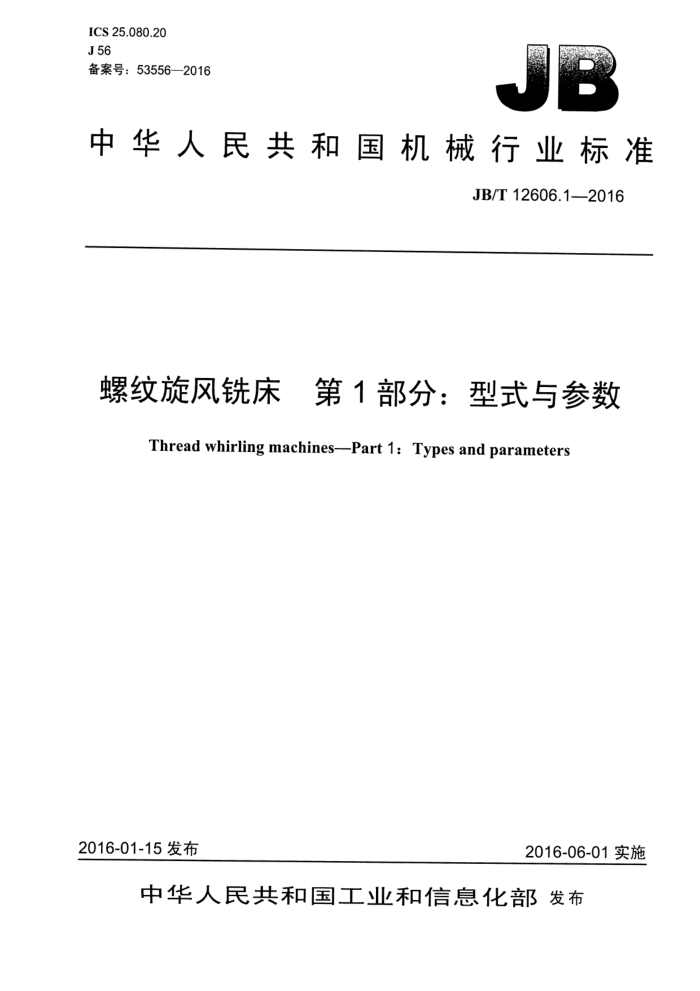

ICS 25.080.20 J 56 备案号：53556—2016
中华人民共和国机械行业标准
JB/T 12606.12016
螺纹旋风铣床 第 1部分：型式与参数
-
Thread whirling machines--Part 1: Types and parameters
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T 12606.1—2016
目 次
前言... 1 范围.
...............................
..II
.........................
.·.·...
2
机床型式. 3 机床参数
..
.........................
....
........ JB/T 12606.1—2016
前言
JB/T12606《螺纹旋风铣床》分为三个部分：
-第1部分：型式与参数；第2部分：精度检验； -第3部分：技术条件。
一
.
本部分为JB/T12606的第1部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会 会（SAC/TC22）归口。 本部分起草单位：陕西汉江机床有限公司、国家机床质量监督检验中心本部分主要起草人：刘平花、邓顺贤、李军、张维。 本部分为首次发布。
II JB/T 12606.1—2016
螺纹旋风铣床第 第 1部分：型式与参数
范围
1
JB/T12606的本部分规定了螺纹旋风铣床的型式与参数。 本部分适用于新设计的最大工件直径50mm～320mm，最大工件长度1500mm～10000mm的螺
纹旋风铣床。
2机床型式
2.1螺纹旋风铣床的型式如图1所示。
④
④
注：实际设计时不必与图示结构完全一致。
图1
2.2 螺纹旋风铣床最大工件直径D如图2所示。
一最大工件直径D
图 2
3机床参数
机床的主参数宜符合表1的规定。 JB/T 12606.1—2016
表1 80 1 500 2 000 3 000 4 000 5 000
320 - 一
200
125 一 2 000 3 000 4 000 5 000 6 300 一
最人工件直径D mm
50 1 500 2 000 3 000 4 000
/ 3 000 4 000 5 000 6 300 8 000 /
一
4 000 5 000 6 300 8 000 10 000
最大.T件长度 mm
一
一一
一
不小于最大T件长度的80%
最大铣削螺纹长度 mm
±20°
可铣削螺纹升角
2
