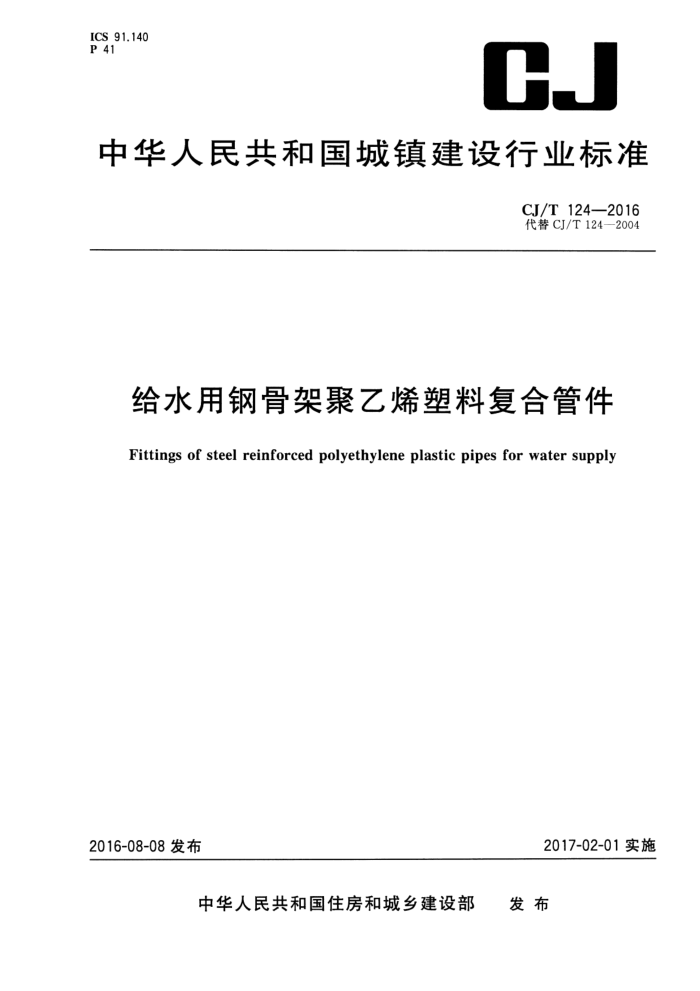

ICS 91.140 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T124—2016 代替CJ/T124—2004
给水用钢骨架聚乙烯塑料复合管件
Fittings of steel reinforced polyethylene plastic pipes for water supply
2017-02-01实施
2016-08-08发布
发布
中华人民共和国住房和城乡建设部 CJ/T124—2016
目 次
前言 1 范围 2
1
规范性引用文件 3 术语和定义 4 原料
一般规定 6 要求 7 试验方法 8 检验规则 9 标志、包装、运输和贮存附录A（资料性附录）电熔承口结构及基本参数附录B（资料性附录）90°弯头、45°弯头、等径三通管件结构及安装尺寸附录C（资料性附录） 异径管件结构及基本参数附录D（资料性附录） 法兰管件结构及基本参数附录E（资料性附录） 钢塑复合增强电热熔带结构及基本参数
10
13 CJ/T124—2016
前言
本标准按照GB/T1.1--2009给出的规则起草本标准代替CJ/T124一2004《给水用钢骨架聚乙烯塑料复合管件》 本标准是对CJ/T124一2004《给水用钢骨架聚乙烯塑料复合管件》的修订，与CJ/T124一2004相
比主要技术变化如下：
增加了钢板的屈服强度（见4.2.2）；增加了钢塑复合增强电热熔带（见3.4、5.5、附录E）；增加了电熔管件及电热熔带电阻技术要求和电阻测量要求（见6.6、7.8）；增加了电熔管件贮存超期时的电阻检验要求（见9.4.2）；修改了聚乙烯材料性能（见4.1，2004年版的4.1）；修改了管件的分类及表述方式（见第5章，2004年版的第5章）；修改了检验规则（见第8章）；修改了电熔承口结构及尺寸（见附录A，2004年版的附录A）；修改了管件基本参数（见附录B，2004年版的附录B)；删除了双承口管件基本参数（见2004年版的附录C）。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：华创天元实业发展有限责任公司、哈尔滨斯达维管道科技有限公司、大庆油田昆
仑集团有限公司管业分公司、安源管道实业股份有限公司、福建中宏建设投资有限公司。
本标准主要起草人：李鹏、陶华锋、张天君、王晓爽、刘洪、孙庆军、孙磊、钟秋明、吴慧珍、王立红、
蔡长林。
本标准所代替标准的历次版本发布情况为：
CJ/T124—2000; -CJ/T124—2004。
- CJ/T124—2016
给水用钢骨架聚乙烯塑料复合管件
1范围
本标准规定了给水用钢骨架聚乙烯塑料复合管件（以下简称管件）的术语和定义，原料，一般规定，要求，试验方法，检验规则，标志、包装、运输和贮存。
本标准适用于建筑物内外架空与理地的给水用钢骨架聚乙烯塑料复合管件。 本标准与CJ/T123《给水用钢骨架聚乙烯塑料复合管》配合使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T 3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T 8806 塑料管道系统塑料部件尺寸的测定 GB/T13021 聚乙烯管材和管件炭黑含量的测定（热失重法） GB15558.1 燃气用埋地聚乙烯(PE)管道系统第1部分：管材 GB/T15560 流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18251 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法 GB/T18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度 GB/T18476 流体输送用聚烯烃管材耐裂纹扩展的测定切口管材裂纹慢速增长的试验方法
（切口试验）
GB/T19466.6塑料 差示扫描量热法（DSC） 第6部分：氧化诱导时间（等温OIT)和氧化诱导温度（动态OIT)的测定
CJ/T123 给水用钢骨架聚乙烯塑料复合管
3术语和定义
下列术语和定义适用于本文件。
3.1
公称内径 nominal inside diameter DN/ID 与内径相关的公称尺寸，单位为毫米（mm）
1 CJ/T124—2016
3.2
公称压力 nominalpressure PN 管件在20℃工作温度条件下输送水时允许使用的最大工作压力，单位为兆帕（MPa）。
3.3
钢骨架聚乙烯塑料复合管件 steel reinforcedpolyethyleneplasticfittings 将钢板冲孔、卷简焊制成的加强骨架，与聚乙烯塑料注塑复合成型的管件。
3.4
钢塑复合增强电热熔带 steel reinforced polyethylene electrofusion belt 以增强钢丝网与聚乙烯材料经挤出后，再与电热丝网复合制成的电热熔带。
4原料
4.1 聚乙烯
生产管件应使用PE80及以上级别的聚乙烯管道专用料。仅可加人必要的添加剂，添加剂应均匀
分散，并应符合表1的规定。
表1 聚乙烯原料的性能
性能
单位 kg/m g/10 min 0.2～1.4，且最大偏差不应 190 ℃C,5 kg GB/T 3682
要求 ≥930(基础树脂)
试验方法 GB/T 1033.1
试验参数 23 ℃
密度熔体质量流动速率（MFR）挥发分含量炭黑含量（质量分数）热稳定性（氧化诱导时间）炭黑分散度颜料分散（非黑色混配料）耐慢速裂纹增长 (e.>5 mm) 最小要求强度(MRS)
超过标称值的土20%
mg/kg % min 级级 h MPa
≤350 2.0~2.5 ≥20 ≤3 ≤3 500 ≥8.0
GB 15558.1 GB/T 13021 GB/T 19466.6 GB/T 18251 GB/T 18251
一
200 ℃
-
一
80℃，环应力 4.0 MPa 20℃，50年，97.5% GB/T 18252
GB/T 18476
4.2 钢板骨架 4.2.1 钢板骨架采用焊接性能良好的低碳结构钢板制作，钢板的尺寸应符合GB/T709的规定。根据需要，也可选用性能更优的碳素结构钢板或低合金结构钢板。 4.2.2 钢板的屈服强度不低于235MPa。 4.2.3 钢板骨架表面应光滑平整，无油污、灰垢等污物，并应采取表面处理措施防止锈蚀。
一般规定
5
5.1 电熔套筒
电熔套筒应具有两个同轴的承口、并在承口内壁预埋电阻丝。根据两端承口公称直径差异，可分为
