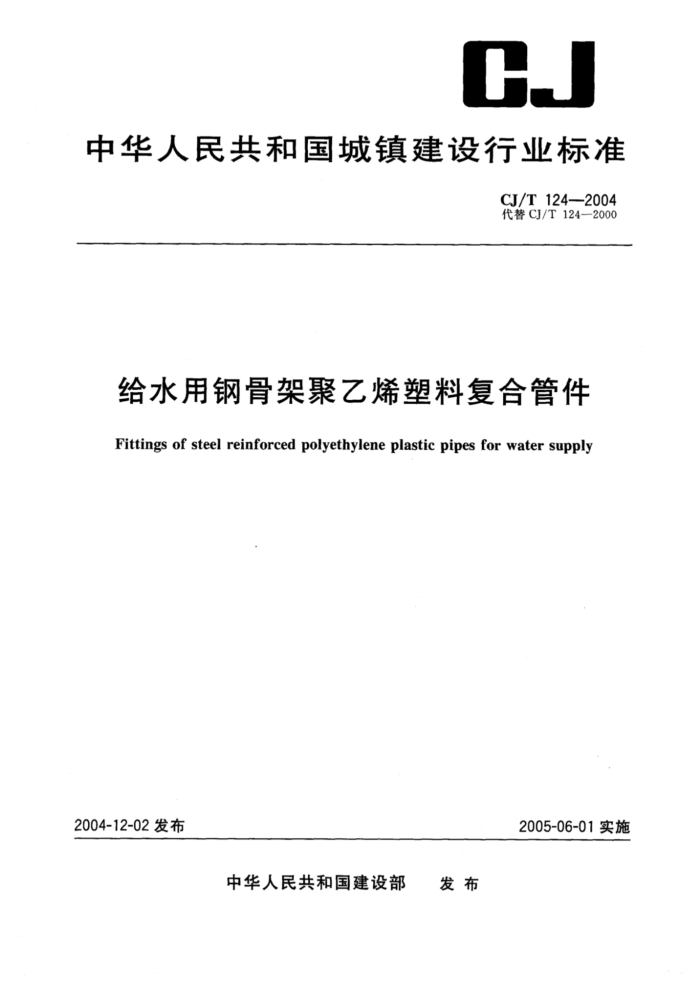

CJ/T 124-2004 代替 CJ/T 124—2000
给水用钢骨架聚乙烯塑料复合管件
Fittings of steel reinforced polyethylene plastic pipes for water supply
2004-12-02发布
2005-06-01实施
前 言
本标准是对CJ/T124—2000《给水用钢骨架聚乙烯塑料复合管件》的修订，在修订中主要参考了ISO4427《Polyethylene（PE）pipes for water supply—Specifications》及 GB/T 13663《给水用聚乙烯（PE）管材》等国际标准、国家标准。
本标准自实施之日起代替 CJ/T124—2000。本标准与CJ/T124—2000相比主要内容变化如下∶
——在"范围"中将"复合管件输送介质温度不超过70℃"修订为"复合管件长期使用时输送的介质温度不超过70℃，非长期使用时输送的介质温度不超过 80℃";
——在"原料"中新增加了"炭黑的分散、颜料的分散"等规定，取消了"挥发分含量、耐气体组分"等，规定;
——增加了"5.2双承口管件的基本参数";
——将"5.4表1"中60℃<t≤70℃折减系数"0.76"修订为"折减系数0.7"，增加"70℃<t≤80℃折减系数为0.6";
——增加了"6.3.3""双承口管件基本参数见附录C";，
——将"6.5"中"短期静液压强度试验"中"温度∶20℃，时间∶1 h;压力∶公称压力×2"修订为"温！
度;20℃，时间∶100 h;压力∶公称压力×1.5"，"温度∶80℃，时间∶165 h;压力;公称压力×2×0.71"修订为"温度∶80℃，时间∶165 h;压力∶公称压力×1.5×0.6";
——将"8.3.2"中"生产期15 d尚不足1 200件，则以15 a的产量为一批"修订为"生产期30 d尚，
不足1 200件，则以 30 d的产量为一批";一将"9.4"中"复合管件贮存期一般不超过二年"取消;，
——将"附录A"和"附录B"中 Dn350～Dn500增加了1.6MPa系列，Dn50～Dn80增加了4.0MPa 系列;
——增加了附录C。
本标准的附录 A、附录 B为规范性附录，附录C为资料性附录。
本标准由建设部标准定额研究所提出。
本标准由建设部给水排水产品标准化技术委员会归口。
