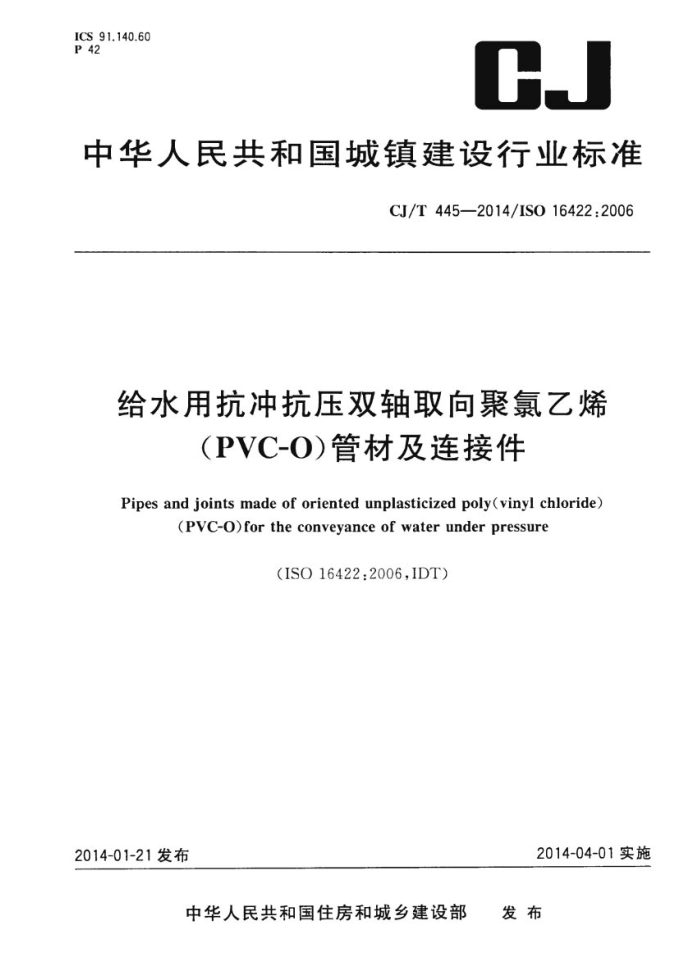

ICS 91.140.60 P 42
CJ
中华人民共和国城镇建设行业标准
CJ/T445—2014/IS016422:2006
给水用抗冲抗压双轴取向聚氯乙烯
(PVC-O)管材及连接件
Pipes and joints made of oriented unplasticized poly(vinyl chloride)
(PvC-O)fortheconveyanceofwaterunderpressure
(ISO16422:2006.IDT)
2014-04-01实施
2014-01-21发布
中华人民共和国住房和城乡建设部 发布 CJ/T445—2014/IS016422:2006
目 次
前言
范围规范性引用文件术语和定义符号和缩略语原材料
1
2 3
5 6 材料对水质的影响
材料等级管材的等级及选择管材的一般要求
0 o
10 管材的几何尺寸· 11 管材的力学性能 12 物理性能-拉伸强度 13 系统适用性试验 14 弹性密封圈 15 标志附录A（规范性附录） MRS值的确定附录B（资料性附录） 承口的最小承插深度附录C（规范性附录） 温度折减系数附录D（资料性附录） 硬聚氯乙烯（PVC-U)和氯化聚氯乙烯（PVC-C)压力管用弹性密封阁单承口管件 最小承插深度附录E（资料性附录） 管材的环刚度附录F（资料性附录） 密封性长期压力试验计算压力的说明
11
11
13
13
14
15
17
18
20 22 CJ/T445—2014/ISO016422:2006
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO16422：2006《给水用承压双轴取向硬质聚氯乙烯（PVC-O）管材及
连接件》，在技术内容和标准结构上完全相同，仅作少量编辑性修改。
本标准与ISO16422：2006相比主要变化如下：一规范性引用文件中的国际标准替换为相应的国家标准。
一为方便查阅，根据原文表述加入表3对相关条款进行具体性解释。 本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准负责起草单位：内蒙古亿利塑业有限责任公司。 本标准参加起草单位：北京亿德盛源新材料有限公司、浙江中财管道科技股份有限公司、河北宝硕
管材有限公司。
本标准主要起草人：王贵斌、张翊、王振华、任仕达、王瑞丰、王文风、魏强、金鑫、丁良玉、陈增贵、 王志斌、张建增、李艳英
> CJ/T4452014/1S016422:2006
给水用抗冲抗压双轴取向聚氯乙烯
(PVC-O）管材及连接件
1范围
本标准规定了PVC-O管材和连接件的应用范围是在无阳光直接暴晒的埋地和地面承压输水系统和灌溉系统的主干线和支线管道。
根据本标准，管道系统主要是指用于输送温度不高于45℃的承压冷水，包括饮用水和普通要求的水，也可用于一些特殊领域，如：有冲击负载和压力波动的场合，压力等级不超过2.5MPa。
本标准中涉及的其他材料生产的管件除应符合本标准的规定外，尚应符合相应国家现行标准规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321-2005优先数和优先数系（ISO3：1997，IDT） GB/T1633 热塑性塑料维卡软化温度（VST）的测定 GB/T3401 用毛细管黏度计测定聚氯乙烯树脂稀溶液的黏度（GB/T3401一2007，ISO1648-2：
1998,MOD)
GB/T4217 流体输送用热塑性塑料管材公称外径和公称压力（GB/T4217一2008，ISO161-1： 1996,IDT)
GB/T6111 流体输送用热塑性塑料管材耐内压试验方法（GB/T6111一2003，ISO1167：1996， IDT)
GB/T8804.2一2003热塑性塑料管材拉伸性能测定第2部分：硬聚氯乙烯（PVC-U）、氯化聚乙烯（PVC-C）和高抗冲聚氯乙烯（PVC-HI)管材（ISO6259-2：1997，IDT）
GB/T8806塑料管道系统塑料部件尺寸的测定（GB/T8806-2008.ISO3126：2005.IDT） GB/T9647热塑性塑料管材环刚度的测定（GB/T9647—2003，ISO9969：1994，IDT） GB/T10002.2—2003给水用硬聚氯乙烯（PVC-U）管件（ISO4422-3：1996，MOD；ISO4422-5：
1996,IDT)
GB/T10798热塑性塑料管材通用壁厚表（GB/T10798-2001，ISO4065：1996，IDT） GB/T13295水及燃气用球墨铸铁管、管件和附件（GB/T13295--2008，ISO2531：1998，MOD） GB/T14152热塑性塑料管材耐外冲击性能试验方法时针旋转法（GB/T14152一2001，
eqvISO3127:1994)
GB/T17219生活饮用水输配水设备及防护材料的安全性能评价标准 GB/T18252一2008塑料管道系统用外推法确定热塑性塑料以管材形式的长期静液压强度
(ISO9080:2003,IDT)
GB/T18475热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数（GB/T18475- 2001,eqvIS012162:1995)
GB/T19471.1塑料管道系统硬聚氯乙烯（PVC-U)管材弹性密封圈式承口接头偏角密封试验方法（GB/T19471.1—2004，ISO13845：2000,IDT)
1 CJ/T445—2014/IS016422:2006
GB/T19471.2塑料管道系统硬聚氧乙烯（PVC-U)管材弹性密封圈式承口接头负压密封试验方法（GB/T19471.2—2004，ISO13844：2000,IDT)
GB/T213009 塑料管材和管件不透光性的测定（GB/T21300—2007，ISO7686：2005，IDT） GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范（GB/T21873
2008,ISO4633:2002,MOD)
ISO11922-1流体输送用热塑性塑料管材-尺寸和公差第1部分：公制系列（Thermoplastics pipes for the conveyance of fluidsDimensions and tolerance-Part l:metric series.)
ISO13783塑料管道系统硬聚氧乙烯（PVC-U)端部承载的双承口连接件密封和承受弯曲及内压的试验方法（Plasticspipingsystems一Unplasticizedpoly（vinyl chloride）（PVC-U）end-load bearing double-socket joints--Test method for leaktightness and strength while subjected to bending and internal pressure)
ISO13846塑料管道系统热塑承压管用端部承载和无端部承载组件和连接件测定水内压长期密封性的试验方法（Plasticspipingsystems—End-load-bearingandnon-end-load-bearingassernblies and joints for thermoplastics pressurepipingTestmethodfor long-term leaktightness under internal water pressure)
3术语和定义
下列术语和定义适用于本文件。
3.1
公称外径 nominaloutsidediameter d. 管材及管件插口外径的规定数值，单位为毫米（mm）。
3.2
公称壁厚 nominal wall thickness e. 管材壁厚的规定值，等同于最小允许壁厚e，min，单位为毫米（mm），
3.3
公称压力 nominal pressure PN 与管道系统部件耐压能力有关的参考数值，为便于使用，通常取R10系列的优先数。
3.4
内压 hydrostaticpressure p 管内介质施加在单位面积上的力，单位为兆帕（MPa）。
3.5
工作压力 workingpressure 管道系统中允许连续使用的流体最大工作压力，单位为兆帕（MPa）。
3.6
环向应力 hydrostaticstress 6 内压在管壁中引起的沿管材圆周方向的应力，单位为兆帕（MPa）。 它可由式(1)计算得到：
2
