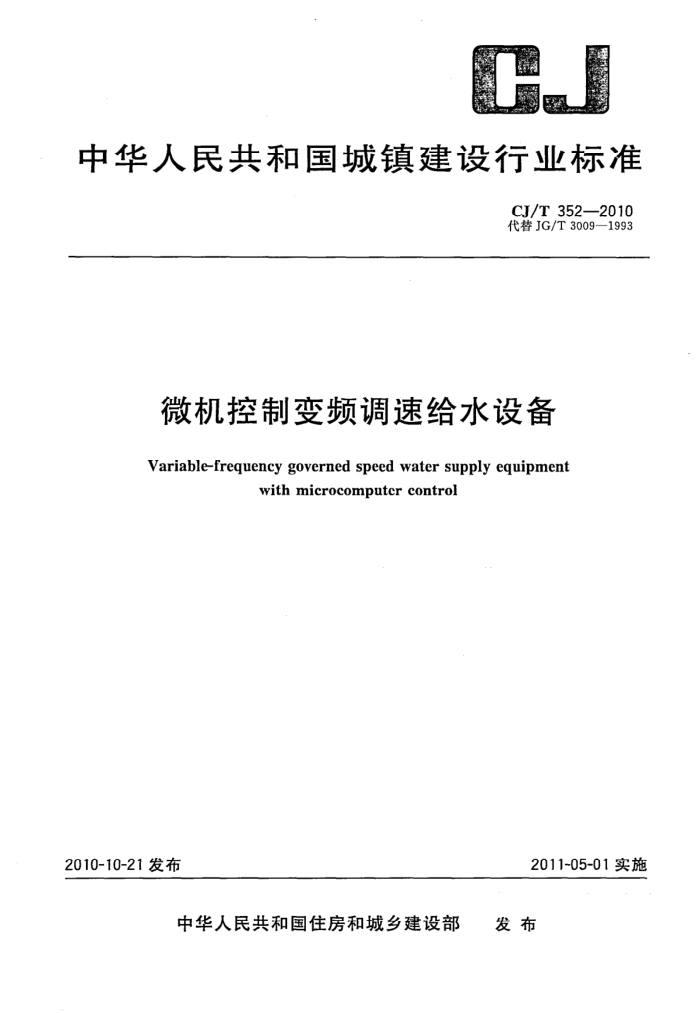

中华人民共和国城镇建设行业标准
CJ/T352—2010 代替JG/T3009—1993
微机控制变频调速给水设备
Variable-frequency governed speed water supply equipment
with microcomputer control
2011-05-01实施
2010-10-21发布
发布
中华人民共和国住房和城乡建设部 CJ/T 352—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类和型号
?4
工作条件 6 要求 7 试验方法 8 检验规则 9 标志、包装、运输和贮存附录A（规范性附录） 变频器要求附录B（资料性附录） 导线标记、指示灯和按钮颜色附录C（资料性附录） 试验所用仪表附录D（资料性附录） 设备试验装置
5
15 17 19 21 22 23 CJ/T352—2010
前 創言
本标准是对JG/T3009一1993《微机控制变频调速给水设备》的修订。 本标准与JG/T3009—1993相比的主要技术变化如下：
在范围的规定中，修改了主题内容，增加了适用于工作压力和水温的界限，指出了不适用的界限；增加了微机控制变频调速给水设备、额定供水流量、设备扬程、压力控制误差、超压保护的术语和定义，并修改了有关术语的表述形式，指出了微机控制变频调速给水设备的组成； -在分类的规定中，删除了按控制方式、结构形式、控制水泵台数的分类，增加了介质温度的划分，并增加了型号的标记和示例；将“工作条件”作为外部要求单独列章，并增加了垂直安装的倾斜度、电源电压、电源频率、供电电源的要求； -增加了结构与布置、外观质量、水泵吸水、设备配置、材质的基本要求，修改了卫生性能的要求（见6.1) 增加了供水能力、小流量运行功能、手动、自动和远程控制功能、超压保护功能、水泵自动切换功能、备用泵自投功能、噪声与振动的性能要求，修改了水位控制功能、压力控制功能、自动保护功能、耐压强度、抗干扰性、抗谐波污染性的要求，增加了远程监测、监控、监视功能、人机对话功能、末端水位通讯接口功能的可选的性能要求，删除了低温贮存试验、高温贮存试验、运输试验的要求（见6.2）；在控制柜的要求中，修改了控制柜的外壳防护等级以及控制柜的导线、指示灯和按钮的颜色要求，增加了防雷、跌落试验的要求（见6.3和附录B)； -增加了水泵机组的选用，以及对吸水管、出水管的配置、管内流速的要求（见6.4）； -增加了所用管道、管件、阀门、仪表、气压水罐的要求，并增加了加工、焊接的要求（见6.5和 6.6); 增加了试验所用仪表的规定，修改了设备试验装置，修改或增加了要求所对应的试验方法（见第7章和附录C、附录D)；修改了标志、包装、运输的要求（见9.1、9.2和9.3）；增加了变频器的要求（见附录A）。
-
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准起草单位：青岛三利集团有限公司、中国建筑设计研究院。 本标准主要起草人：崔继红、赵锂、王学成、夏伟光、王占明、侯风林。 本标准所代替标准的历次版本发布情况为：
JG/T3009—1993。
I CJ/T352—2010
微机控制变频调速给水设备
1范围
本标准规定了微机控制变频调速给水设备的术语和定义、分类和型号、工作条件、要求、试验方法、 检验规则、标志、包装、运输和贮存。
本标准适用于工作压力不大于2.5MPa、水温不大于80℃的生活、生产给水系统用微机控制变频调速给水设备。
本标准不适用于采用变频电机或水泵集成变频器及消防给水设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB150钢制压力容器 GB/T156标准电压 GB/T191包装储运图示标志 GB755旋转电机定额和性能(IEC60034-1:2004，IDT) GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-
1.2007,IDT)
GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2- 2:2007,IDT)
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法 试验Cab：恒定湿热试验 (IEC60068-2-78:2001,IDT)
GB/T2816井用潜水泵 GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸 GB/T3091低压流体输送用焊接钢管 GB/T3797—2005电气控制设备 GB4208外壳防护等级（IP代码）(IEC60529：2001，IDT) GB/T5657离心泵技术条件（Ⅲ类） GB/T 8163 输送流体用无缝钢管 GB/T9119 平面、突面板式平焊钢制管法兰 GB/T9123.1 平面、突面钢制管法兰盖 GB/T9969 工业产品使用说明书总则 GB/T12238 法兰和对夹连接弹性密封蝶阀 GB/T12459 钢制对焊无缝管件 GB/T12668.2调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的
规定（IEC61800-2：1998，IDT)
GB/T12771 流体输送用不锈钢焊接钢管 GB/T13384 机电产品包装通用技术条件
1 CJ/T 352—2010
GB/T14549 9电能质量公用电网谐波 GB/T14976 5流体输送用不锈钢无缝钢管 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17626.7电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪
器导则(IEC61000-4-72002，IDT)
GB50236 现场设备、工业管道焊接工程施工及验收规范 GB50268 给水排水管道工程施工及验收规范 GB 50343 建筑物电子信息系统防雷技术规范 CJ/T156 沟槽式管接头 CJ/T 167 多功能水泵控制阀 CJ/T208 可曲挠橡胶接头 JB/T8097-1999泵的振动测量与评价方法 JB/T8098—1999泵的噪声测量与评价方法 JB/T8937 对夹式止回阀
3术语和定义
下列术语和定义适用于本文件。
3. 1
微机控制变频调速给水设备variable-frequencygovernedspeedwatersupplyequipmentwithmi- crocomputer control;VFGS water supply equipment with microcomputer control
以单片机、可编程控制器等微型计算机为主控单元进行自动控制，由水泵从水池、水箱、水井等的调节装置中取水，通过变频器改变供电频率控制水泵电机转速，使水泵转速和流量可调节的给水设备。主要由水泵、控制柜（含变频器）、水位变送器、压力检测仪表、管路、阀门等组成。
注：微机控制变频调速给水设备以下简称设备（特定情况除外）。
3. 2
恒压给水fixed-pressurewatersupply 按出水口设定的压力值运行，使出水口压力值不随流量变化而始终保持在允许波动范围内的供水
方式。 3.3
变压给水variable-pressurewatersupply 按管网控制点设定的压力值运行，使供水压力值随流量变化而改变的供水方式。
3.4
额定供水流量 ratedwater-supplyflow 设备在设定压力值下的供水能力。
3.5
设备扬程waterheadofequipment 在额定供水流量下，设备特性曲线上所对应的扬程。
3.6
设定压力setpressure 为满足最不利配水点所需工作压力要求而设定的压力值。
3.7
工作压力workingpressure 在正常运行状态下，测压点的实际压力值。
2
