ICS 91.140 P 47
CJ

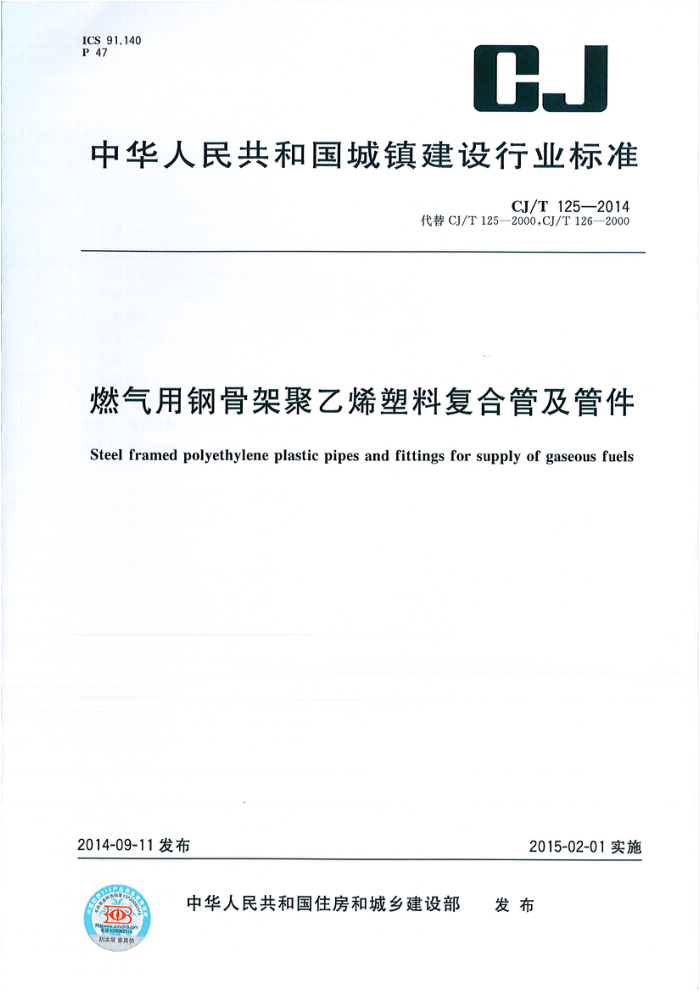

中华人民共和国城镇建设行业标准
CJ/T125—2014
代替CJ/T125—2000，CJ/T126—2000
燃气用钢骨架聚乙烯塑料复合管及管件 Steel framed polyethylene plastic pipes and fittings for supply of gaseous fuels
2014-09-11发布
2015-02-01实施
中华人民共和国住房和城乡建设部 发布
涂层直真 CJ/T125—2014
目 次
前言
IⅢI
范围 2 规范性引用文件 3 术语和定义
原料一般规定要求试验方法
4
5
6
7
8检验规则 9标识、包装、运输和贮存附录A（规范性附录） 管端结构及基本参数附录B（规范性附录）电熔承口结构及基本参数
13 CJ/T125—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替CJ/T125一2000《燃气用钢骨架聚乙烯塑料复合管》和CJ/T126—2000《燃气用钢骨
架聚乙烯塑料复合管件》。
本标准是对CJ/T125—2000《燃气用钢骨架聚乙烯塑料复合管》和CJ/T126—2000《燃气用钢骨架聚乙烯塑料复合管件》的修订，与CJ/T125一2000和CJ/T126一2000相比主要技术变化如下：
增加了弹性密封件（见4.4）；增加了DN600规格管材，以及DN600管材对应的各项参数（见6.3.1.1)；增加了电熔管件电阻和电阻测量要求（见6.6、7.9）；增加了电熔管件贮存超期时的电阻检验要求（见9.4.2）；增加了法兰接头配用O型圈的规格（见附录表A.1)；修改了聚乙烯材料性能（见4.1，2000年版的4.1）：修改了管件的表述方式（见5.2、6.3.2、附录B，2000年版的附录B）：修改了抽样方案，采用接收质量限AQL=2.5（见8.3.2)；删除了弯曲度要求（见2000年版的6.5、7.5）。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部燃气标准化技术委员会归口。 本标准起草单位：华创天元实业发展有限责任公司、哈尔滨斯达维机械制造有限公司、大庆油田昆
仑集团有限公司管业分公司、安源管道实业有限公司。
本标准主要起草人：李鹏、陶华锋、张天君、林宝清、刘洪、孙庆军、孙磊、陈海亮。 本标准所代替标准的历次版本发布情况为：
CJ/T125—2000; CJ/T126—2000。
II CJ/T125—2014
燃气用钢骨架聚乙烯塑料复合管及管件
1范围
本标准规定了燃气用钢骨架聚乙烯塑料复合管（以下简称管材)及钢骨架聚乙烯塑料复合管件（以下简称管件）的术语和定义，原料，一般规定，要求，试验方法，检验规则，标识、包装、运输和贮存。
本标准适用于工作温度为一20℃40℃，最大工作压力不大于1.6MPa，公称内径50mm~ 600mm的燃气用钢骨架聚乙烯塑料复合管及管件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T1033.1 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2918 塑料试样状态调节和试验的标准环境 GB/T3681 塑料自然日光气候老化、玻璃过滤后日光气候老化和菲涅耳镜加速日光气候老化
的暴露试验方法
GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T6671 热塑性塑料管材纵向回缩率的测定 GB/T8806 塑料管道系统塑料部件尺寸的测定 GB/T13021 聚乙烯管材和管件炭黑含量的测定（热失重法） GB15558.1一2003燃气用埋地聚乙烯（PE)管道系统第1部分：管材 GB/T18251 聚烯烃管材、管件和混配料中颜料及炭黑分散的测定方法 GB/T18475 热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数 GB/T18476 流体输送用聚烯烃管材耐裂纹扩展的测定切口管材裂纹慢速增长的试验方法
（切口试验）
GB/T19466.6塑料差示扫描量热法（DSC） 第6部分：氧化诱导时间（等温OIT)和氧化诱导
温度（动态OIT)的测定
HG/T3092燃气输送管及配件用橡胶密封圈胶料 YB/T5294一般用途低碳钢丝
3术语和定义
下列术语和定义适用于本文件。
3.1
公称压力 nominalpressure 管材及管件在20℃条件下输送天然气时允许使用的最大工作压力，用PN表示。
1 CJ/T125—2014
3.2
钢骨架聚乙烯塑料复合管steelframedpolyethyleneplasticpipe 将连续缠绕焊接成型的网状钢筋骨架与聚乙烯塑料共挤成型的复合管。
3.3
钢骨架聚乙烯塑料复合管件 steelframed polyethyleneplastic fitting 将薄钢板冲孔、卷筒焊制成的加强骨架，与聚乙烯塑料注塑成型的复合管件。
4原料 4.1聚乙烯 4.1.1混配料
生产管材及管件应使用聚乙烯混配料，混配料中仅加人生产和应用必要的添加剂，所有添加剂应均匀分散。不应使用回用料 4.1.2 混配料的性能
聚乙烯混配料的性能应符合表1的规定
表 聚乙烯混配料的性能
性能密度
单位 kg/m
要求 ≥930（基础树脂）
试验参数 23℃ 190℃,5kg
试验方法 GB/T1033.1 GB/T 3682
熔体质量流动速率MFR g/10min 0:2~ 4，且最大偏差不应超
过混配料标称值的土20%
GB/T15558.1—2003 中附录C的规定
挥发分含量炭黑含量（质量分数）热稳定性（氧化诱导时间） min
mg/kg %
≤350 2.0~2.5 >20 ≤3 3 500 ≥8.0 ≥20
GB/T 13021 GB/T19466.6 GB/T 18251 GB/T 18251 GB/T 18476
200℃
炭黑分散度
级
颜料分散（非黑色混配料） 级
耐慢速裂纹增长 (e,>5mm) 长期静液压强度
h
80℃,0.8MPa
MPa
20℃，50年，97.5%
GB/T 18475 GB/T15558.1—2003 中附录D的规定
耐气体组分
h
80℃，2MPa(环应力)
4.2钢丝 4.2.1 钢丝应采用一般用途低碳钢丝，交货状态为SZ镀锌或镀铜钢丝，钢丝的直径、力学性能和表面镀层质量应符合YB/T5294的规定。根据需要，也可选用性能更优的低碳合金钢或结构钢钢丝。 4.2.2钢丝抗拉强度不应小于400MPa。 4.2.3$3.0（含3.0)以下钢丝不应有半径小于30mm的弯曲，$3.0以上钢丝不应有半径小于60mm 的弯曲。 2
