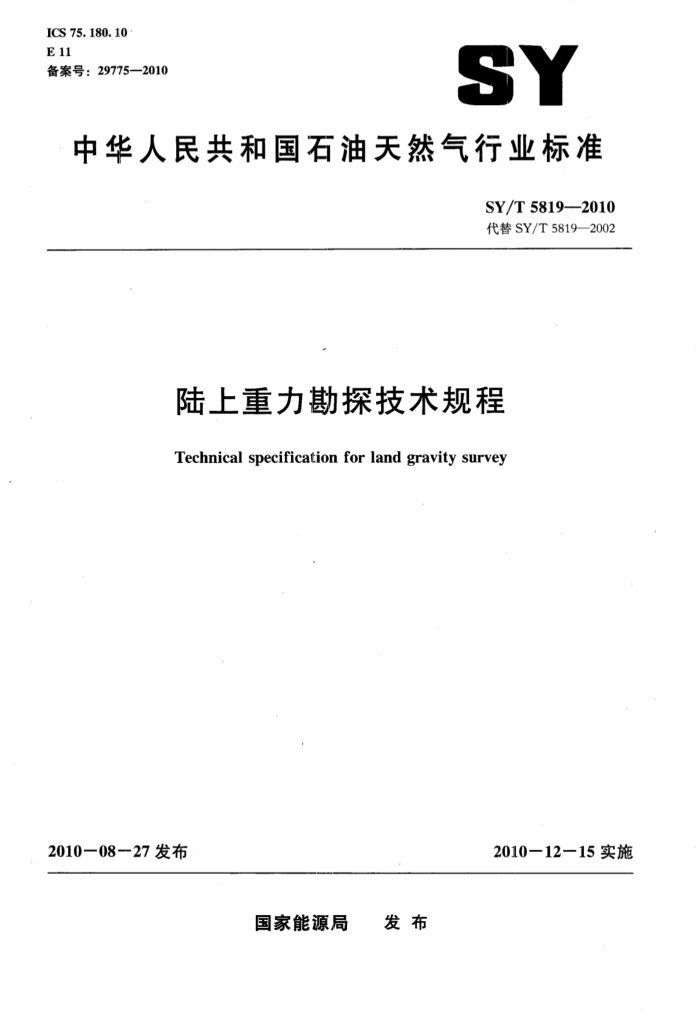

ICS 75. 180.10 E11 备案号：29775—2010
SY
中华人民共和国石油天然气行业标准
SY/T 5819--2010 代替SY/T5819—2002
陆上重力勘探技术规程
Technical specification for land gravity survey
2010-08-27发布
2010-12一15实施
国家能源局 发布 SY/T5819—2010
目 次
前言
1
范围规范性引用文件技术设计
2
3
4 仪器准备 5 资料采集 6 资料整理与检查验收 7 资料处理
一
11
资料解释 9 成果报告 10 报告评审与资料归档附录A（资料性附录） 技术设计书编写提纲附录B（规范性附录） 三程循环独立增量的计算附录C（规范性附录） 重力基点网平差附录D（规范性附录） 重力观测值的内部校正附录E（规范性附录） 重力观测值的外部校正附录F（规范性附录） 检查验收的内容附录G（资料性附录） 密度资料的搜集与分析附录H（资料性附录） 勘探成果报告编写提纲
8
12
13
13
15
16
17
18
19
...
22
24
25
建筑321 标准查询网 www.jz321.net SY/T5819—2010
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5819-2002《地面重力勘探技术规程》，与SY/T5819—2002相比主要有以下变化：
标准名称变更为《陆上重力勘探技术规程》；增加了5.2.3和5.3.3水下重力资料采集的技术要求；增加了附录F野外资料检查验收的内容；增加了5.2.1c）地面自动重力仪的有关技术要求；完善了第4章～第6章中仪器试验和野外采集的技术要求及质量评价方法，统一了对精度的表述；充实了第7章和第8章中资料处理和资料解释的方法与技术。
本标准由石油物探专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司综合物化探事业部。 本标准起草人：杨战军、王春玉、齐保智。 本标准代替了SY/T5819—2002。 SY/T5819—2002的历次版本发布情况为：
SY/T58191993.
Ⅱ SY/T5819—2010
陆上重力勘探技术规程
1范围
本标准规定了陆上重力勘探的技术设计、仪器准备、资料采集及验收、资料处理、资料解释以及报告编写的基本方法和技术要求，包括陆上的地面重力测量方法、借助高脚架的水上重力测量方法和水下重力测量方法。
本标准适用于陆上石油重力勘探工作。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5171石油物探测量规范 SY/T5939重力仪使用与维护 SY/T6055石油重力、磁力、电法、地球化学勘探图件编制规范
.3 技术设计
3.1: 技术设计的准备
技术设计前应做如下准备工作： a） 收集工区及邻区已有的地质、井筒、物化探、物性及测绘资料。 b) 根据工区地质情况拟定密度模型，进行正演分析，论证重力勘探方法在该区可能的地质
效果。
c）了解工区地形、交通、气候、水系等自然地理条件。 3.2技术设计编写依据
以完成地质任务为目的，以技术规范为依据，结合工区实际情况进行编写。 3.3技术设计的内容 3.3.1 测线布设应遵循如下原则：
a) 根据地质任务，结合地表条件进行测线布设。 b) 测线应垂直于构造走向。 c) 线距应不大于最小探测对象长度的1/3，点距应保证至少有3个连续测点反映异常。 d) 勘探比例尺和线、点距按表1选择。 e) 因地表条件所限，可布设不规则测网。 f) 进行剖面重力测量时。测线宜同已有的物探测线重合或平行。
3.3.2 勘探精度的确定应遵循如下原则：
a) 异常总精度应能分辨最小研究对象。
1
建筑321- 标准查询网 www.jz321.net SY/T5819—2010
b）平原、丘陵区和山区各项精度的分配见表2和表3，水下重力勘探的异常总精度见表3。 c 由于施工条件的差异，在满足异常总精度的前提下，各分项精度可视仪器性能、工作方法等
做适当调配。
3.3.3 精测测线布设应遵循以下原则：
测线根据定量解释需要布设，其点距及精度要求视解释的需要而定。 b) 测线宜垂直于异常走向，穿过重点探测目标中部，两端延伸至背景场。
a)
测线宜穿过已知钻孔并与已有物探测线重合。
表1 常用勘探比例尺与线、点距对照表
单位为干米
比例尺 1:500000 1:200000 1:100000 1:50000 1:25000 1:10000
线 距
点 距
8 4
2 1
2.0~1.0 1.00~0.50 0.25 0.10
1.0~0.5 0. 50~~0.25 0.10
0. 05
表2 异常总精度及分项精度调配表（适用于平原、丘陵）异常
单位为毫伽
异常总精度 0.800 0.400 0.200 0.100 0.080 0.040
测点重力值 布格校正 地形校正 正常场校正精度
比例尺 1: 500000 1 : 200000 1:100000 1:50000 1:25000
等值线距 2.000
精度 0.400 0.220 0.120 0.070 0.050 0.010
精度 0.600
精度 0.100 0.050 0.030
0.300 0.220 0.120 0.050 0.040 0.030
1.000
0.250
0.500
0.100
0.250
0.050
0.020 0.010 0.010
0.200 0.100
0.040
1:10000
0.020
表3 异常总精度及分项精度调配表（适用于山区）
单位为毫伽
异常总精度 2.000 0.800 0.400 0.200 0.130
异常等值线距 5.000 2. 000 1.000 0.500 0.400
测点重力值 布格校正 地形校正 正常场校正精度
比例尺 1:500000 1:200000 1:100000 1:50000 1: 25000
精度 1.200 0.500 1 0.330 0.130 0.100
精度 1.400 0.500 0.140 0.080 0.050
精度 0.160 0.120 0.060 0.040 0.020
0.500 0.300 0.160 0.120 0.050
3.3.4 测地工作方法和技术要求，执行SY/T5171的规定。 2 SY/T 5819—2010
3.4技术设计结构
技术设计书结构参照附录A。 3.5技术设计附图
技术设计附图编制执行SY/T6055的规定。 3.6技术设计审批 3.6.1技术设计应呈报审批后方可实施。 3.6.2技术设计一经批准，不应随意更改。 3.6.3因客观条件所限或地质任务所需必须变更设计时，变更内容应报批。
4 仪器准备
4.1 重力仪检查与调节
在性能试验和格值测定前，应进行仪器检查与调节。相关要求执行SY/T5939的规定。 4.2静态试验 4.2.1 应在温度变化较小的环境下进行，并确保工作期间地面无震动、附近无震动干扰。 4.2.2 仪器零点漂移趋于稳定后才能开始正式试验。 4.2.3 试验过程中，重力仪应保持开摆状态。 4.2.4 连续观测24h以上，每30min读一次数。 4.2.5 经固体潮校正后，做出仪器静态零点漂移曲线。其最大非线性偏差应不大于设计测点重力值精度。 4.3动态试验 4.3.1 观测点8个～10个为宜，相邻试验点间的重力段差应在2×10-5m·s-2以上，观测时间不少于8h，用双程往返观测法进行观测。 4.3.2零点漂移校正系数用式（1）计算。
SAgi"At
(1)
At
式中： - 零点漂移校正系数，单位为毫伽每分（10-5m·s-2/min）； Ag——-第i点前、后观测值差（i=1，2，·，z），单位为毫伽（10-5m·s-2）； Ati- -第i点前、后观测时间差，单位为分（min）：
重复观测的点数。 仪器动态观测精度用式（2）计算。
/(m=n)
（2)
ET
式中：
3
建筑321---标准查询网 www.jz321.net SY/T5819—2010
仪器动态观测精度，单位为毫伽（10-5m·s-2）；第i个相邻点间单个增量与平均增量之差（i=1，2，，m），单位为毫伽（10-5m s-2); 增量总数；观测的边数。
ET-
Vi
m-
4.3.3仪器动态观测精度不低于设计测点重力值精度。 4.3.4开工前每台仪器的试验次数不少于两次，收工后或仪器受震、检修后也应进行动态试验。如果野外工作时间超过6个月时，期间应增加一次试验。 4.4一致性对比试验 4.4.1同一工区内使用两台以上仪器工作时，应进行-致性对比试验。 4.4.2试验点数8个～10个，相邻点间重力差2×10-5m·s-2以上，所有仪器按相同的测点次序通过往返重复观测法观测。 4.4.3仪器一致性精度用式（3）计算。
Za2 /(m-in)
(3)
EY=
式中：
仪器一致性精度，单位为毫伽（10-5ms-2）
入一—某仪器在某相邻点之增量与各台仪器平均增量差（i=1，2，，m），单位为毫伽（10-5m
s"2)。
4.4.4仪器一致性精度应不低于设计测点重力值精度。 4.4.5如果动态试验的条件满足一致性对比试验的条件，且每台仪器的动态观测精度均合格，可用动态试验数据计算仪器的一-致性精度。 4.5格值标定与校验 4.5.1不带格值表的重力仪应在开工前在国家级格值标定场（标准点）上标定格值；自带格值表的仪器，应每年进行格值校验（年检）。 4.5.2石英弹簧重力仪采用三程循环观测法（计算方法按附录B的规定执行），两标准点之间读格差互差应不大于1格；温度补偿型重力仪采用双程往返观测法，读格差互差对LCR-D型仪器应不大于0.2格，其他类型仪器应不大于0.02格。 4.5.3相邻标准点间取得的合格读格差应不少于10个，不合格的读格差不多于3个。 4.5.4格值相对均方误差用式（4）计算，并应不大于0.03%。
/[ns(ns--1)]
(4)
AS
式中： Ne 格值相对均方误差：
一某次读格差与平均读格差之差（i=1，2，*，ns），单位为格；
Vi-
ns独立读格差数； ZS-—平均读格差，单位为格。
4.5.5格值用式（5）计算。
X SY/T 5819-2010
(5)
C=4G
AS
式中：
-仪器格值，单位为毫伽每格（10-5ms-2/格）；
C - △G-两标准点间已知重力差值，单位为毫伽（10-5m·s-2）。
4.5.6格值的相对变化大于0.05%时，应求取校正系数并进行格值校正。
5资料采集
5.1基点网的布设与观测 5.1.1 基点网布设原则
重力基点网的布设应遵从以下原则： a): 普线开工前应先建立重力基点网，并与国家重力基点进行联测。 b) 重力基线应在全区统一建网。 c) 重力基点应便于普通观测单元连接。 d) 重力基点建立在地基稳定、周围震动干扰小的地方。 e) 需多年施工的地区，应首先建立全区-一级基点网，然后分年度建立二级基点网，要求见
表4。 f) 重力基点网不宜有悬挂基点；在条件特别困难、一些普通观测单元无法连接基点时，可发展
少量悬挂基点，但悬挂基线臂的联测至少要取得4个合格的独立增量。 g) 水下重力测量前应在码头建立重力基点。
表4分级建网的技术要求
二级基点网
级别
-级基点网
一
1.传递重力值： 2.用于普通观测单元零点漂移校正： 3.控制传递误差的积累
1.传递重力值：
作用 2.控制二级基点网的重力联测：
3.控制传递误差的积累
根据全区面积大小及交通情况合理布设，一次1.根据本年度工作区域合理布设，利用一级基点
1
建成； 2.应与国家重力基本网点联测； 3.每个闭合圈的边数一般不超过8个各基线臂至少采用两台仪器联测，相邻基点间至 各基线臂宜采用两台仪器联测，相邻基点间至少少取得4个合格的独立增量
网进行控制； 2.基点应便于普通观测单元连接； 3.每个闭合圈的边数一般不超过8个
布网要求
联测要求
取得2个合格的独立增量 1.联测精度不低于±0.040×10-5m·s-2
1.联测精度e不低于±0.030×10-5m·s-2； 2.基点网精度01不低于±0.050×10-5m*s2 2.基点网精度=02不低于±0.070×10-5ms
精度要求
注：平原区1：50000及以上大比例尺的重力勘探，基点网精度不低于±0.030×10-5m·s-2。
5.1.2基点网联测
重力基点网联测应满足以下要求：
5
建筑321 标准查询网 www. jz321.net
