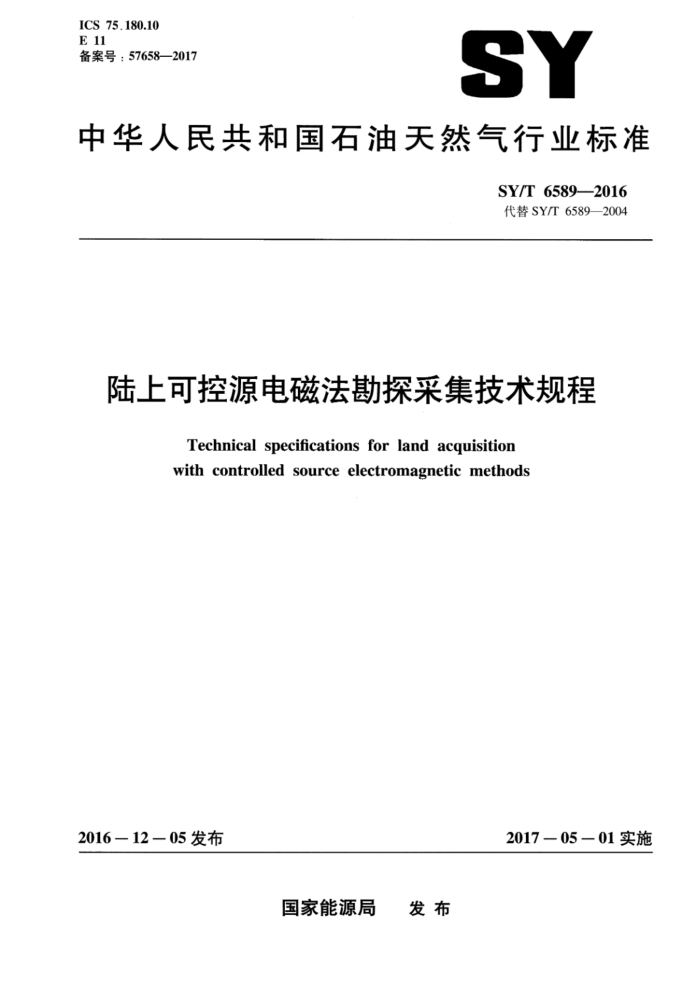

ICS 75.180.10 E 11 备案号：57658—2017
SY
中华人民共和国石油天然气行业标准
SY/T6589--2016 代替SY/T6589—2004
陆上可控源电磁法勘探采集技术规程
Technical specifications for land acquisition with controlled source electromagnetic methods
2016—12-05发布
2017一05一01实施
国家能源局 发布 SY/T 6589—2016
目 次
前言
Ⅱ
范围 2 规范性引用文件 3 术语和定义 4 方法用途及应用条件 5 工程技术设计
I
野外采集野外资料验收与上交附录A（资料性附录）可控源电磁法场源AB布设班报内容附录B（资料性附录）可控源电磁法测点布设班报内容附录C（资料性附录）可控源电磁法操作员记录班报内容
9
6
14 16 18 19
7 SY/T 6589—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替了SY/T6589—2004《建场测深法技术规程》，与SY/T6589—2004相比，除编辑性修改外，主要技术变化如下：
对标准名称做了修改；一增加了“术语和定义”（见第3章）；修改了“方法功能和应用条件”（见第4章，2004年版的第4章）：修改了“技术设计编制前的准备工作”中的内容（见5.2，2004年版的5.2）；修改了测网密度（见5.3，2004年版5.3）增加了观测装置要求（见5.4）；一增加了观测装置设计内容（见5.6）；
合并了“质量检查”和“质量评价”（见6.6，2004年版的6.7，6.8）；增加了资料上交要求（见7.2）；删除了资料处理与解释部分（见2004年版的第8章）。
本标准出石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司综合物化探处。 本标准起草人：何展翔、刘雪军、魏强、江汶波、周印明、杨国世、董卫斌。
II SY/T6589—2016
陆上可控源电磁法勘探采集技术规程
1范围
本标准规定了陆上可控源电磁法（建场测深法、复电阻率法、可控源音频大地测深法、广域电磁法、时频电磁法等）勘探技术设计、野外采集及资料验收工作的基本要求。
本标准适用于采用电性源作为场源的陆上油气可控源电磁法勘探。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5171陆上石油物探测量规范
3术语和定义
下列术语和定义适用于本文件。
3.1
时间域timedomain 从时间的范畴来研究电磁场信号的变化，其动态信号是描述电磁场在不同时刻的取值。
3.2
频率域frequency domain 从频率的范畴来研究电磁场信号的变化，其动态信号是描述电磁场在不同频率的取值。
3.3
标量观测 scalar observation 观测一个分量或者互相垂直的两个分量（E，和H），获得一条独立的视电阻率曲线。
3.4
张量观测 tensor observation 观测E，E，H，H，H中的两个或两个以上分量，获得两条或两条以上互相独立的视电阻率
曲线。 3.5
收发距 offset 测点至发射场源中心点之间的距离。
3.6
电性源electric excitation source 采用两端接地的导线作为电磁信号发射场源称为电性源，接地的两端分别记为A和B，简称场
源AB。场源AB长度大于3km的电性源为长导线源，场源AB长度小于3km的电性源为短导线源，场源AB长度小于100m的电性源为偶极源。
1 SY/T6589—2016
3.7
电偶极electricdipole 通过导线相连的一对电极，用于测量两点电位差，接地的两电极分别记为M和N，简称接
收MN。
4方法用途及应用条件 4.1 方法用途 4.1.1研究目标区地下电性特征，推断构造形态、断裂性质及展布特征。 4.1.2石 研究目标体电性特征，推断地层岩性及展布特征。 4.1.3 研究电阻率或极化率等异常，圈定有利目标。 4.2应用条件 4.2.1 目标地质体与围岩存在明显的电性差异。 4.2.2 探测目标所引起的异常能够被仪器观测到并且在资料处理过程中能被提取出来。 4.2.3 电磁噪声和人文干扰因素不影响曲线形态。 4.2.4地表条件满足发射和接收的布设要求。 4.2.5 探测目标深度不宜大于10km。
5工程技术设计 5.1编制原则 5.1.1技术设计应以地质任务为依据。 5.1.2 同一工程由几个单位同时施工。应统一编制工程设计。 5.2准备工作 5.2.1了解工区内的地理、地质、地球物理特征及勘探程度并收集相关资料。收集的主要资料包括：
a）地质资料。 b）地层、岩石物性等资料。 c）钻井和测井资料。 d）物探资料。 e）测绘资料。 f）地形、水系、气候、人文、交通等资料。 g）其他相关资料。
5.2.2进行工区踏勘，了解工区环境（地形、水系、气候、人文、交通及电磁干扰等情况） 5.2.3根据收集的地质、地球物理资料，建立工区的地电模型，进行可行性研究和施工参数模拟。 5.3测网设计 5.3.1 1二维探测时，测线、测点距密度参见表1。 5.3.2 三维探测时，全区线、点距应一致，测网密度参见表2。 5.3.3 探区内如有其他物探测线、测点或钻孔等，设计测线应与其重合或靠近。 5.3.4 二维主测线应基本垂直于构造走向布设。 2 SY/T 6589—2016
表1二维探测时测线、测点距密度表
线距L km
点距D km
比例尺 1: 50000 1:100000 1:200000
0.05 ≤D< 0.20 0.10≤D<0.50 0.20≤D≤0.50
1.00≤L<5.00 5.00≤L<10.00 10.00≤L≤20.00
表2三维探测时测网密度表
测线距L km
测点距D
比例尺 1 : 10000 1 : 25000 1 : 50000 1 : 100000
km
0.01 ≤D < 0.05 0.05 ≤ D < 0.10 0.10≤D<0.20 0.20≤D≤0.50
0.05≤L<0.20 0.20≤L<0.50 0.50≤L<1.00 1.00 ≤L2.00
5.3.5三维测网垂直于构造走向的测线宜比平行构造走向测线密。 5.4施工装置 5.4.1 装置组成
可控源电磁法施工装置包括两部分，即发射场源和接收装置。发射场源采用电性源，即场源 AB。接收装置分为电场接收装置和磁场接收装置，电场接收装置为接收MN，磁场接收装置为感应磁棒或不接地线圈。 5.4.2场源AB设计
场源AB设计时遵循以下原则： a）场源AB宜布设在构造简单、电性均匀的地方，宜使研究对象处于信号可覆盖的区域内。 b）在研究具有明显走向的目标体时，场源AB宜布设在与目标体走向正交的方向上；在研究无
明显走向的目标体时，场源AB宜布设在与区域构造走向正交的方向上，收发距宜与研究目标体埋深相当。
c）二维探测时，场源AB宜与测线平行，两者之间夹角应小于3°。若一个场源AB不能覆盖探
测目标，在变换场源AB时至少应重复观测一个测点。 d）三维探测时，同一测量单元至少应在不同方向布设两个发射场源，发射场源宜分别布设在研
究目标的对称两侧，最多可以在四个方向布设四个发射场源，全区所有测点宜采用相同的场源覆盖方式。布极困难区可以采用变观方式布设发射场源。
5.4.3接收装置 5.4.3.1 接收装置分类
接收装置分为赤道装置和轴向装置： a）赤道装置的测点布设在场源AB一侧或两侧，测线宜与场源AB平行，装置示意见图la）。 b）轴向装置的测点沿场源AB轴向延长线布设，装置示意见图1b），测线与场源AB的方向宜
保持一致。
3 SY/T 6589—2016
场源
m.
测点
测线
a）赤道装置示意图
场源
A
B
测点
b）轴向装置示意图图1采集装置示意图
5.4.3.2接收装置采集的信号
接收装置采集的信号包括： a）可控源电磁法采集信号包括水平电场（Ex，E）、水平磁场（H，H）、垂直磁场H,五个分量，
其中E和H应平行于场源AB布设，E和H.应垂直于场源AB布设，H应垂直于水平面布设。 根据施工方法及勘探目的不同可采用标量观测或张量观测。
b）标量观测包括三种方式：单分量E，观测、单分量H，观测、两分量E.和H，观测，观测分量
示意见图2。
b）单分量H,观测
c）两分量E和H,观测
a）单分量E观测
图2标量观测方式示意图
c）张量观测包括四种方式：两分量E和H.观测三分量E，H、和H.观测；四分量E，H、和
E，H观测；五分量E，H，E，Hx，H，观测，张量观测方式示意见图3。
5.5基本工作方法 5.5.1建场测深法
建场测深法又称长偏移距瞬变电磁法（Longoffsettransientelectromagneticmethod），简称 LOTEM。建场测深法使用赤道装置，采用长导线场源AB和标量观测方式，采集时间域垂直磁场H 分量信号或感应电动势dB/dt，研究大地电性特征。 4 SY/T 6589—2016
上
H.
H.
a）两分量E.和H.观测
b）EH,和H,观测
B
E
H.
c）四分量EH和E，H观测 d）五分量Ex，H，E，H，H.观测
图3张量观测方式示意图
5.5.2复电阻率法
复电阻率法又称频谱激电法（Complexresistivity），简称CR。复电阻率法使用轴向装置，采用短导线源和标量观测方式，采集频率域E，分量的振幅、相位信号，计算视电阻率的实分量和虚分量研究大地的电性，以及激发极化参数。 5.5.3可控源音频大地电磁法
可控源音频大地电磁法（Controlledsourceaudiomagnetotellurics）简称CSAMT。可控源音频大地电磁法使用赤道装置，采用短导线源和标量观测方式，采集频率域E，和H，两个分量信号，研究大地电性特征。 5.5.4广域电磁法
广域电磁法（Widefieldelectromagneticmethod）简称WFEM。广域电磁法使用赤道或轴向装置，采用短导线源和标量观测方式，采集频率域E，分量信号或其他一个分量，研究大地电性特征。 5.5.5时频电磁法
时频电磁法（Timefrequencyelectromagneticmethod）简称TFEM。时频电磁法使用赤道装置，采用长导线源和张量观测方式，采集时间域和频率域E和H.两个分量信号，必要时可增加H，分量信号，研究大地的电性，以及激发极化参数。 5.6观测系统设计 5.6.1观测范围设计 5.6.1.1建场测深法
建场测深法接收系统观测范围设计遵循以下要求
5
