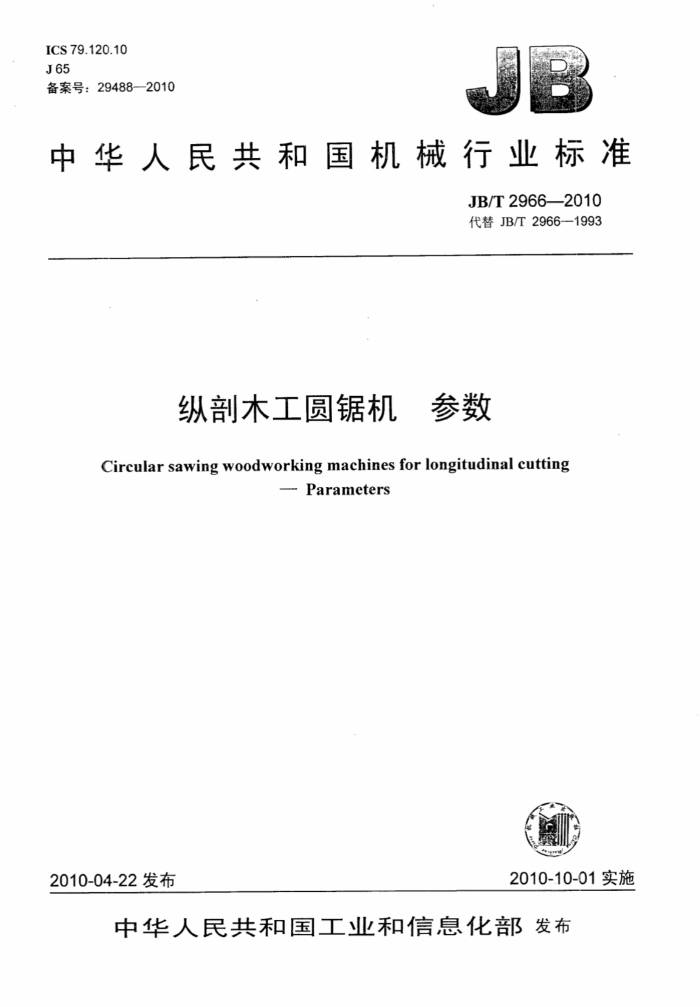

ICS79.120.10 J65 备案号：29488—2010
中华人民共和国机械行业标准
JB/T2966—2010 代替JB/T2966—1993
纵部木工圆锯机 参数
Circular sawing woodworking machines for longitudinal cutting
--Parameters
2010-10-01实施
2010-04-22发布
中华人民共和国工业和信息化部发布 JB/T2966-2010
目 次
前言 1 范围
规范性引用文件 3 参数
2
建筑321- -标准查询网 www. jz321.net JB/T2966—2010
前言
本标准代替JB/T2966一1993《纵木工圆锯机参数》。 本标准与JB/T2966-1993相比，只按有关规定进行了编辑性修改，技术内容未改变。 与本标准配套使用的标准有：
GB20179一2006木工机床安全手动进给圆锯机和带移动工作台锯板机： GB/T14303--2008木工机床单锯片圆锯机术语和精度。
本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：江苏海潮科技股份有限公司。 本标准主要起草人：杨高怀。 本标准所替代标准的历次版本发布情况为：
JB/T2966—1981,JB/T2966—1993。
II JB/T2966—2010
纵剖木工圆锯机 参数
1范围
本标准规定了单锯片手动进给纵部木工圆锯机的参数。 本标准适用于单锯片手动进给纵部木工圆锯机（以下简称机床）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JB/T4173一1999木工圆锯机锯轴部件端部尺寸 3参数
机床的型式见图1（不限制具体结构），参数应符合表1的规定。
图
建筑321---标准查询网 JB/T2966--2010
表1
单位：mm 800 1000（900)
最大锯片直径
315
400
500
630
Dmax 最大锯切高度
≥63
V80 ≥100 ≥140 ≥190 ≥280
hitmax
导向板与锯片的最大距离
≥250 ≥280 ≥315 ≥355 ≥400 ≥450 630
bmax 工作台面长度
1000
800
1000
1 250
1600
L
工作台面离地离度
780~850
Hb
装锯片处轴径（按JB/T4173）
30
40 7.5
电动机功率
3
5.5
11
4
kw 锯切速度 m/s
≥45
尽量不采用括号内尺寸。 工作台高度可调时，按最小高度计算。
