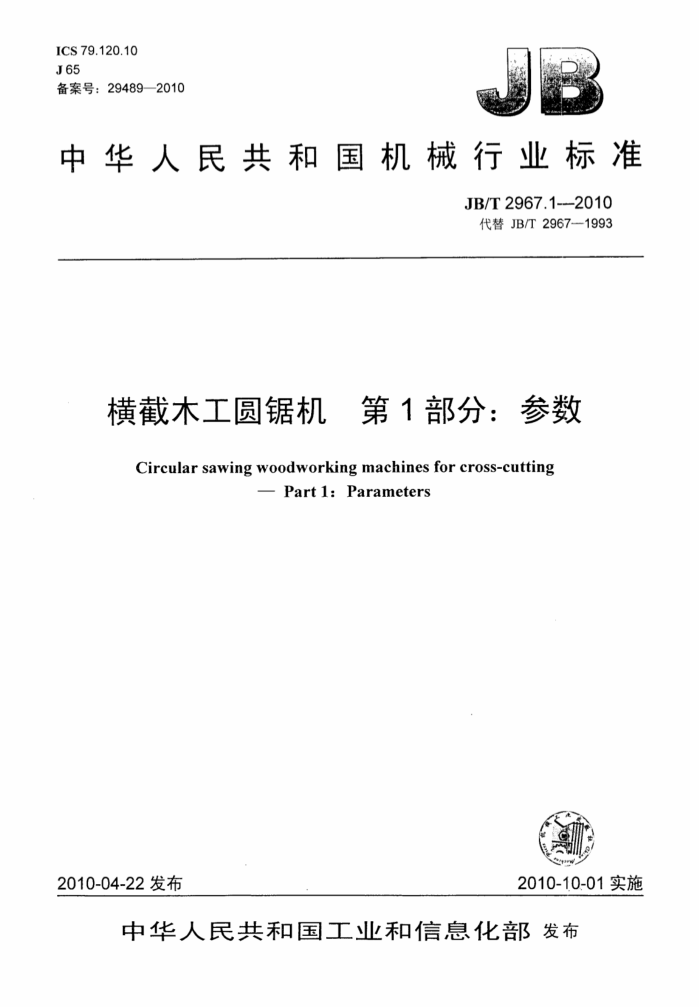

ICS79.120.10 J65 备案号：29489—2010
中华人民共和国机械行业标准
JB/T 2967.1---2010 代替JB/T2967--1993
横截木工圆锯机 第1部分：参数 Circular sawing woodworking machines for cross-cutting
- Part 1: Parameters
2010-10-01实施
2010-04-22发布
中华人民共和国工业和信息化部发布 JB/T2967.1--2010
目 次
1
前言 1 范围参数
2
建筑321---标准查询网 www.jz321.ne JB/T2967.1—-2010
前 言
JB/T2967《横截木工圆锯机》由两部分组成：
第1部分：参数；第2部分：精度。
本部分为JB/T2967的第1部分。 本部分代替JB/T2967-1993《横截木工圆锯机参数》。 本部分与JB/T2967-—1993相比，只按有关规定进行了编辑性修改，技术内容未改变。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：福建邵武振达机械制造有限公司、江苏海潮科技股份有限公司。 本部分主要起草人：杨华、陈建心、杨高怀。 本部分所替代标准的历次版本发布情况为：
-JB/T2967-I981JB/T2967—1993。
I JB/T2967.1—2010
横截木工圆锯机第1部分：参数
1范围
JB/T2967的本部分规定了单锯片手动进给横截木工圆锯机的参数。 本部分适用于单锯片手动进给横截木工圆锯机（以下简称机床）。
2参数
机床的型式见图1（不限制具体结构），参数应符合表1的规定。
图表 1
单位：mm
最大锯片直径
315
400
500
630
800
1000
Dmax 最大锯切高度
≥63
.≥80 ≥100 ≥140 ≥190 ≥280
hmax
导向板与锯片的最大距离
≥500 ≥630
≥250
≥280 ≥315
≥400
bmax 工作台面长度
750
900
1060
La
建筑321- 一标准查询网 www.jz321.net JB/T2967.1-2010
表1 (续)
工作台面离地离度
780~850
H
装锯片处轴径（按JB/T4173）
30
40 7.5
电动机功率
3
4
5.5
11
kW 锯切速度 m/s
≥45
制材用机床和锯轴移动式机床，用户根据情况自已安装工作台。 工作台高度可调时，按最小高度计算。 /ar
