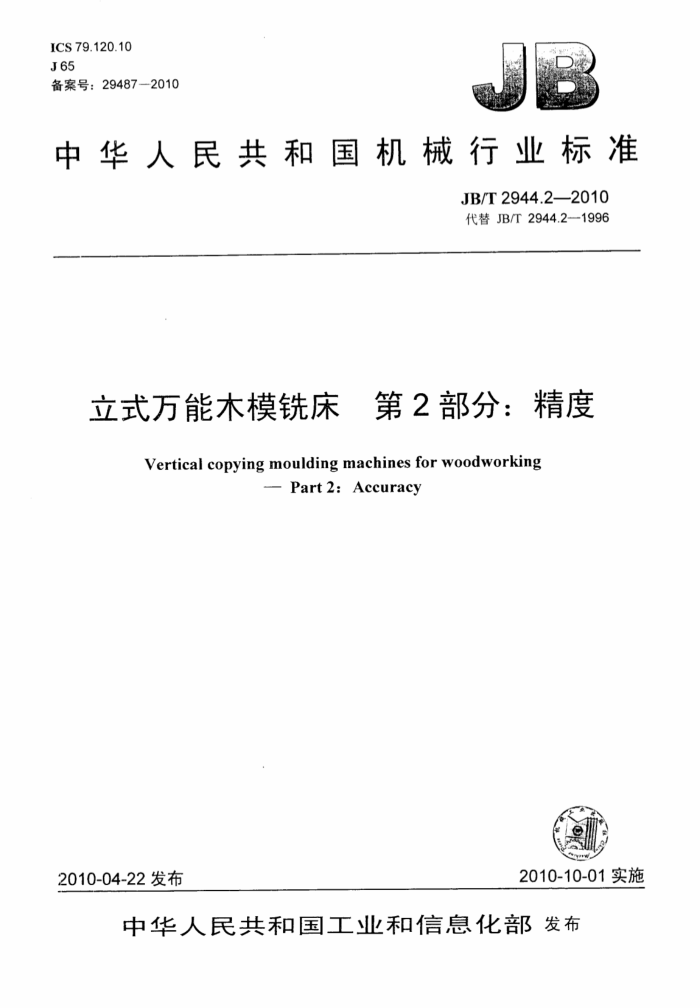

ICS79.120.10 J65 备案号：29487-2010
中华人民共和国机械行业标准
JB/T2944.2—2010 代替JB/T2944.2-1996
立式万能木模铣床 第2部分：精度
Vertical copying moulding machines for woodworking
Part 2: Accuracy
2010-10-01实施
2010-04-22发布
中华人民共和国工业和信息化部发布 JB/T2944.2-2010
目 次
II
前言
范围 2规范性引用文件 3般要求. 4几何精度检验
1.
工作精度检验
车
建筑321---标准查询网 www.jz321.net JB/T2944.2—2010
前 創言
JB/T2944《立式万能木模铣床》由三部分组成：
一第1部分：参数； -第2部分：精度：第3部分：技术条件。
本部分是JB/T2944的第2部分。 本部分代替JB/T2944.21996《立式万能木模铣床精度》。 本部分与JB/T2944.2一1996相比，只按有关规定进行了编辑性修改，技术内容未改变。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：福州三森机械有限公司。 本部分主要起草人：张发祥、刘久南、李承华。 本部分所替代标准的历次版本发布情况为：
JB/T2944.2—1981,JB/T2944.2--1996。
II1 JB/T2944.2—-2010
立式万能木模铣床第2部分：精度
.1范围
JB/T2944的本部分规定了工作台面宽度800mm～1250mm的立式万能木模铣床的几何精度和工作精度的要求及检验方法。
本部分适用于工作台面宽度800mm～1250mm的立式万能木模铣床。 2规范性引用文件
下列文件中的条款通过JB/T2944的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T4171--1999木工机床精度检验通则 3一般要求 3.1在机床检验前，应参照JB/T4171一1999中3.1调整好机床的安装水平。将水平仪放于工作台中部，其纵向和横向读数均不得超过0.10/1000。 3.2本部分所列的精度检验项目顺序，并不表示实际检验次序，为了装拆检验工具和检验方便，可按任意次序进行检验。 3.3当实测长度与本部分规定的长度不同时，公差应按JB/T4171一1999中2.2.1.1的规定，按能够测量的长度折算，最小折算值为0.01mm。 4几何精度检验
机床几何精度检验见表1。
表1
单位：mm 检验方法按 JB4171-1999
公 差 检验工具
检验项目
简 图
序号
工作台面的平面度 a）纵向直线度 b）横向直线度 c）对角线方向直线度
测量长度 4≤1000 0.20 4>1000 0.30
平尺塞尺量块
4.3.2.2.1 4.3.4
G1
建筑321 标准查询网 www. jz321.net JB/T2944.2--2010
表1 (续) 检验项目
公 差 检验工具 检验方法按
序号
简
图
JB4171-1999
工作台面的端面圆
G2
回转半径250时为0.15指示器
4.10.2
跳动
工作台面对工作台在每1000行程上为纵向移动的平行度
G3
指示器 4.4.2.2.2.1
0.25
工作台面对工作台
G4
在每500行程上为0.15指示器 4.4.2.2.2.1
横向移动的平行度
指示器检验棒钢球
G5
主轴的轴向窜动
4.9.2
0.05
角尺指示器
工作台纵向移动与横向移动的垂直度
横
G6
4.7.2.2.4
0.20/300
2 JB/T2944.2—2010
表1 (续) 检验项目
公 差 检验工具 检验方法按
简 图
序号
JB4171—1999
指示器检验棒
主轴锥孔的径向圆跳动
a:0.04 b: 0.06
4.8.2.3
G7
主轴回转中心线对工作台面的垂直度
回转半径250时为0.30 指示器 4.7.1.2.3.2
G8
在100测量长度上为
横臂升降对工作台面的垂直度
指示器
G9
Q: 0.05 b:0.05
角尺 4.7.2.2.2.1
在100测量长度上为
指示器
主轴套筒升降对工作台面的垂直度
a: 0.05 b: 0.05
G10
角尺 4.7.2.2.2.3
建筑321- -标准查询网 www.jz321.ne JB/T2944.22010
工作精度检验
5
工作精度检验见表2。
表2
单位：mm
切削条件 检验项目 公差 检验工具 检验方法按
序号
简图和试件尺寸
JB4171—1999 6.3.3.2 测定前后、左
纵向：在500 测量长度上为
500
a）试件为含 铣削面的平0.40：水率不超过行度
P1
游标卡尺 右方向的中央和
横向：在200 测量长度上为 0.20
两端的宽度，最大差值为测定值 6.3.4
15%的红松、冷杉等 b）按设计规范进行铣削
纵向与横向铣削面的垂直
在300测量长 角尺 用塞尺测量间度上为0.30
P2
c）刀具由制
塞尺
隙，最大值为测定值 6.3.5 在铣削后余下
造厂确定 度 d）基准面的平面度公差为 j0.15mm
P3
厚度均匀度 0.40
游标卡尺 的周边8个位置
测量厚度，最大差值为测定值
