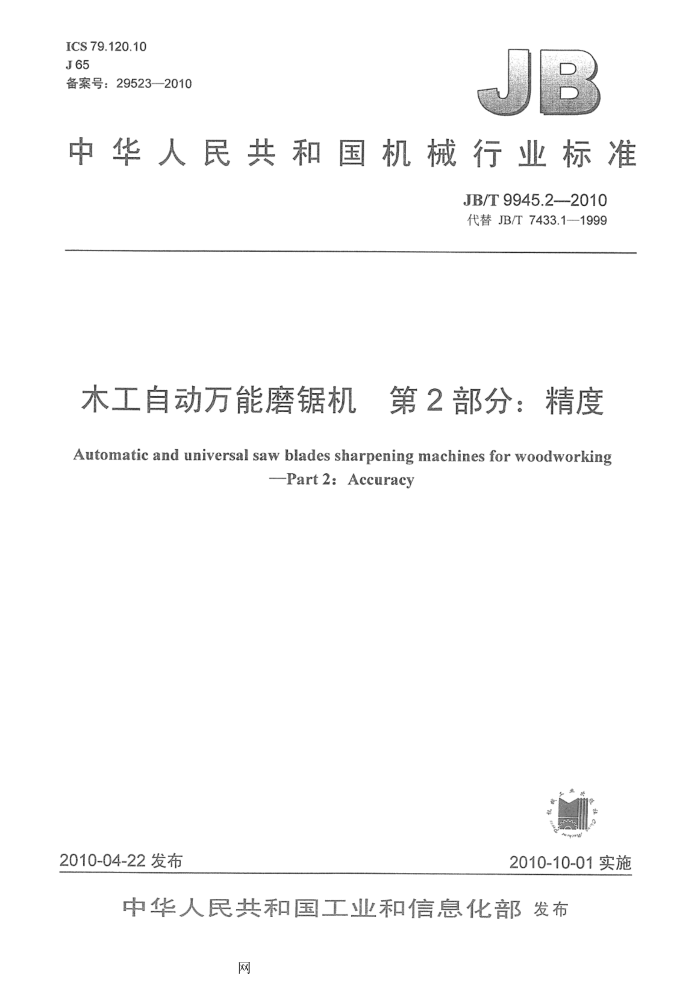

ICS79.120.10 J65 备案号：29523—2010
中华人民共和国机械行业标准
JB/T9945.2---2010 代替JB/T7433.1-1999
木工自动万能磨锯机第2部分：精度 Automatic and universal saw blades sharpening machines for woodworking
-Part 2:Accuracy
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布
网 JB/T9945.2-2010
目 次
前言范围..
II
1
##o
2引用标准.. 3一般要求. 4几何精度检验。 5 工作精度检验。
网 JB/T9945.2--2010
前言
JB/T9945《木工自动万能磨锯机》由三部分组成：第1部分：参数；一第2部分：精度；
-第3部分：技术条件。 本部分是JB/T9945的第2部分。 本部分代替JB/T7433.1--1999《木工自动万能磨锯机精度》。 本部分与JB/T7433.1—1999相比，只按有关规定进行了编辑性修改，技术内容未改变。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：佛山市顺德区锐亚机械有限公司。 本部分主要起草人：周华标、何雪莉。 本部分所替代标准的历次版本发布情况为：
-JB/T8089--1995; —JB/T7433.1-1999。
II
网 JB/T9945.2-2010
木工自动万能磨锯机第2部分：精度
1范围
JB/T9945的本部分规定了木工自动万能磨锯机的几何精度和工作精度的要求及检验方法。 本部分适用于磨削普通圆锯片及带锯条常用齿形的自动万能磨锯机。
2引用标准
下列文件中的条款通过JB/T9945的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T13573-1992木工圆锯片 JB/T4171-1999木工机床精度检验通则 JB/T8087-1999木工带锯条
3一般要求 3.1在机床检验前，应按JB/T4171-1999中3.1调整好机床的安装水平，水平仪在纵向和横向的读数均不应超过0.10/1000。 3.2本部分所列的精度检验项目顺序，并不表示实际检验顺序，为了装拆检验工具和检验方便，可按任意次序进行检验。 3.3当实测长度与本部分规定的长度不同时，公差应按JB/T4171—1999中2.2.1.1的规定，按能够测量的长度计算，最小折算值为0.01mm 4几何精度检验
机床几何精度检验见表1。
表1
单位：mm
检验 检验方法按工具 JB/T4171-1999
序号
图
公差
简
检验项目
101
砂轮主轴的径向圆跳动
指示器
G1
0.03
4.8.2.2
砂轮法兰盘的端面圆跳动
R=35 0.03
G2
指示器
4.10.2
网 JB/T9945.2---2010
表1(续)
检验工具 JB/T4171—1999
检验方法按
序号
公差
简
图
检验项目
0
圆锯片夹紧锥的径向圆跳
检验圆盘指示器
D=150 0.10
G3
4.8.2.2
砂轮架上下
移动对锯片 H-100 条）支承面的
G4
指示器
4.4.2.2.2.2.1
0.10
平行度
砂轮架运动 H-100 的直线度
角尺指示器
4.2.3.1.2.3
G5
0.10
进给爪的重复定位精度
5.1.2 重复次数为七次
指示器
G6
0.10
砂轮法兰盘端面对锯片（条）支承面的垂直度
测角器检验圆盘 4.7.1.2.2.4 平尺
O
±20°
G7
2
网 JB/T9945.2---2010
表1 (续)
检验工具 JB/T4171--1999
检验方法按
公差
序号
简
图
检验项目
4.7.1.2.2.4 在最大摆动角度的位置上重复进行4次测量
测角器检验圆盘平尺
砂轮摆动角度的对称度
G8
1
5.1.2 测量最大行程的2/3，重复次数为7次
砂轮架升降的重复定位精度
G9
指示器
0.20
R0H
5工作精度检验
工作精度检验见表2。
表2
单位：mm
公差 检验工具
序号
切削条件
检验项目
简 图
试件为可齿后未经刃磨的圆锯片，并应符合GB/T13573 圆锯片的 0.40 中齿顶径向圆跳动 径向圆跳动
d≤500
P1
指示器
d>500 0.80
的规定，齿形为直背齿
试件为开齿后未经刃磨的带锯条
开
AA
锯条齿尖线的直线度
平尺塞尺
应符合JB/T8087中形状公差的规定，齿形为直背齿
P2
0.60
3
