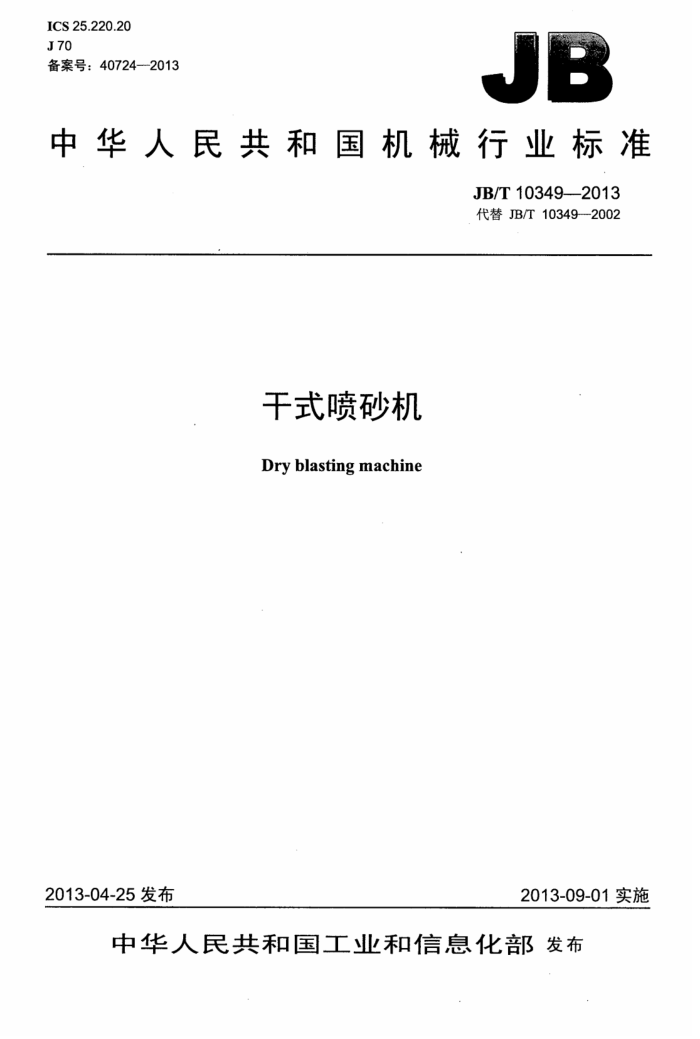

ICS 25.220.20 J70 备案号：40724--2013
JB
中华人民共和国机械行业标准
JB/T10349--2013 代替JB/T10349-2002
干式喷砂机
Dry blasting machine
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T10349--2013
目 次
前言 1·范围. 2规范性引用文件 3术语和定义 4喷砂质量和判定依据.. 5技术要求
III
5.1一般要求.. 5.2性能要求... 5.3° 噪声. 5.4 主要部件要求 6试验与检测. 6.1 基本试验条件. 6.2 空运转试验 6.3 喷砂运转试验. 6.4 喷嘴寿命试验 6.5 磨料流量的测定 6.6 清理加工质量、光饰加工质量及其效率的测定.. 6.7 强化加工质量和效率的测定 6.8 操作点粉尘浓度的测定， 6.9 排放点粉尘浓度的测定 6.10 系统噪声的测定.. 6.11 工作照度的测定 6.12 单枪耗气量的测定检验规则... 7.1 检验分类. 7.2 出厂检验. 7.3 验收检验 7.4 型式检验 7.5检验项目， 7.6检验报告. 8标志、包装、运输和贮存.. 8.1标志. 8.2包装、运输. 8.3贮存* 附录A（资料性附录）单枪耗气量的测定试验装置原理图与数据记录表图1吸入式喷枪结构图2压入式喷枪结构.. 图A.1试验装置原理图.
上
t
...
2
8
由
C
号
7
10 10 10 10 10 10 11 11 11
11 12
1
12
1
建筑321---标准查询网 www. jz321.ne JB/T10349—2013
2
表1常用的磨料种类表2试验项目表A.1工作压力固定时的喷嘴耗气量表A.2喷嘴直径固定时的喷嘴耗气量
...10
12 ...12
II JB/T10349—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T10349—2002《干式喷砂机》，与JB/T10349-2002相比主要技术变化如下：
修改了“干式喷砂机”“压入式喷砂机”“吸入式喷砂机”“回收型喷砂机”“喷砂罐”“喷嘴口径”“喷射角度”“喷射距离”“清理效率”“耗气量”“喷砂量”术语和定义（见第3章，2002 版的第3章）；增加了“密闭型喷砂机”“开放型喷砂机”“吸入式喷枪”“压入式喷枪”“气嘴直径”“工作压力（工作气压）”“喷砂清理加工”“喷砂光饰加工”“喷砂强化加工”“出砂阀”“锥阀”“覆盖率”“喷砂工艺参数”术语和定义（见第3章》；增加了“喷砂质量和判定依据”（见第4章）；修改了基本要求”的若干条款（见5.1.1、5.1.35.1.4、5.1.10、5.1.12、5.1.14，2002版的5.1.1、 5.1.3、5.1.4、5.1.5、5.1.7、5.1.10); 增加了5.1.7及5.1.13一般要求条款；修改了“性能要求”的若干条款（见5.2.1、5.2.8，2002版的5.3.8、5.3.7）； -删除了原标准中有关表面清洁度的规定（2002版的5.3.9.1）；删除了原标准中喷嘴表面硬度值的规定（2002版的5.4.2）增加了出具压力罐证明文件的规定（见5.4.3.3）；删除了原标准中有关焊缝及探伤的规定（2002版的5.5.3）：增加了“喷砂舱、锥阀、压入式出砂阀、吸入式出砂阀”部件要求（见5.4）；增加了“基本试验条件”（见6.1）；修改了“喷嘴使用寿命的测定、表面清洁度的测定、表面粗糙度的测定”（见6.2～6.7，2002 版的6.1～6.8）； -增加了“操作点粉尘浓度的测定”“排放点粉尘浓度的测定”“工作照度的测定”和“单枪耗气量试验”的规定（见6.8、6.9、6.11、6.12及附录A）； -增加了“验收检验”（见7.3）。
本标准由中国机械工业联合会提出。 本标准由全国喷射设备标准化技术委员会（SAC/TC493）归口。 本标准起草单位：北京长空喷砂设备有限公司、合肥通用机械研究院、重庆斯普瑞涂装设备有限公
司。
本标准主要起草人：王光宇、张晓鹏、张的、陈正文、晏云。 本标准于2002年7月首次发布，本次为第一次修订。
III
建筑321---标准查询网 www. jz321.net JB/T10349—2013
干式喷砂机
1范围
本标准规定了干式喷砂机的术语和定义、技术要求、试验与检测、检验规则和标志、包装、运输、 贮存，以及喷砂质量和判定依据。
本标准适用于以压缩空气为动力，工作压力不大于0.8MPa，以磨料为介质、以表面处理为目的的干式喷砂机（以下简称喷砂机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB/T191包装储运图示标志 GBZ/T192.1工作场所空气中粉尘测定第1部分：总粉尘浓度 GBZ/T192.3工作场所空气中粉尘测定第3部分：粉尘分散度 GBZ/T192.4工作场所空气中粉尘测定第4部分：游离二氧化硅含量 GB/T1186压缩空气用织物增强橡胶软管 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T7932 气动系统通用技术条件 GB/T8923（所有部分）涂覆涂料前钢材表面处理表面清洁度的目视评定 GB/T9019 压力容器公称直径 GB/T9969 工业产品使用说明书总则 GB/T13288.2一2011涂覆涂料前钢材表面处理喷射清理后的钢材表面粗糙度特性第2部分：
磨料喷射清理后钢材表面粗糙度等级的测定方法比较样块法
GB15763.2建筑用安全玻璃第2部分：钢化玻璃 GB20426 煤炭工业污染物排放标准 GB/T25198 压力容器封头 HG/T2192 喷砂用橡胶软管-规范 JB/T4297 泵产品涂漆技术条件 JB/T4711 压力容器涂敷与运输包装 TSGR0004固定式压力容器安全技术监察规程 TSGR0005 移动式压力容器安全技术监察规程
3术语和定义
下列术语和定义适用于本文件。
3.1
磨料 abrasive
1 JB/T10349--2013
用于完成喷砂加工的介质。磨料分为非金属磨料和金属磨料两大类，常用的磨料种类见表1。
表1常用的磨料种类
序号
序号
磨料名称
磨料名称
非金属类磨料
非金属类磨料
河砂石英砂白刚玉棕刚玉碳化硅陶瓷丸塑料砂塑料丸玻璃丸
1 2 3 4 5 6 7 8 9
10 11 12
石榴石核桃皮干冰颗粒
金属类磨料
13 14 15 16
钢砂切丸钢丸铝丸
注：原则上固体颗粒都可以作为磨料使用。
3.2
干式喷砂机dryblastingmachine 以压缩空气为动力，将干燥的磨料喷射到被处理物体（工件）表面，以达到表面处理目的的喷砂机。 注：按工作原理分为：压入式（也称直压式》、吸入式：按磨料循环特性分为：回收型、非回收型；按粉尘控制特
性分为：密闭型、开放型。
3.3
压入式喷砂机 forcedblastingmachine 通过向压力罐内注入压缩空气后，使磨料在空气压力的作用下经喷枪喷嘴射出的喷砂机。也称直压
式喷砂机。 3.4
吸入式喷砂机 suction blasting machine 当接通压缩空气后，压缩空气流在喷枪的混合腔内形成负压，磨料被吸入喷枪并经喷枪喷嘴射出的
喷砂机。 3.5
回收型喷砂机 recycle blastingmachine 在喷砂机上配有使磨料能够进行自动循环使用装置的喷砂机。
3.6
非回收型喷砂机 no recoverable blasting machine 磨料不能够进行自动循环使用的喷砂机。
3.7
密闭型喷砂机 shell type blasting machine 喷砂操作被限制在一个密闭的喷砂舱内，用于限制粉尘和磨料飞散的喷砂机。
3.8
开放型喷砂机 openblastingmachine 在操作者、喷枪和工件之间没有任何遮挡物，操作者手持喷枪直接对工件进行喷砂加工的喷砂机。
3.9
吸入式喷枪 suction spraygun 用于吸入式喷砂机上，依靠压缩空气动力抽吸磨料后，使磨料加速射出的装置。
2
建筑321---标准查询网 www.jz321.net JB/T10349--2013
注：其结构一般如图1所示，包括枪体，混合腔，压缩空气进口，气嘴，磨料进口喷嘴等。
压缩空气进口
枪体
气嘴 1
喷嘴
磨料进口
混合腔
图1吸入式喷枪结构
3.10
压入式喷枪forcedspraygun 用于压入式喷砂机上，使磨料和压缩空气混合流加速射出的装置。 注：其结构一般如图2所示，包括枪体和喷嘴等。
磨料进口
枪体
喷嘴
图2压入式喷枪结构
3.11
压力罐 pressure tank 在压入式喷砂机上，用于储存并输送磨料的容器，工作时压力罐密闭并注入压缩空气，磨料在压缩
空气的作用下与压缩空气形成混合流后进入喷砂管路并经喷嘴射出。也称喷砂罐。 3.12
喷嘴直径nozzlediameter 喷砂喷嘴内孔的最小直径。
3.13
工作压力workingpressure 接通压缩空气后进入喷枪或压力罐的压缩空气表压，也叫工作气压。
3.14
喷射角度sprayangle 喷嘴轴线与被加工表面交点的切平面所夹的锐角。
3.15
喷射距离streamdistance
2 JB/T10349-2013
喷嘴轴线与被加工表面交点到喷嘴出口平面的距离，也叫靶距。 3.16
耗气量airconsumption 在一定工作压力条件下，通过喷嘴的压缩空气折算成标准状态下的体积流量，单位为m/min。 注：耗气量与工作压力和喷嘴直径呈正比关系。
3.17
出砂茂output sand valve 连接在磨料贮存容器出口，使磨料进入喷砂管路的装置。出砂阀一般应设有可以调节磨料流量的结
构。
注1：出砂阀分为吸入式出砂阀和压入式出砂阀，分别用于吸入式喷砂机和压入式喷砂机。 注2：吸入式出砂阀是通过改变出砂阀进气口的面积来改变磨料流量的。 注3：压入式出砂阀是通过改变出砂阀上的磨料出口面积来改变磨料流量的
3.18
锥阀cone valve 压入式喷砂机用于封闭压力罐的一个开关阀，当锥阀打开时可以向压力罐内添加磨料，当锥阀关闭
后，将压缩空气注入压力罐内以建立工作压力。
注1：锥阀分为联动型锥阀和独立型锥阀。 注2：联动型锥阀是指先向压力罐内注入压缩空气，利用进入压力罐内的压缩空气把锥阀向上推动关闭的结构。在
这种压力罐中，使锥阀动作的气压等于压力罐内的气压。 注3：独立型锥阀是指由一路单独的压缩空气先把锥阀关闭后，再向压力罐内注入压缩空气的结构。在这种压力罐
中。使锥阀动作的气压和压力罐内的气压是分离的，可以根据工作需要随时改变压力罐内的工作气压。
3.19
磨料流量abrasiverateof flow 喷枪喷嘴单位时间内喷射出的磨料重量，也称喷砂量，单位为千克每小时（kg/h）。
3.20
耗砂量sandconsumption 喷砂机工作过程中会有自然破损或按要求被分离出喷砂循环系统的磨料，破损和被分离出的磨料总
和为耗砂量，单位为千克每小时（kg/h）。 3.21
覆盖率coveragerate 工件表面被喷砂（丸）加工后会产生微小的凹坑，凹坑面积与被加工面积之比称为覆盖率。覆盖率
用于表示工件表面被完全强化加工的程度。 3.22
喷砂工艺参数sandblastingtechnological parameters 干喷砂工艺参数一般包括：磨料种类（材料）、磨料粒度、磨料流量、工作压力、喷射距离、喷射
角度、喷射时间、覆盖率、喷枪与被加工件的相对运动形式和运动速度等。
每个工件在喷砂加工时都会对应一组工艺参数。
4喷砂质量和判定依据
4.1喷砂质量要求一般包括清理加工质量、光饰加工质量和强化加工质量。 4.2清理加工质量一般按照GB/T13288.2或GB/T8923（所有部分）的规定，另有特殊约定的按照约定执行。
4
