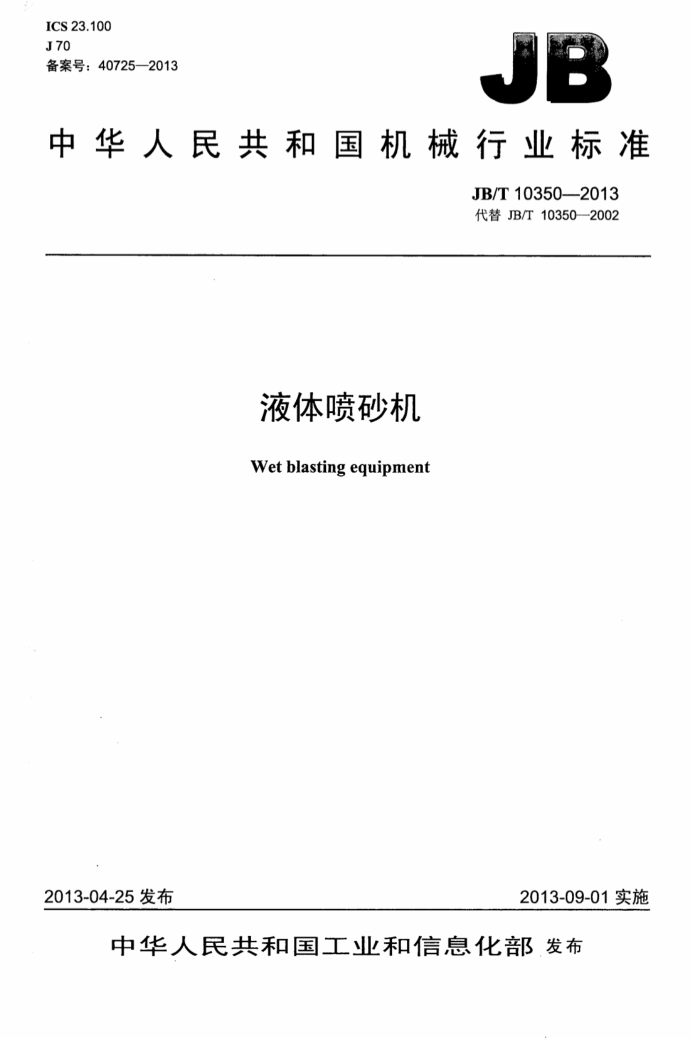

ICS23.100 J70 备案号：40725—2013
中华人民共和国机械行业标准
JB/T10350—2013 代替JB/T103502002
液体喷砂机 Wet blasting equipment
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化都发布 JB/T10350—2013
目 次
前言 1范围. . 2规范性引用文件. 3术语和定义 4喷砂质量和判定依据， 5技术要求..
II
5.1 一般要求 5.2性能要求... 5..3噪声 5.4主要部件要求. 6试验与检测.. 6.1基本试验条件， 6.2 空运转试验.. 6.3 喷砂运转试验 6.4磨液泵寿命试验. 6.5 喷嘴寿命试验 6.6 清理加工质量、光饰加工质量及其效率的测定 6.7 强化加工质量和效率的测定 6.8 操作点粉尘浓度的测定 6.9 排放点粉尘浓度的测定 6.10 系统噪声的测定 6.11 工作照度的测定.. 6.12 单枪耗气量的测定 7检验规则 7.1 检验分类 7.2 出厂检验 7.3 验收检验... 7.4 型式检验 7.5 检验项目. 7.6检验报告.. 8标志、包装、运输和贮存 8.1标志 8.2包装、运输 8.3贮存附录A（资料性附录）单枪耗气量的测定试验装置原理图及数据记录表图1．喷枪结构图A.1试验装置原理图表1常用磨料的种类.
-+
I
9
.10 10 ..10 10 11 11 12
.3 12 2
建筑321---标准查询网 www. jz321. net JB/T10350—2013
表2 2检验项目表A.1工作压力固定时的喷嘴耗气量表A.2 喷嘴直径固定时的喷嘴耗气量。
.10 .12
电电电
.0...
。12
II JB/T10350—2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T10350--2002《液体喷砂机》，与JB/T10350—2002相比主要技术变化如下：
删除了原标准中“喷砂动力条件、作业效率，工作气压、喷砂机耗气量”术语和定义（2002 版的第3章）；修改了“液体喷砂机”“磨液泵”“磨液”“混合比”“喷枪”“喷射角度”“喷枪耗气量”“密闭式喷砂机”“敲开式喷砂机”术语和定义（见第3章，2002版的第3章）；增加了“磨料”“磨液储箱和搅拌装置”“喷砂清理加工”“喷砂光饰加工”“喷砂强化加工”“喷砂加工效率”“磨料流量”“耗砂量”“覆盖率”“喷砂工艺参数”术语和定义（见第3章》 增加了“喷砂质量和判定依据”（见第4章）；修改了有关喷砂机的表面涂漆的规定（见5.1.14，2002版的5.1.4）；修改了有关喷砂机的环境适应性的规定（见5.1.5，2002版的5.2）：修改了有关喷嘴使用寿命的判定指标（见5.4.2.5，2002版的5.3.25.3.3）；修改了有关喷砂机系统噪声的技术要求（见5.3，2002版的5.4.1）；删除了原标准中“耗能指标”（2002版的5.5）；增加了部分一般要求*性能要求”条款（见5.1.65.1.10~5.1.12、5.2.1~5.2.3、5.2.5~5.2.10、 5.2.12~5.2.19); 一增加了主要部件“喷砂舱”喷枪”“磨液泵的要求（见5.4.1.5～5.4.1.7、5.4.2.1~5.4.2.4 5.4.3.3); 修改了有关“磨液泵寿命试验”“喷嘴寿命试验”“喷砂作业效率试验”“运转试验”“噪声试验” 单枪耗气量试验”见6.4、6.5、6.6、6.7、6.36.10、6.12，2002版的6.1~6.26.3~6.4 6.56.6); 增加了“基本试验条件”“空运转试验”“操作点粉尘浓度的测定”“排放点粉尘浓度的测定” “工作照度的测定”（见6.1、6.2、6.8、6.9、6.11）；一修改了有关“检验分类”和“型式检验”（见7.1、7.4，2002版的7.1、7.3）；增加了“验收检验”和“检验报告”（见7.37.6）。 本标准由中国机械工业联合会提出。 本标准由全国喷射设备标准化技术委员会（SAC/TC493）归口。 本标准主要起草单位：北京长空喷砂设备有限公司、合肥通用机械研究院。 本标准主要起草人：王光宇、张晓鹏、韩彩红。 本标准于2002年7月首次发布，本次为第一次修订。
-
III
建筑321---标准查询网 www.jz321.net JB/T10350—2013
液体喷砂机
1范围
本标准规定了液体喷砂机的术语和定义、技术要求、试验与检测、检验规则和标志，包装、运输和贮存，以及喷砂质量和判定依据。
本标准适用于系统工作压力不大于0.8MPa，以磨液为介质，以表面处理为目的的液体喷砂机（以下简称喷砂机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GBZ/T192.1工作场所空气中粉尘测定第1部分：总粉尘浓度 GBZ/T192.3 3工作场所空气中粉尘测定第3部分：粉尘分散度 GBZ/T192.4工作场所空气中粉尘测定第4部分：游离二氧化硅含量 GB/T1186 压缩空气用织物增强橡胶软管 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T7932 气动系统通用技术条件 GB/T8923（所有部分）涂覆涂料前钢材表面处理表面清洁度的目视评定 GB/T9969工业产品使用说明书总则 GB/T13288.2一2011涂覆涂料前钢材表面处理喷射清理后的钢材表面粗糙度特性第2部分：
磨料喷射清理后钢材表面粗糙度等级的测定方法比较样块法
GB15763.2建筑用安全玻璃第2部分：钢化玻璃 GB20426：煤炭工业污染物排放标准 HG/T2184通用输水织物增强橡胶软管 HG/T 2192 2喷砂用橡胶软管-规范 JB/T4297泵产品涂漆技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
液体喷砂机wetblasting equipment 以磨液泵作为磨液的输送动力，以压缩空气作为磨液的加速动力，使磨液经喷枪喷嘴高速喷射到被
处理物体（工件）表面，从而达到表面处理目的的喷砂机。
注：液体喷砂机按尘雾控制特性分为密闭型、开放型。
3.2
密闭型喷砂机 shell typeblastingequipment
1 JB/T10350—2013
喷砂处理表面的过程被限制在一个密闭的喷砂舱内，用于限制磨料飞溅的喷砂机。
3.3
开放型喷砂机openblastingequipment 在操作者、喷枪和工件之间没有任何遮挡物，操作者手持喷枪直接对工件进行喷砂加工的喷砂机。
3.4
磨料 abrasive 用于完成喷砂处理的介质。磨料分为非金属磨料和金属磨料两大类，常用的磨料种类见表1。
表1常用磨料的种类
序号
序号
磨料名称
磨料名称
非金属类磨料
非金属类磨料
石英砂白刚玉棕刚玉碳化硅陶瓷丸塑料砂
塑料丸玻璃丸石榴石
1 2 3 4 5 6
7 8 9
金属类磨料
钢丸
10
注：原则上固体颗粒都可以作为磨料使用。
3.5
磨液grinding solution 磨料和水以适当的比例混合所组成的混合物。
3.6
磨液浓度grinding solution concentration 磨液中所添加的干燥磨料与水的重量比。
3.7
磨液泵grinding solution pump 在喷砂机上，用于输送磨液的泵，一般为离心泵。
3.8
磨液储箱和搅拌装置grinding solutiontankandchurn-dasher 喷砂机上用于贮存磨液，并连接磨液泵的装置。在磨液储箱内应配备磨液搅拌装置，以使进入磨液
泵的磨液具有一定的浓度。 3.9
喷枪 spraygun 在喷砂机上，用于使磨液和压缩空气混合并喷射的装置。 注：其结构一般如图1所示，由枪体，混合腔，压缩空气进口，气嘴，磨液进口，喷嘴，单向阀等组成。
3.10
喷嘴直径nozzle diameter 喷砂喷嘴内孔的最小直径。
3.11
气嘴直径 gas nipple diameter 喷枪气嘴内孔的最小直径。
3.12
工作压力 working pressure
2
