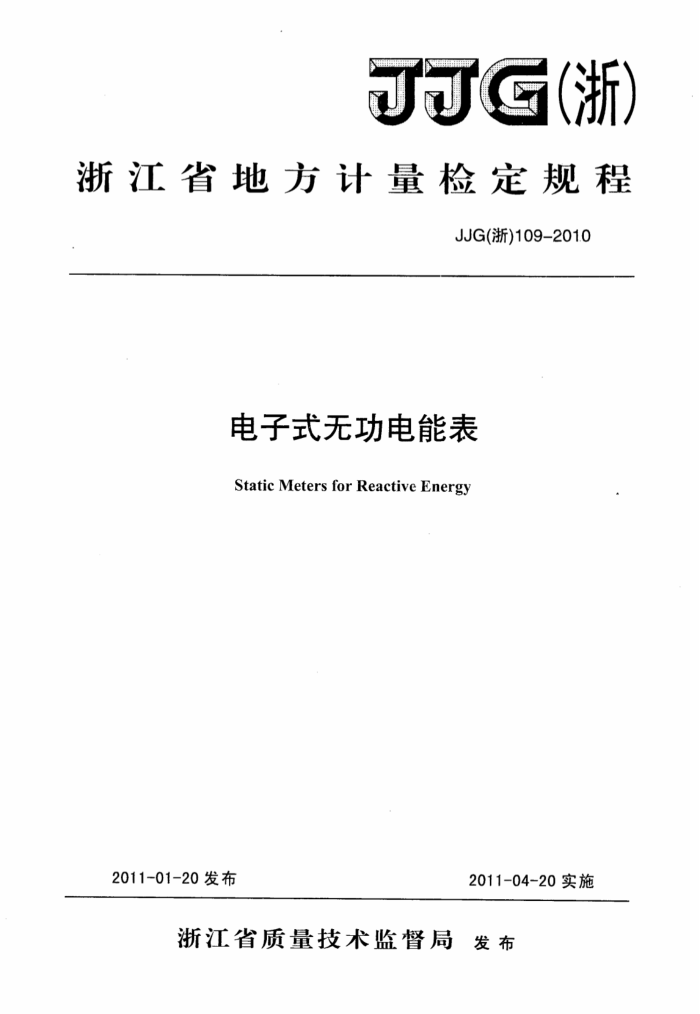

JG(浙)
浙江省地方计量检定规程
JJG(浙)109-201.0
电子式无功电能表 Static Meters for Reactive Energy
2011-01-20发布
2011-04-20实施
浙江省质量技术监督局 发布 JJG（浙）109—2010
电子式无功电能表检定规程
JJG（浙）109-2010
Verification Regulation of Static Meters for Reactive Energy
本检定规程经浙江省质量技术监督局于2011年1月20日批准，并自2011年4月20日起施行。
归口单位：浙江省质量技术监督局主要起草单位：浙江省计量科学研究院
本规程委托浙江省计量科学研究院负责解释
建筑321---标准查询下载网 www. jz321. net JJG（浙）109-—2010
本规程主要起草人：
汪东红（浙江省计量科学研究院）
郑荐中（浙江省计量科学研究院）江洋 (浙江省计量科学研究院）
参加起草人：
郑凡 （浙江省计量科学研究院） JJG（浙）109—2010
录
目
1 范围. 2 引用文献. 3 概述. 4 计量性能要求， 4. 1 基本误差. 4. 2 起动. 4. 3 潜动. 4. 4 常数. 4.5 测量的重复性， 5 通用技术要求 5. 1 标志. 5. 2 交流电压试验. 6 计量器具控制， 6.1 检定条件. 6.2 检定装置.. 6.3 检定项目. 6. 4 检定方法.
(1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (4) (4) (4) (6) (6) (7) (10) (10) (10) (10) (11) (12) (13)
检定结果的处理. 7. 1 测量数据修约. 7. 2 检定印证. 8 检定周期. 附录A 测量数据化整方法附录B 有功和无功功率的几何表示附录C检定证书格式和内容，
7
建筑321---标准查询下载网 www. jz321. net JJG（浙）109—2010
电子式无功电能表检定规程
1范围
本规程适用于新生产、使用中和修理后，参比频率为50Hz或60Hz，利用电子元件的特性测量交流无功电能量（真无功）的安装式电能表（以下简称电能表）的检定。不适用于感应式无功电能表的检定。
2 引用文献
本规程引用下列文献： GB/T17215.323-2008 8交流电测量设备特殊要求第23部分：静止式无功电能表(2和3级）
JJG307-2006机电式交流电能表 JJG596-1999 电子式电能表 JJF1002-1998 国家计量检定规程编写规则 JJF1245.5-2010 安装式电能表型试评价大纲特殊要求静止式无功电能
表(2和3级) 应注意使用上述引用文献的现行有效版本。
3概述
电子式无功电能表由电流和电压作用于固态(电子)元件而产生与被测无功电能成正比的输出，并通过计度器显示被测无功电能值。
无功功率的几何表示见附录B。
4计量性能要求 4.1基本误差
电能表的基本误差用相对误差表示。在6.1规定的参比条件下，电能表的基本误差限不得超过表1、表2和表3的规定。
1 JJG（浙）109—2010
表1单相电能表和平衡负载时三相电能表的基本误差限电流值1)
各等级电能表的基本误差限(%)
sing
经互感器接入 （感性或容性）2)
直接接入 0.05 Ib≤I<0.1 Ib 0.02In≤I<0.05 In 0.1 Ib≤I≤ Imar 0.05I≤1≤Imax 0.1b≤I<0.2Ib 0.05In≤I<0.1In 0.2 Ib≤I≤ Inar 0.1 In≤/ ≤Imax 0.2 Ib≤I≤ Inax 0.1 In≤I≤Imar 注：
2 ±2.5 ±2.0 ±2.5 ±2.0 ±2.5
3 ±4.0 ±3.0 ±4.0 ±3.0 ±4.0
1 1 0.5 0.5 0.25
1)Ib- 基本电流
In- 经互感器接入的额定电流
最大电流
Imax 2）角Φ是星型负载支路相电压和相电流间的相位差
表2不平衡负载时三相电能表的基本误差限电流值
sin 各等级电能表的基本误差限(%
经互感器接入 (感性或容性)2
直接接入 0.1 Ib≤I≤Imax 0.05 In≤I≤Imax 0.2 Ib≤I≤Imax 0.1 In≤I≤Imax 注: 1）不平衡负载指三相电能表电压线路加对称的三相参比电压，任一相电流线路通电流，其余各相电流线路无电流， 2）角是指加在同一驱动元件的相(线)电压和电流间的相位差。
3 ±4.0 ±4.0
2 ±3.0 ±3.0
1 0.5
表3三相电能表平衡负载与不平衡负载时的误差之差极限
各等级电能表的误差之差极限(%）
sinp (sing) (感性或容性)
电能表类型
电流值
2 2.5 2.5
3 3.5 3.5
直接接入经互感器接入
Ib In
1 1
4.2起动
在参比电压，参比频率，sin@=1及表4规定的起动电流条件下，电能表应能起动并连续记录。
2
建筑321---标准查询下载网 www. jz321. net JJG（浙）109—2010
表4起动电流
电能表等级
电能表类型
sinΦ(感性或容性)
2 0.005 Ib 0.003 In
3 0.01 Ib 0.005 Ir
直接接入经互感器接入
1 1
4.3潜动
电能表电流线路中无电流，电压线路加115%参比电压时，其测试输出不应产生多于一个的脉冲。 4.4常数
测试输出与显示器指示之间的关系，应与铭牌标志一致。 4.5测量的重复性
在参比电压，参比频率下，对每个测量点做不少于5次的测量，按各测量结果计算的标准偏差估计臀%) 应不超过表5的规定。
表5标准偏差估计值
sinp (感性或容性)
各等级电能表的标准偏差（%） 2
电流值
3 0.6 0.6
0.1 Ib ~ Imar 0.2Ib~Imax
1.0 0.5
0.4 0.4
5通用技术要求 5.1标志
电能表标志至少应包括以下内容：制造厂名； -制造计量器具许可证标记及编号：一型号；一出厂编号；准确度等级；一常数；参比电压；参比电流和最大电流；
3 JJG（浙）109—2010
参比频率；一产品标准；一计量单位；一生产日期；一接线图和接线端编号： -Ⅱ类防护绝缘包封电能表的符号“回"和户外用电能表的符号“C” 各种标志应符合相关标准的规定。
5.2交流电压试验
试验应在下列条件下进行：
试验电压波形：近似正弦波；频率：45Hz~65Hz；电源容量：至少500VA；一试验电压：按表6；一试验时间：1min。 在对地试验中，参比电压等于或低于40V的辅助线路应接地试验中，电能表不应出现闪络、破坏性放电或击穿；试验后，电能表应无机
械损坏，并能正确工作。
表6交流电压试验
试验电压 (有效值)
施加于
试验电压施加点
试验
a）所有电流线路和电压线路以及参比电压超过
2kV 40V的辅助线路连接在一起为一点，另一点是地，
I类防护电能表
试验电压施加于该两点间
2 kv b）在工作不连接的各线路之间
a）所有电流线路和电压线路以及参比电压超过
4kV 40V的辅助线路连接在一起为一点，另一点是地，
Ⅱ类防护电能表
B
试验电压施加于该两点间
2kV b）在工作不连接的各线路之间
6计量器具控制 6.1检定条件
检定各等级无功电能表时的标准条件及其允许偏差值应不超过表7的规定。
4
