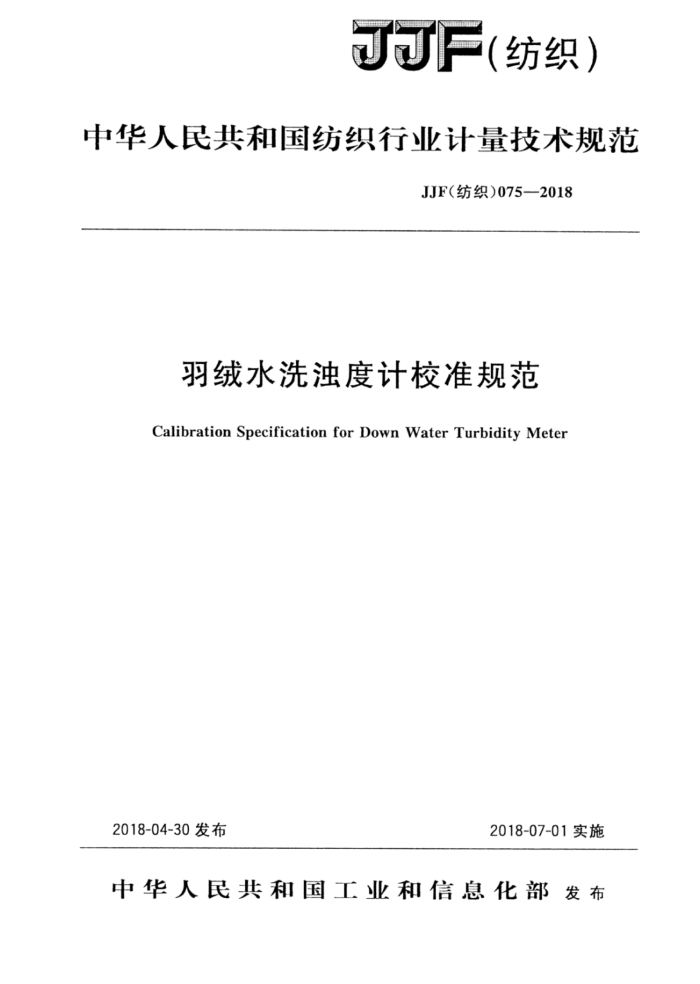

JJF 纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）075—2018
羽绒水洗浊度计校准规范
Calibration Specification for Down Water Turbidity Meter
2018-04-30发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（纺织）075—2018
羽绒水洗浊度计校准规范
JJF（纺织）075—2018
Calibration Specification for
DownWaterTurbidityMeter
归口单位：纺织计量技术委员会
主要起草单位：广州纤维产品检测研究院
参加起草单位：绍兴力必信仪器有限公司
泉州市美邦仪器有限公司
河北省纤维检验局
本规范委托纺织计量技术委员会负责解释 JJF（纺织）075—2018
本规范主要起草人：
李一平（广州纤维产品检测研究院）黎仲明（广州纤维产品检测研究院）钟钜全(广州纤维产品检测研究院）
参加起草人：
鲁毅（绍兴力必信仪器有限公司）高鹏（泉州市美邦仪器有限公司）王振国（河北省纤维检验局） JJF（纺织）075—2018
目 录
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) （5） (6) (13) (14)
引言 1 范围· 2 引用文件· 3 术语
概述 5 通用要求· 5.1外观 5.2 基本要求 6计量特性· 6.1 圆筒内径 6.2 圆筒标尺零位 6.3 圆筒标尺示值误差.. 6. 4 双十字线塑料片直径· 6.5 双十字线线宽 6.6 双十字线双线内侧边缘间距， 77 校准条件 7.1 校准环境 7. 2 主要标准器及配套设备 87 校准项目和校准方法 8.1 校准项目· 8.2 校准方法· 9 校准结果表达· 9.1数据修约.. 9.2 校准证书： 10复校时间间隔附录A羽绒水洗浊度计校准不确定度评定（示例）附录B羽绒水洗浊度计校准记录参考格式附录C羽绒水洗浊度计校准证书（内页）参考格式
4
..
.
.
-
..
.
I JJF（纺织）075—2018
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范的技术指标参数参考GB/T17685一2016《羽绒羽毛》、GB/T10288- 32016 《羽绒羽毛检验方法》、FZ/T80001一2002 (2012) ）《水洗羽毛羽绒试验方法》的相关内容。
本规范为首次发布。
Ⅱ JJF（纺织）075—2018
羽绒水洗浊度计校准规范
13 范围
本规范规定了羽绒水洗普通浊度计（目测法）的计量特性和校准方法，适用于羽绒水洗普通浊度计（目测法）（以下简称浊度计）的校准。
2引用文件
本规范引用了下列文件： GB/T8170数值修约规则与极限数值的表示和判定 GB/T102882016羽绒羽毛检验方法 GB/T17685-2016羽绒羽毛凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1浊度turbidity
羽毛绒样品的水洗过滤液用度计测量所得的测量值，表示羽绒羽毛清洁的程度。 [GB/T17685—2016术语和定义3.20］
4 概述
浊度计为透明、带刻度无色玻璃圆筒或有机玻璃圆筒，圆简底部有一个黑色双十字线白色塑料片，双十字线的线宽为0.5mm，两线之间内侧边缘间距为1.0mm（见图 1），圆筒底部有排液口，浊度计操作方法参照GB/T10288一2016《羽绒羽毛检验方法》5.5.3.1A法（目测法）。
线宽0.5mm
1.0 m
0.5mm
双线间距1.0mm
图1普通浊度计双十字塑料片
1 JJF（纺织）075—2018
5通用要求
5.1外观 5.1.1浊度计应在适当部位装有铭牌，铭牌上须标明型号、规格、制造厂、出厂编号和出厂年月。 5.1.2浊度计为玻璃或聚甲基丙烯酸甲酯圆筒，圆筒应清洁透明，内壁应光滑，无裂缝、无变形、无毛刺、无划痕现象。 5.1.3浊度计圆筒底部与双黑色十字线白色塑料片结合良好，不应有脱落现象。 5.1.4浊度计应能垂直稳固在水平地面上。 5.2基本要求 5.2.1圆筒标尺测量范围：（01000）mm。 5.2.2圆筒外壁上标尺线纹刻度和刻度数值应清晰可见，刻度线宽度应均匀，刻度线与圆筒轴垂直，不应有目测可见的断线、脱落、粗细不均、倾斜现象。 5.2.3白色塑料片上的双黑色十字线应清晰，互相垂直，宽度应均匀，十字线应延伸至塑料片边，不应有目测可见的断线、脱落、粗细不均现象。 5.2.4在关闭圆筒底部的排液口后不应有漏水现象。
6计量特性
6.1圆筒内径
圆筒内径：（32士1）mm。 6.2圆筒标尺零位
圆筒标尺零位：≤2mm。 6.3圆筒标尺示值误差
圆简标尺示值误差：士2mm。 6.4双十字线塑料片直径
双十字线塑料片直径：（30士1）mm。 6.5双十字线线宽
双十字线线宽：（0.50士0.10）mm。 6.6双十字线双线内侧边缘间距
双十字线双线内侧边缘间距：（1.00士0.20）mm。 7校准条件 7.1校准环境 7.1.1校准环境条件：常温。 7.1.2浊度仪校准环境应清洁，周围无腐蚀性介质，无影响使用的震源。 7.2主要标准器及配套设备
主要标准器及配套设备见表1。
2 JJF（纺织）075—2018
表1主要标准器及配套设备
不确定度或准确度等级
序号
标准器名称
测量范围
数量
或最大允许误差
总放大倍数：20×；示值分度值：0.01mm 测量范围：（0~150）mm；分度值：0.02mm 测量范围：（20~40）mm；
读数显微镜
MPE：±0.010mm
1
1
游标卡尺
MPE:±0.03mm
2
1
带表内卡规 分辨力：0.01mm；
MPE：±0.03mm
3
-
最大测量深度：80mm 测量范围：（0~1000）mm；分度值：1mm
钢直尺
MPE:±0.20mm
1
8 校准项目和校准方法 8.1 校准项目
校准项目见表2。
表2浊度计校准项目
计量特性条款
序号 1 2 3 4 5 6 7 8
校准项目外观基本要求圆筒内径圆筒标尺零位圆简标尺示值误差双十字线塑料片直径
校准方法条款
5. 1 5. 2 6.1 6.2 6.3 6. 4 6. 5 6. 6
8.2.1 8.2.2 8.2.3 8.2.4 8.2.5 8.2.6 8.2.7 8.2.8
双十字线线宽双十字线双线间距
注：根据被校准浊度计的功能和客户要求选择校准项目。
8.2校准方法 8.2.1外观校准通过目测按照第5.1外观要求进行检查。 8.2.2基本要求校准通过目测按照第5.2要求进行检查。 8.2.3圆筒内径校准
在圆简内离圆筒项端深≥80mm处横截平面沿直径方向均匀选取两个校准点，用带表内卡规分别测量两校准点圆桶内径。两个校准点测量结果的算术平均值为圆筒
