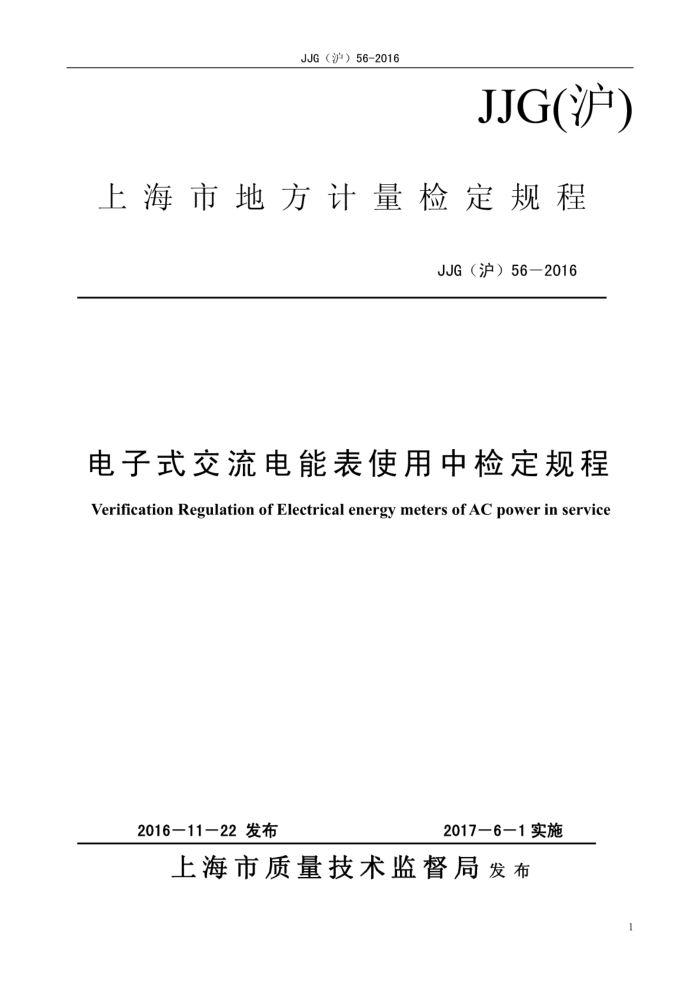

JJG（沪）56-2016
JJG(沪)
上海市地方计量检定规程
JJG（沪）56—2016
电子式交流电能表使用中检定规程 Verification Regulation of Electrical energy meters of AC power in service
2017—6-1实施
2016-11-22发布
上海市质量技术监督局发布 JJG（沪）56-2016
电子式交流电能表使用中检定规程 Verification Regulation of Electrical energy meters of JJG（沪）56-2016 AC power in service
本检定规程经上海市质量技术监督局于2016年11月4日批准，并自2017
年6月1日起施行。
归口单位：上海市质量技术监督局主要起草单位：上海市计量测试技术研究院
国网上海市电力公司电力科学研究院国网上海市电力公司上海市电能表强制检定站
参加起草单位：上海市计量协会
本规程由上海市计量测试技术研究院负责解释 JJG（沪）56-2016
本规程主要起草人：
石雷兵（上海市计量测试技术研究院）
王宏毅（国网上海市电力公司电力科学研究院）崔启明（上海市质量技术监督局）黄尚渊（国网上海市电力公司）夏东辉（上海市电能表强检站）来磊（上海市计量测试技术研究院）
本规程参与起草人：
韩志强（上海市计量测试技术研究院）
吴志群（上海市电能表强检站）
朱彬若（上海市电能表强制检定站）
钟汉亭（上海市质量技术监督局）吴伟东（国网上海市电力公司）高健强（上海市计量协会）
张琅（上海市电能表强制检定站） JJG（沪）56-2016
目 录
范围. 引用文件.
2 3 概述... 4 计量性能要求. 4.1基本误差 4. 2 潜动.. 4. 3 起动. 4. 4 时钟日计时误差， 4.5 电能表批的极限质量水平 5 通用技术要求
5.1信息. 5.2 外观... 6计量器具控制. 6.1检定条件， 6.2其他影响量. 6.3 计量标准器及主要配套设备 6.4 检定项目. 6.5检定方法 77 检定结果处理和检定周期. 7.1测量数据修约 7.2检定印证... 7.3检定周期. 附录A..
4
10 .10 .10 10 12 JJG（沪）56-2016
电子式交流电能表使用中检定规程
1范围
本规程适用于对电子式交流电能表（以下简称电能表)进行使用中检查，对电能表批可采用统计抽样方法进行使用中检查，可根据检查结果对电能表批的检定时间间隔进行调整，
2引用文件
本规程引用了下列文件： JJG596-2012电子式交流电能表 JJG597-2005交流电能表检定装置 JJG691-2014多费率交流电能表 JJF1139-2005计量器具检定周期确定原则和方法 GB/T2828.2-2008计数抽样检验程序第2部分：按极限质量（LQ）检索的孤立批检验抽
样方案。
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3概述
本规程中电子式交流电能表指由公共事业部门集中采购管理，采用直接接入方式测量居民、公建配套、小型工商业等用户电能的电子式单、三相有功电能表。该表可具有分时计量、 数据通讯等功能。
4计量性能要求 4.1基本误差
电能表的基本误差用相对误差表示。在规定的参比条件下，电能表的基本误差限应满足表1和表2规定。
如果电能表应用于测量双向电能，则表1和表2中的规定适用于每一方向的电能测量。 考虑到电能表订货时的技术要求以及使用中检查合格后可延长检定时间间隔的需要，表
1和表2规定的基本误差限均为首次检定要求的80%，如不需要延长检定时间间隔的检查按首次检定的要求。 4.2潜动
- JJG（沪）56-2016
电流线路不加电流，电压线路加115%的参比电压，电能表的测试输出在规定的时限内不应产生多于一个脉冲。 4.3起动
在参比频率、参比电压和coS@=1的条件下，电能表电流线路通以表3规定的起动电流
（三相电能表各相同时加电压和通起动电流），在规定的时限内电能表应能起动并连续记录电能。
如果该电能表为用于双向电能测量仪表，则该试验应用于每一个方向的电能测量。
表1单相电能表和平衡负载时三相电能表的基本误差限
电能表准确度等级
功率因数
负载电流1
2
1 基本误差限/% ±1.2
±2.0 ±1.6 ±2.0
0.05≤<0.1b 0.1/b≤≤Imax
1 1 0.5L 0.8C 0.5L 0.8C
±0.8 ±1.2 ±1.2 ±0.8 ±0.8
cOs
0.1≤<0.2/
±1.6
0.2l≤≤lmax
注：①Ib一基本电流；Imax，一最大电流
②角?是星形负载支路相电压与相电流间的相位差；L一感性负载，C一容性负载
2 JJG（沪）56-2016
表2不平衡负载时三相有功的基本误差限
电能表准确度等级 1
每组元件功率因数
负载电流
2
coso
基本误差限/% ±1.6
0.1/≤/≤Imax 0.2≤≤Imax
1 0.5L
±2.4 ±2.4
±1.6
注：①不平衡负载是指三相电能表电压线路加对称的三相参比电压，任一相电流线路通电流，
其余各相电流线路无电流。 ② 角0是指加在同一组驱动元件的相（线）电压与电流间的相位差。cos适用于有功电能表。
表3电能表的起动电流
准确度等级
2 0.0051b
1
0.004lb
起动电流(A)
4.4时钟日计时误差
对具有计时功能的电能表，在参比条件下，其内部时钟日计时误差限为土0.5s/d。 4.5电能表批的极限质量水平
当需检查的电能表数量较大时，可采用统计抽样的方法来判定该电能表批的质量水平。 根据GB/T2828.2-2008《计数抽样检验程序第2部分：按极限质量（LQ)检索的孤立批
检验抽样方案》，本规程采用极限质量水平LQ=5%，使用方风险10%的抽样方案。
5通用技术要求 5.1信息
电能表铭牌或显示单元应能够辨识到下列信息。
名称和型号：
制造厂名；制造计量器具许可证标志和编号： -产品所依据的标准；顺序号和制造年份；
2 JJG（沪）56-2016
参比频率、参比电压、标定电流和最大电流：仪表常数；
-
一准确度等级；计量单位
5.2外观
仪表外观完好，按钮正常，电能显示清晰，能够准确读数；封印应完好无损。
6计量器具控制 6.1检定条件
确定受检电能表计量性能应满足表4的参比条件
表4参比条件及其允许偏差
有功电能表准确度等级
参比值
参比条件
1
2
允许偏差
环境温度电压频率
参比温度参比电压参比频率
±2℃ ±1.0% ±0.3%
±2℃ ±1.0% ±0.5%
波形畸变因数小于/%
波形
正弦波
2 磁感应强度使电能表误差变化不超过/% 0.2
3
参比频率的外 磁感应强部磁感应强度
度为零
0.3
注：①磁感应强度在任何情况下应小于0.05mT。
6.2其他影响量
检定电能表时，其他影响量及其允许偏差不超过JJG596-2012、JJG691-2014中的有关
规定。 6.3计量标准器及主要配套设备
检定电能表时，使用的电能表检定装置须符合JJG597-2005中的有关规定
6.4检定项目 6.4.1单个电能表使用中检查检定项目：
4
