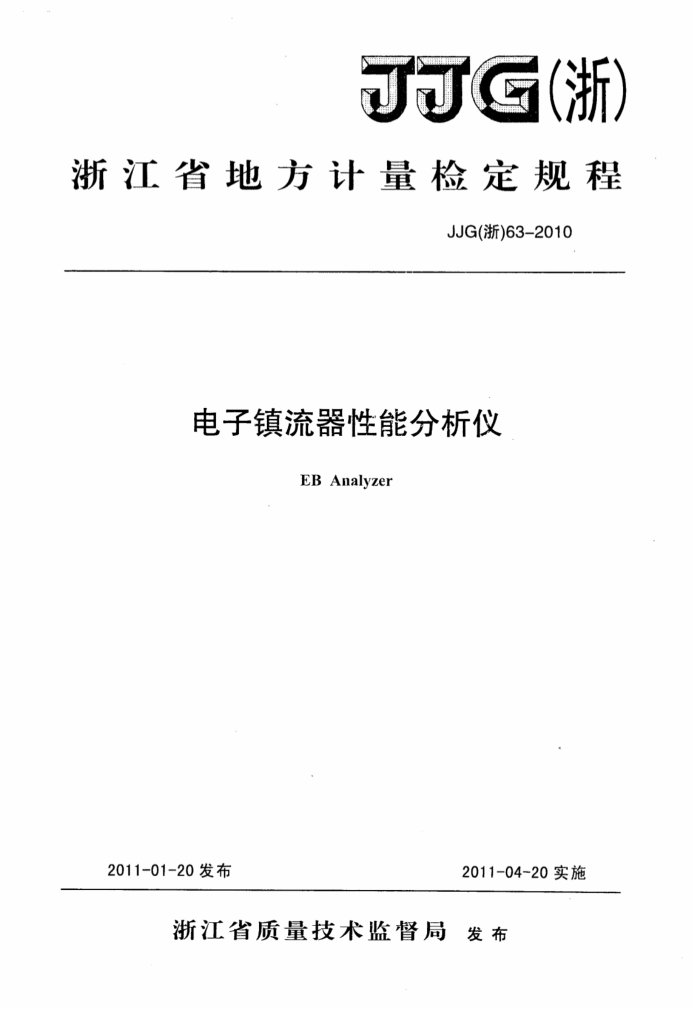

JJG（浙）
浙江省地方计量检定规程
JJG(浙)63-2010
电子镇流器性能分析仪
EB Analyzer
2011-04-20实施
2011-01-20发布
浙江省质量技术监督局发布 JJG（浙）63—2010
电子镇流器性能分析仪
JJG（浙）63-2010 代替JJG（浙）63-1999
检定规程 Verification Regulation of fEBAnalyzer
.....
..
.
本规程经浙江省质量技术监督局2011年1月20日批准，并自
2011年4月20日起施行。
归口单位：浙江省质量技术监督局主要起草单位：浙江省计量科学研究院参加起草单位：杭州远方光电信息有限公司
本规程委托浙江省计量科学研究院负责解释
建筑321---标准查询下载网 www.jz321.net JJG（浙）63—2010
本规程主要起草人：
郑孟霞（浙江省计量科学研究院）
陈志明（浙江省计量科学研究院）闵芳胜（杭州远方光电信息有限公司）
参加起草人：
刘勤 （浙江省计量科学研究院) 严湘青（浙江省计量科学研究院）林婷 (浙江省计量科学研究院) 李倩（杭州远方光电信息有限公司） JJG（浙）63—2010
录
目
1 范围
(1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (5) (10) (10) (11) .... (16) (20)
引用文献 3 概述 4 计量性能要求 4.1 基本误差 4.2 测量范围 4. 3 准确度等级 5 通用技术要求 5.1 外观及通电检查 5.2 分辨力 5.3 绝缘电阻 5. 4 工频耐压 6 计量器具控制 6.1 检定条件 6.2 检定项目， 6.3 检定方法 6.4 检定结果的处理 6.5 检定周期附录A 电子镇流器性能分析仪检定原始记录格式附录B 电子镇流器性能分析仪检定证书内页格式…. 附录C 不确定度评定实例·
2
建筑321- --标准查询下载网 www. jz321. net JJG（浙）63—2010
电子镇流器性能分析仪检定规程
1范围
本规程适用于新制造、使用中和修理后的电子镇流器性能分析仪或测量仪（以下简称分析仪）的首次检定、后续检定和使用中的检验。
2 引用文献
JJG780-1992交流数字功率表 JJF1002-1998国家计量检定规程编写规则 JJG（浙）89-2007电参数测量仪使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
电子镇流器性能分析仪是专门用于电子镇流器性能分析的仪器，有些仪器也提供通讯线、计算机软件，实现电脑与仪器通讯，从而对测试数据实行进一步处理。
分析仪可分别对电子镇流器的输入特性、输出稳态特性以及输出启动特性的一项或多项指标进行分析、测试。
4计量性能要求 4.1基本误差
以两项之和的绝对误差表示，即：
(1)
△=±（a%X+b%）
式中：△-分析仪的基本误差；
X一分析仪的读数值（交流电压、电流、功率、功率因数、频率）；而分析仪的量程值； a—与读数值有关的误差系数； b—与量程值有关的误差系数。
1 JJG（浙）63—2010
4.2 测量范围
表1～表4列出了各特性参数的参考测量范围。 4.3准确度等级
分析仪的准确度等级一般以其输入特性的准确度等级来定义，当仪表只有输出特性测量功能时，以输出特性的准确度等级来定义。多量程的分析仪，不同量程允许有不同的准确度。表1~表4列出了各特性参数的准确度等级与基本误差的关系。 4.3.1输入特性
输入特性的准确度等级分为0.2级和0.5级，技术指标见表1。
表1输入特性技术指标
准确度等级
参考测量范围（有效值）
功能
基本误差表示方式
0.2级
0.5级
交流电压(V) 交流电流(A) 0.010~5.000 ±（a%读数+b%量程） a=0.1,b=0.1 a=0.4,b=0.1 交流功率(W) 0.1~1500.0 功率因数
10.0~300.0
0.00~±1.000 ±（a%读数+b%量程） a=0，b=0.005 a=0，b=0.007 45~65
频率（(Hz)
±（a%读数+b%量程） a=0.1，b=0 a=0.2，b=0
4.3.2 输出稳态特性
输出稳态特性的准确度等级分为1级和2级，技术指标见表2。
表2输出稳态特性技术指标
准确度等级 1级
功能
参考测量范围 基本误差表示方式
2级
灯电压有效值（V) 灯丝电流有效值（A）灯电流有效值（A）导入阴极电流有效值（A） 0.010~2.000 灯电压峰值（V）
10.0~300.0 0.010~2.000 0.010~2.000
士（a%读数+b%量程） a=0，b=1 a=0,b=2
14.0~420.0 0.010~2.800 0.010~2.800
灯丝电流峰值（A) 灯电流峰值（A）导入阴极电流峰值（A) 0.010~2.800 频率（kHz）
20~70
土（a%读数+b%量程）
a=0.5，b=0
2
建筑321---标准查询下载网 www. jz321. net JJG（浙）63—2010
灯电压×灯电
a=0, b=3
灯管功率（W)
士（a%读数+b%量程）
流
4.3.3输出启动特性
输出启动特性的准确度等级为2级，技术指标见表3。
表3输出启动特性技术指标参考测量范围 基本误差表示方式 准确度等级：2级 10.0~600.0 0.010~2.000
功能
灯电压有效值（V）灯丝电流有效值（A) 灯电流有效值（A）导入阴极电流有效值（A） 0.010~2.000
土（a%读数+b%量程）
a=0,b=2
0.010~2.000
5通用技术要求 5.1外观及通电检查 5.1.1面板、机壳或铭牌上应有以下标志：产品名称及型号、制造厂名称或商标、准确度等级、出厂编号、制造日期 5.1.2外形结构应完好，外露部件应无松动，无影响其正常工作的机械损伤：其附件和说明书应齐全，标志、字符应正确清晰。 5.1.3接通电源后显示应清晰完整（输入电量后显示应连续），无缺笔划或不亮现象；各项功能可靠并能正常工作。 5.2分辨力
在最小量程测量被检分析仪的分辨力，应符合仪器使用说明书规定。 5.3绝缘电阻
电源输入端与机壳接地端之间、输入特性电压测量端短接与机壳接地之间、 输出特性电压测量端短接与机壳接地之间的绝缘电阻均应不小于20M2。 5.4工频耐压试验
电源输入端与机壳之间、输入特性电压测量端短接与机壳接地之间、输出特性电压测量端短接与机壳接地之间应分别能承受工频、正弦波、交流电压1500V （有效值）试验，持续1min，无击穿或飞弧现象。
3 JJG（浙）63—2010
6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中的检验。 6.1检定条件 6.1.1环境条件 6.1.1.1 温度：20℃±5℃，相对湿度：55%±20%。 6.1.1.2电源电压：220V±10V；电源频率50Hz土1Hz，电源波形失真≤3%。 6.1.1.3周围环境应无影响分析仪正常工作的机械振动和电磁场干扰。 6.1.2检定设备
标准装置的总不确定度应不大于被检分析仪基本误差限值的1/3～1/5。 6.1.2.1标准数字功率计
标准数字功率计应比被检分析仪高两个准确度级别。 6.1.2.2工频功率电源
输出电压（电流、频率）范围应不小于被检分析仪的量程；输出电压（电流） 3min内稳定度应不大于被检分析仪基本误差限值的1/10；输出电压（电流）波形失真应不大于1%；输出电压（电流）的调节细度应优于额定值的0.01%；相位应在0～360°内可调，调节细度应优于0.05°，稳定度应优于0.1°/3min。 6.1.2.3音频功率电源
输出电压（电流、频率）范围应不小于被检分析仪的量程；输出电压（电流） 3min内稳定度应不大于被检分析仪基本误差限值的1/5；输出电压（电流）波形失真应不大于5%；输出电压（电流）的调节细度应优于额定值的0.1%。 6.1.2.4绝缘电阻表
准确度应优于10级。 6.1.2.5耐电压测试仪
准确度应优于5级。 6.2检定项目
分析仪检定项目见表6。
