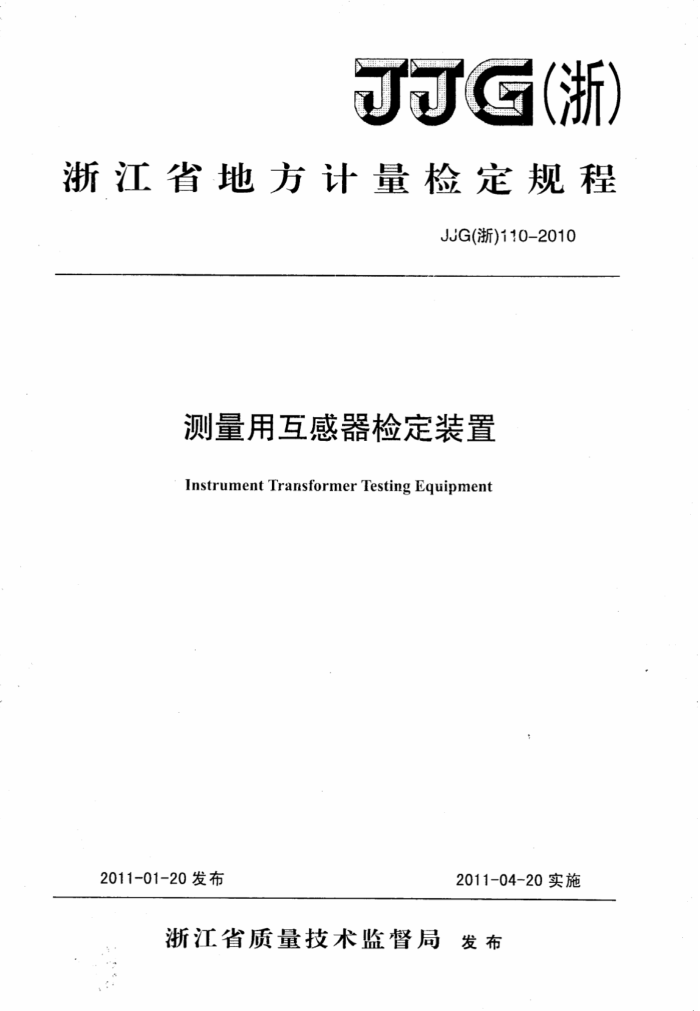

J可G(浙)
浙江省地方计量检定规程
JJG(浙)110-2010
测量用互感器检定装置 Instrument Transformer Testing Equipment
2011-01-20发布
2011-04-20实施
浙江省质量技术监督局 发布 JJG（浙）110—2010
测量用互感器检定装置
检定规程 Verification Regulation of
JJG(浙）110 2010
InstrumentTransformerTestingEquipment
本规程经浙江省质量技术监督局2010年1月20日批准，并自2011 年4月20日起施行。
归口单位：浙江省质量技术监督局主要起草单位：浙江省计量科学研究院
浙江省电力试验研究院
参加起草单位：乐清市质量技术监督检测院
宁波三维电测设备有限公司
本规程委托浙江省计量科学研究院负责解释
建筑321---标准查询下载网 www. jz.321. net JJG（浙）110—2010
本规程主要起草人：
陈志明（浙江省计量科学研究院）许灵洁（浙江省电力试验研究院）周琦 （浙江省电力试验研究院）杨国英（浙江省计量科学研究院）
参加起草人：
林华安（乐清市质量技术监督检测院）朱重冶（宁波三维电测设备有限公司）周永佳（浙江省电力试验研究院）李航康（浙江省电力试验研究院） JJG（浙）110—2010
录
目
(1) (1) (1) (1) (3) (6) (6) (7) (7) ·(14) ·(15) (16) (17) (29) (33)
1 范围·
引用文献· 3 概述
2
计量性能要求… 5 通用技术要求
4
计量器具控制 6. 1 检定条件 6.2 检定项目… 6.3 检定方法 6.4 检定结果的处理 6.5 检定周期· 附录A 退磁电阻选择参考表· 附录B 测量用互感器检定装置检定原始记录· 附录C 测量用互感器检定装置检定证书内页格式... 附录D 测量用互感器检定装置检定结果通知书内页格式·
6
.
建筑321---标准查询下载网 www. jz.321. net JJG（浙）110—2010
测量用互感器检定装置检定规程
1范围
本规程适用于额定工作频率为50Hz、用于检定0.01级及以下、电压等级 500kV及以下测量用电压互感器检定装置和用于检定0.01S级及以下、额定一次电流5000A及以下测量用电流互感器检定装置的首次检定、后续检定和使用中的检验。
对于超出本规程范围的互感器检定装置，可参照执行。
2引用文献
DL/T668-1999测量用互感器检验装置 JJG169-1993互感器校验仪 JJG313-1994测量用电流互感器 JJG314-1994测量用电压互感器 JJF1002-1998国家计量检定规程编写规则 JJG1021-2007电力互感器使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
测量用互感器检定装置是向被检的测量用电压（电流）互感器（以下简称被检互感器）供给电压（电流），并检定其测量误差及其他计量性能的所有设备组合，包括标准互感器、互感器校验仪、二次电压（电流）负荷箱、升压（流）变压器、电压（电流）调节设备，以及互感器的一次和二次回路接线等。
测量用互感器检定装置（以下简称装置）按被检互感器的种类可分为电压互感器检定装置、电流互感器检定装置（包括用于检定特殊用途S级电流互感器检定装置）、电压和电流互感器检定装置三种类型。
4计量性能要求 4.1准确度等级
1 JJG（浙）110--2010
电压互感器检定装置按准确度分为0.01、0.02和0.05级，电流互感器检定装置按准确度分为0.01S、0.01、0.02S、0.02、0.05S、和0.05级。 4.2基本误差
在表1的参比条件下，装置测量误差应不超过表2、表3和表4规定的误差限值。
表1 检定的参比条件
温度 湿度 电源频率 二次负荷 畸变系数 电源波形 环境电磁场
环境 相对
外绝缘
干扰强度在被检互感器位置由装置产生的电磁场引起的互 清洁、
额定负荷
10℃~
≤85% 50Hz±0.2Hz
≤5% 感器测量误差应
干燥
35℃
不大于被检互感器误差限值的 1/10
下限负荷
注：对1级互感器校验仪为（50±0.1）Hz。
表2 电压互感器检定装置测量误差限值比值差
相位差
装置测量误差
±% 50 80~120 20 50 80~120 20 50 80~120
±()
±crad
额定电压百分数%
20
0. 05 0.10 0.075 0. 05 4 3
0.10 0.075 0. 05
2
准确度等 0.02 0.04 0.03 0. 02 1. 2 0. 9 0.6 0.04 0. 03 0.02
级 0.01 0.02 0.015 0. 01
0.6 0. 45 0. 3 0.02 0.015 0.01
表3 电流互感器检定装置测量误差限值比值差
相位差
装置测量误差
±% 20 100~120 5 20 100~120 5 20 100~120
±（')
±crad
额定电流百分数% 准确 0.05 0. 10 0. 05 0. 05 度等 0.02 0. 04 0. 02 0.02 1. 2 0. 6 0. 6 0. 04 0.02 0.02 级 0.01 0. 02 0.01 0. 01 0.6 0.3 0. 3 0. 02 0.01 0.01
b
0.10 0.05 0. 05
2
2
2
建筑321---标准查询下载网 www. jz321. net JJG（浙）110—2010
表4S级电流互感器检定装置测量误差限值
比值差 ±% 5 20~120
相位差
装置测量误差
±() 5 20~120 1
±crad 5 20~120
额定电流百分数%
-
-
0. 05S 0.10 0. 05 0. 05 4 2
2 0.10 0.05 0. 05
准确度等 0. 02S 0.04 0. 02 0. 02 1. 2 0. 6 0. 6 0. 04 0. 02 0. 02 级
0.01S 0.02 0.01 0. 01 0. 6 0. 3 0. 3 0.02 0. 01 0. 01
4.3测量重复性
对装置进行不少于6次的重复测量，其测量结果的标准偏差值应：对电压互感器检定装置在20%～100%额定电压百分数、电流互感器检定装置在5%～100%额定电流百分数时，不大于1/10装置误差限值：对S级电流互感器的检定装置还应增加在1%额定电流百分数时，不大于1/5装置误差限值。
5通用技术要求 5.1外观及标志 5.1.1装置及所配设备的面板、机壳或铭牌上至少应有以下标志：产品名称及型号、制造厂名称、出厂编号、制造日期。对于计量器具，还应标明测量范围和准确度等级：对于升压（流）器，还应标明额定输出值。 5.1.2各种开关、按钮、端钮、调节旋钮应有明确的标志并操作灵活，显示正确、清晰。 5.1.3装置中的工作接地和保护接地应分开设置并有明显的标志。 5.1.4放置互感器校验仪的位置应加装屏蔽并接地。 5.2装置功能、监视与测量仪表以及安全防护装置 5.2.1装置功能
装置除了具有单相电压（电流）互感器误差测量功能和数据通信的功能外，一般还应有以下功能：
a）电流互感器的退磁试验装置应具有对电流互感器进行开路和闭路退磁的两种线路。闭路退磁法中使
3 JJG（浙）110—2010
用的退磁电阻，其阻值应满足不同额定二次负荷的被检电流互感器以其10～20 倍额定二次负荷值进行退磁试验的要求，其阻值误差应不大于10%，退磁电阻阻值的选择见附录A。
b）电流互感器的充磁试验当需要进行电流互感器剩磁影响试验时，应配备充磁用的直流电源，采用输
出电流容量大于1A的整流直流电源或蓄电池，输出电流的持续时间应由定时器控制。
c）电流互感器磁饱和裕度试验当需要进行电流互感器磁饱和裕度试验时，装置试验电源的输出能力应达到
被检电流互感器额定电流的1.5倍以上。
d）互感器的实际二次负荷测量装置所配互感器校验仪应具有实际二次负荷测量功能。
5.2.2监视与测量仪表 5.2.2.1装置输出监视用的电压（电流）表应为真有效值数字式仪表，应满足量程切换时阻抗值变化不大于5%，具有四位有效数字，其准确度应不低于0.5级。 对S级电流互感器检定装置的电流表在1%额定电流时的准确度可放宽至1级。 5.2.2.2开路退磁法中使用的峰值电压表量程最大为5000V，其准确度应不低于2级。 5.2.3安全防护装置
装置除应有电压击穿保护功能和过电流保护功能外，一般还应有电压、电流调节器非零位闭锁保护、电压互感器检定回路短路保护和电流互感器检定回路开路保护功能，同时还应有试验错接线报警功能。 5.3装置的试验电源 5.3.1输出范围 5.3.1.1电压互感器检定装置的输出电压范围为：装置所配标准电压互感器额定最小一次电压量程的20%～最大一次电压的120%。
注：需要时，可考虑检定额定电压因数为0.02-1.9倍范围的被检电压互感器的能力。 5.3.1.2电流互感器检定装置的输出电流范围为：对一般电流互感器检定装置为装置所配标准电流互感器额定最小一次电流量程的5%最大一次电流量程的 150%；对S级电流互感器检定装置应为相应的1%150%。
4
