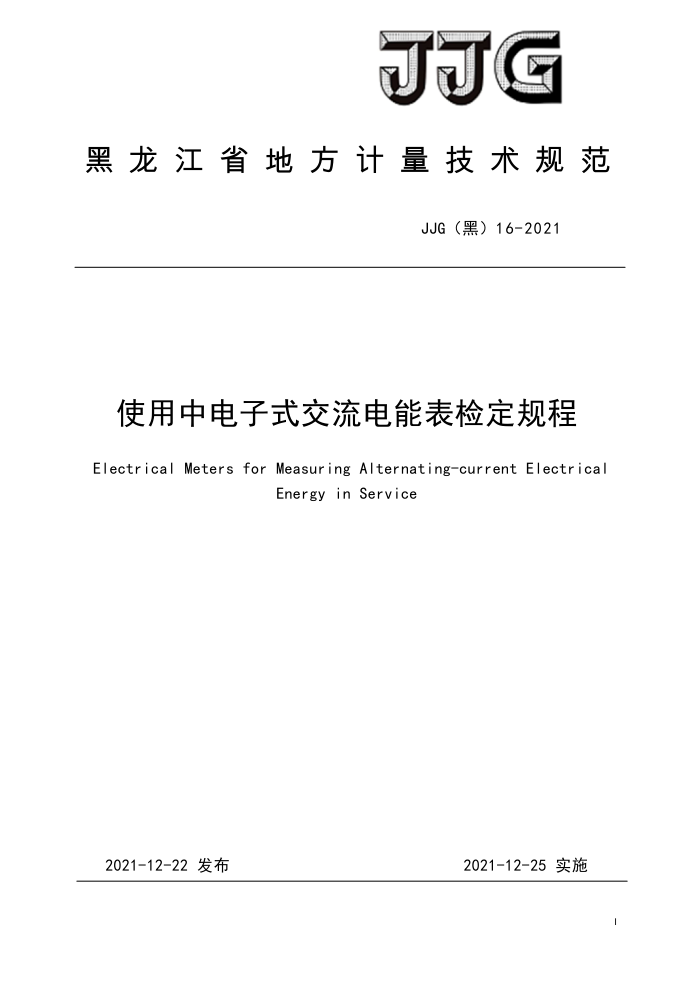

JJG
黑龙江省地方计量技术规范
JJG（黑）16-2021
使用中电子式交流电能表检定规程
Electrical Meters for Measuring Alternating-current Electrical
Energy in Service
2021-12-22发布
2021-12-25实施 JJG（黑）16-2021
黑龙江省市场监督管理局 发布
= JJG（黑）16－2021
使用中电子式交流电能表
检定规程
JJG（黑）16—2021
Electrical Meters for Measuring
Alternating-current Electrical Energy in Service
归口单位：黑龙江省市场监督管理局主要起草单位：黑龙江省计量检定测试研究院
国网黑龙江省电力有限公司
本规程委托黑龙江省计量检定测试院解释 JJG（黑）16－2021
本规范主要起草人：
于滨（黑龙江省计量检定测试院）
闫明文（国网黑龙江省电力有限公司供电服务中心）
王妍（齐齐哈尔市检验检测中心）曹宏宇（国网黑龙江省电力有限公司供电服务中心）杨晓源（国网黑龙江省电力有限公司）康德功（国网黑龙江省电力有限公司供电服务中心）杨作鹏（国网黑龙江省电力有限公司供电服务中心）
参加起草人：
彭氵 洋（国网黑龙江省电力有限公司）田文（国网黑龙江省电力有限公司供电服务中心）宫 游（国网黑龙江省电力有限公司供电服务中心）
II JJG（黑）16-2021
目 录
引 言. 1 范围. 2 引用文件. 3 概述. 4计量性能要求， 4. 1 基本误差 4.2 潜动. 4. 3 起动 4. 4 时钟日计时误差 4.5 电能表批的极限质量水平， 5通用技术要求 5. 1 信息 5.2 外观 6计量器具控制， 6. 1 检定条件 6.2 其他影响量 6.3 计量标准器及主要配套设备， 6.4 检定项目 6.5 检定方法， 6.6 检定结果处理和检定周期，附录A 批检定证书/批检定结果通知书检定结果页样式（第三页）附录B 单只电能表检定原始记录格式附录使用中电子式电能表的一种运行误差评价方法
(II) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (10) (11) (12) (13) JJG（黑）16－2021
引 言
JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成本规程制定的基础性系列规范。
本规程与JJG（黑）005-2017相比，除编辑性修改外主要技术变化如下：
一调整了本规程适用范围；一修改了检定结果的处理方式；修改了检定周期的规定；增加了“使用中电子式电能表的一种运行误差评价方法”附录。
本规程历次版本发布情况
-JJG（黑）005-2017。
I JJG（黑）16－2021
使用中电子式交流电能表检定规程
1范围
本规程适用于生活中所使用的，准确度等级为1级和2级安装式电子式交流电能表（以下简称电能表），使用到期通过状态评价延期的检定。 2引用文件
本规程引用了下列文件： JJF1002-2010 国家计量检定规程编写规则
通用计量术语及定义
JJF1001-2011 JJF1059.1-2012 测量不确定度评定与表示 JJG596-2012
电子式交流电能表
JJG597-2005 交流电能表检定装置 JJF1139-2005 计量器具检定周期确定原则和方法 GB/T2828.2-2008计数抽样检验程序第2部分：按极限质量（LQ）检索的孤立批检
验抽样方案
DL/T448-2016 电能计量装置技术管理规程凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
本规程中电子式交流电能表是指生活用，采用直接接入方式的电子式单、三相交流有功电能表。 4计量性能要求 4.1基本误差
电能表的基本误差用相对误差表示。在规定的参比条件下，电能表的基本误差限应满足规定。（见表1、表2）
如果电能表应用于测量双向电能，则表1和表2中的规定适用于每一方向的电能测
量。
H JJG（黑）16-2021
表1单相电能表和平衡负载时三相电能表的基本误差限
电能表准确度等级
负载电流1? 0.05I≤I<0.1Ib 0. 1 ≤≤ Imax 0.1≤I<0.2
功率因数
2
1
基本误差限/%
±1. 0 ± 0. 7 ±1. 0 ±1. 0 ± 0.7 ± 0.7
±1. 7 ±1. 4 ±1. 7
1 1 0. 5L 0. 8C 0. 5L 0. 8C
cos
± 1. 4
0. 2 b≤I≤ Imax
注： ①I一基本电流；Iax一最大电流。 ②角是星形负载支路相电压与相电流间的相位差；L一感性负载，C一容性负载。
表2不平衡负载?时三相有功的基本误差限
电能表准确度等级
每组元件功率因数
负载电流
2
1
cos 0 1 0. 5L
基本误差限/%
0. 1 I≤≤ Imax 0.2I≤≤I
±1. 0 ± 1. 0
± 2. 0 ±2. 0
注： ①不平衡负载是指三相电能表电压线路加对称的三相参比电压，任一相电流线路通电流，其余
各相电流线路无电流。
②角是指加在同一组驱动元件的相（线）电压与电流间的相位差。cosθ适用于有功电能表。 4.2潜动
电流线路不加电流，电压线路施加115%的参比电压，电能表的测试输出在规定的时
限内不应产生多于一个脉冲。 4.3起动
在参比频率、参比电压和cosΦ=1的条件下，电能表电流线路通以表3规定的起动电流（三相电能表各相同时加电压、通起动电流），在规定的时限内电能表应能起动并连续记录电能（见表3）。
如果该电能表为用于双向电能测量仪表，则该试验应用于每一个方向的电能测量。
表3电能表的起动电流
准确度等级
类别起动电流(A)
1 0.004Ib
2 0. 005 Ib
4.4时钟日计时误差
2
