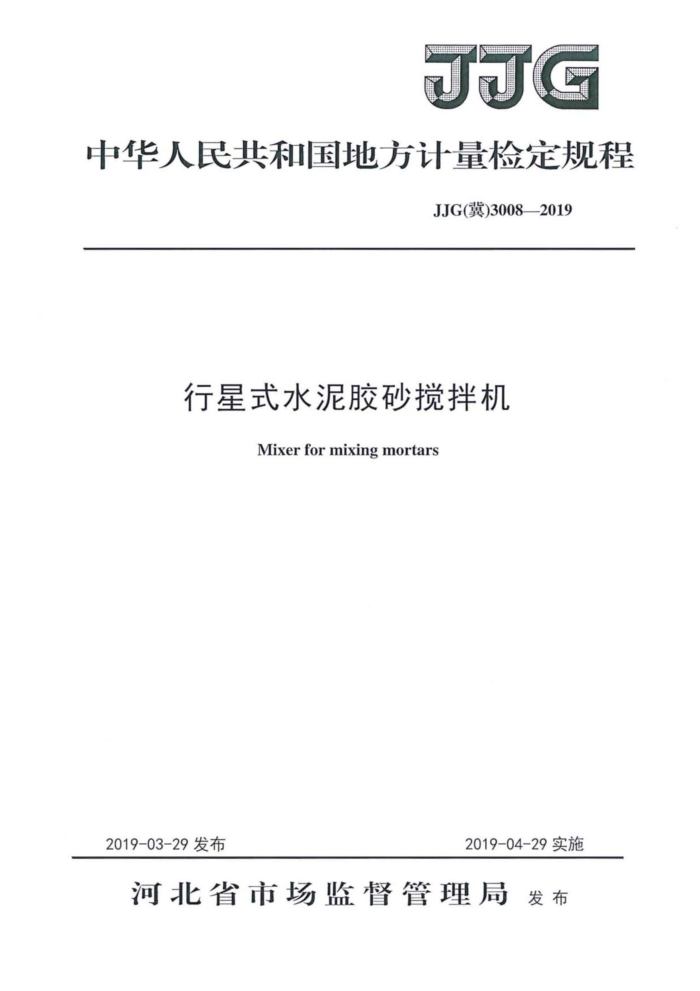

JJG
中华人民共和国地方计量检定规程
JJG(冀)30082019
行星式水泥胶砂搅拌机
Mixerformixingmortars
2019-03-29发布
2019-04-29实施
河北省市场监督管理局 发布 JJG(冀）3008—2019
行星式水泥胶砂搅拌机
JJG(冀)3008—2019
检定规程
Verification Regulation for Mixerformixingmortars
归口单位：河北省市场监督管理局
起草单位：河北省计量监督检测研究院
北京市计量检测科学研究院
天津市计量监督检测科学研究院
本规程委托河北省计量监督检测研究院负责解释
2 JJG(冀）3008—2019
主要起草人：
周立冲 河北省计量监督检测研究院张 涛 天津市计量监督检测科学研究院闫 瑞 北京市计量检测科学研究院王 鹏 天津市计量监督检测科学研究院
参与起草人：
王彦东 河北省计量监督检测研究院刘朋飞 河北省计量监督检测研究院高 坤 天津市计量监督检测科学研究院贾启坤 天津市计量监督检测科学研究院郑 辉 天津市计量监督检测科学研究院张 博 北京市计量检测科学研究院赵 强 北京市计量检测科学研究院骆 昕 北京市计量检测科学研究院全 锐 北京市计量检测科学研究院
3 JJG(冀)3008—2019
目录
引言 1.范围 2.引用文件 3.概述 4.计量性能要求 4.1搅拌叶片转速 4.2自动控制程序搅拌时间 4.3搅拌锅深度 4.4搅拌锅内径 4.5搅拌锅壁厚.. 4.6搅拌叶片总宽 4.7搅拌叶片总长 4.8搅拌叶片与锅底、锅壁的间隙 5.通用技术要求 5.1外观要求 5.2其他技术要求 6计量器具控制 6.1检定条件 6.2检定项目. 6.3检定方法 6.4检定结果的处理 6.5检定周期附录A. 附录B 附录C
.(II) ...(1) .(1) ..(1) ..(1) .(1) ..(1) ..(1) ...() .(1) ...() .(1) ..(1) ..(1) .(1) ...(2) .(2) ...(.2) .(2) ...(.3) .(4) .(4) .(5) .(6) ..(7) JJG(翼)3008—2019
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》给出的规则和格式编制。 本规程编写参照了GB/T17671-1999 《水泥胶砂强度检验方法（ISO法）》、
JC/T681-2005《行星式水泥胶砂搅拌机》等最新国家和行业标准。
本规程代替JJG（津）005-2008《水泥胶砂搅拌机》地方检定规程，与JJG（津）005-2008 《水泥胶砂搅拌机》相比，主要变化如下：
1.按照JJF1002-2010《国家计量检定规程编写规则》引言为必备内容的要求，增加了引言部分内容。
2.将计量性能部分的自动控制程序各阶段的时间要求进一步细化。 3.引用最新行业标准文件，不再检测搅拌锅的转速。 4.不再检测倒角等边缘几何参数，更加贴合行业标准和实际工作。
1 JJG(冀）3008—2019
行星式水泥胶砂搅拌机检定规程
1.范围
本规程适用于新制造、使用中和修理后的行星式水泥胶砂搅拌机（简称
搅拌机）的首次检定、后续检定和使用中检查。 2.引用文件
本规程引用下列文件： GB/T17671《水泥胶砂强度检验方法（ISO法）》 JC/T681《行星式水泥胶砂搅拌机》 凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期
的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3.概述
行星式水泥胶砂搅拌机由胶砂搅拌锅和搅拌叶片及相应结构组成。搅拌
叶片呈扇形，搅拌时作顺时针方向自转，并沿搅拌锅外沿作逆时针公转，具有高低两种速度。 4.计量性能要求 4.1搅拌叶片转速
搅拌叶片转速要求见表1
表1搅拌机搅拌叶片转速要求一览表
公转速度 (r/min) 62±5 125±10
自转速度 (r/min) 140±5 285±10
慢 速快 速
4.2自动控制程序搅拌时间：低速（30土1）S，再低速（30土1）S，高速（30 ±1）S，停（90±1）S，高速（60±1）S。 4.3搅拌锅深度：180mm±2mm。 4.4搅拌锅内径：202mm±1mm。 4.5搅拌锅壁厚：1.5mm±0.1mm。 4.6搅拌叶片总宽：135.0mm~135.5mm 4.7搅拌叶片总长：198mm±1mm。 4.8搅拌叶片与锅底、锅壁的间隙：3mm±1mm。 5.通用技术要求 5.1外观要求 5.1.1产品应带有铭牌（标明型号、规格、出厂编号、制造厂商、生产日期） JJG(冀）)3008—2019
及说明书。 5.1.2外形结构完好，无影响正常结构的机械损伤，整机没有锈蚀，其开关按键等操作灵活可靠，标志清晰明确。 5.2其他技术要求 5.2.1机头醒目位置有搅拌叶片公转方向的标志。搅拌叶片自转方向为顺时针，公转方向为逆时针，搅拌机的旋转方向应与标注方向相一致。 5.2.2搅拌机的运转的声音应正常，锅与叶片应平稳，不应有明显的跳动现象，电器控制安全，灵敏可靠。 5.2.3胶砂搅拌机的电气控制稳定可靠，整机绝缘电阻≥2MQ。 6计量器具控制 6.1检定条件 6.1.1检定时的环境条件 6.1.1.1温度：（10~35）℃：相对湿度：不超过85%。 6.1.1.2胶砂搅拌机应保持清洁，周围无腐蚀性气体。 6.1.1.3电源电压的波动不超过土10%。 6.1.2检定设备 6.1.2.1转速测量仪表：准确度优于0.5级。 6.1.2.2秒表：准确度优于0.1s。 6.1.2.3深度尺：量程200mm，分度值0.02mm。 6.1.2.4游标卡尺：量程200mm，分度值0.02mm。 6.1.2.5钢丝：直径为Φ2mm和Φ4mm。 6.1.2.6内径千分尺：分度值不大于0.02mm。 6.1.2.7测厚卡规：分度值不大于0.02mm。 6.1.2.8兆欧表额定直流电压500V，准确度不低于2.5级。 6.2检定项目
首次检定、后续检定和使用中检查的项目见表2。
表2：搅拌机的首次检定、后续检定和使用中检查项目一览表
检定项目外观检查搅拌叶片转速
首次检定
后续检定
使用中检查
+ + + + + + + +
+ + +
+ + +
自动控制程序搅拌时间
搅拌锅深度搅拌锅内径搅拌锅壁厚搅拌叶片总长搅拌叶片总宽
-
1 + 3
+ +
搅拌叶片与锅底、锅壁的间
+
+
隙
2
