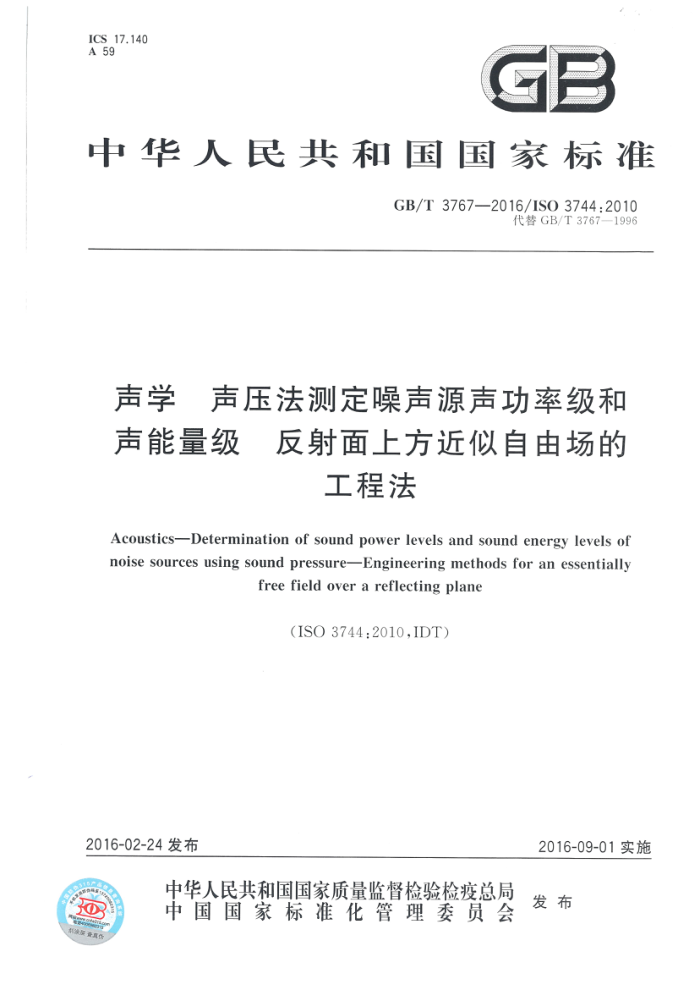

ICS 17.140 A 59
-
中华人民共和国国家标准
GB/T3767—2016/ISO3744:2010
代替GB/T3767—1996
声学声压法测定噪声源声功率级和声能量级 反射面上方近似自由场的
工程法
Acoustics-Determination of sound power levels and sound energy levels of noise sources using sound pressure-Engineering methods for an essentially
free field over a reflecting plane
(ISO 3744:2010,IDT)
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
O GB/T3767—2016/IS03744:2010
目 次
前言引言
IN
范围 2 规范性引用文件 3 术语和定义
测试环境 5 仪器 6 被测声源的确定、位置、安装和运行 7 基准体和测量面·
4
10
声功率级和声能量级的测定： 9 测量不确定度 10 记录内容 11 测试报告附录A（规范性附录） 声学环境鉴定方法附录B（规范性附录） 半球测量面上的传声器阵列附录C（规范性附录） 平行六面体测量面上的传声器阵列附录D（资料性附录） 圆柱体测量面传声器阵列附录E（规范性附录） 由频带声级计算A计权声功率级和A计权声能量级附录F（规范性附录） 半球测量面上直接测量A计权声压级的另一种传声器阵列，附录G（规范性附录） 标准气象条件下的声功率级和声能量级附录H（资料性附录） 测量不确定度信息进展指南参考文献
8
15
20 23 24
25 29 36
..46 50 52 54 55
64 GB/T3767—2016/ISO3744:2010
前言
本标准是声压法测定噪声源声功率级的系列标准之- 本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3767一1996《声学声压法测定噪声源声功率级 反射面上方近似自由场的工
程法》。
本标准与GB/T3767--1996比较，主要修改内容如下：
增加了术语和定义；增加了声能量级的测量；测量不确定度的内容作了较大补充；把“背景噪声标准”上升为“背景噪声判据”，并分别制定了相对值判据和绝对值判据；修改了指向性指数定义的表达方式；增加了圆柱形测量表面；半球面离散纯音声源的传声器位置由10个增至20个。
本标准使用翻译法等同采用ISO3744：2010《声学声压法测定噪声源声功率级和声能量级 反射面上方近似自由场的工程法》（英文版）。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3241--2010电声学倍频程和分类倍频程滤波器（IEC61260：1995，MOD） GB/T4129—2003声学 用于声功率级测定的标准声源的性能与校准要求（ISO6926： 1999,IDT) GB/T6379（所有部分） 测量方法和结果的准确度（正确度和精密度)[ISO5725（所有部分）］ GB/T68822016声学 声压法测定噪声源声功率级和声能量级消声室和半消声室精密法(ISO3745:2012,IDT)
本标准由中国科学院提出本标准由全国声学标准化技术委员会（SAC/TC17)归口。 本标准起草单位：中国科学院声学研究所、深圳中雅机电实业有限公司、合肥工业大学、同济大学、
安徽职业技术学院、浙江大学、上海市环境科学研究院、中国计量科学研究院。
本标准主要起草人：程明昆、吕亚东、田静、方庆川、李志远、毛东兴、鲍俊瑶、翟国庆、祝文英、徐欣、 尹挑、何龙标。
本标准所代替标准的历次版本发布情况为：
GB3767—1983;GB/T3767—1996
IⅡI GB/T3767—2016/ISO3744:2010
引言
本标准是对应于ISO3741、ISO3743至ISO3747的GB/T6881.1、GB/T6881.2、GB/T6881.3、 GB/T3767、GB/T3768、GB/T6882和GB/T16538系列标准之-
该系列标准规定了测定机器、设备及其附件等噪声源声功率级和声能量级的各种方法。 GB/T14367为方法的选择提供了一般指南。测量方法的选择取决于可用的测试设施环境以及声功率级和声能量级要求的精密度。可能有必要为个别噪声源建立一个噪声测试规范（见GB/T19052），以便适当选择GB/T6881.1至GB/T16538系列标准所允许的声测量面和传声器阵列，并给出测试单元所需要的安装、加载和运行条件，从而得到该条件下的声功率级和声能量级。一给定声源发射到测试环境的声功率由包围声源的假想测量面上测得的均方声压及其表面积来计算。单次声事件的声能量由它的声功率及其持续的时间来计算。
本标准规定的方法允许测定频带的或A计权的声功率级和声能量级。 测量要求更高的准确度时，可以参照GB/T6882、或GB/T6881.1[2]、GB/T16404[13-15]的方法进
行测量。如果本标准中规定的测量环境相关判据不满足，则可以参考本系列中另外的标准，或者参考 GB/T 16404[13-15] 。
本标准描述了在反射面上方近似自由场的空间内，满足GB/T19052中规定的2级准确度的测量方法。这样的测量环境可以是特殊设计的测试室、工业建筑内或户外。理想情况下，测试声源应当安装在大的开阔空间的声反射平面上。对通常安装在厂房内地面上的声源，需要考虑附近物体、墙壁和天花板不希望有的反射声以及该处出现的残留背景噪声的修正。
IV GB/T3767—2016/ISO3744:2010
声学声压法测定噪声源声功率级和声能量级 反射面上方近似自由场的
工程法
1范围
1.1概述
本标准规定了在一个或多个反射平面附近的近似自由声场环境下，用包围声源（机器或者设备）的测量面上测得的声压级来测定噪声源声功率级或声能量级的方法。利用这些测量来计算噪声源产生的频带或A计权声功率级（或者在脉冲噪声或瞬态噪声情况下的声能量级）。
注：对一给定的噪声源，不同形状的测量面可能得到不同的声功率级估算值，而相应制定的一个噪声测试规程（见
GB/T19052)给出了有关测量面选择的详细资料。
1.2噪声和噪声源的类型
本标准规定的方法适用于GB/T19052定义的各种类型的噪声（稳态、非稳态、起伏、猝发声等）。 在满足测量条件的情况下，本标准适用于各种类型和尺寸的声源（例如固定设备或缓慢移动设备、
装置、机器、部件、组件等）。
注：本标准可能不适于超高或超长的声源，例如烟、管道、传送机械、多声源工业设备等。在这种情况下，对于具
体噪声源的声发射测定，噪声测试规程GB/T19052提供了替代方法。
1.3测试环境
适于按本标准进行测量的测试环境可以位于室内或室外，被测噪声源安装在一个或多个声反射平面上或其附近。理想的环境是一个完全开放的空间，没有边界或除了安装噪声源的反射平面外无其他反射表面（例如，一个合格的半消声室），但在不太理想的环境下，规定了修正（在指定范围内）的方法。 1.4测量不确定度
给出了按本标准测定的规定频带和A计权频率声功率级和声能量级的不确定度信息。不确定度符合GB/T19052的2级准确度（工程级）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
GB/T3785.1—2010电声学声级计第1部分：规范（IEC61672-1：2002，IDT) GB/T15173--2010电声学声校准器（IEC60942：2003，IDT) GB/T19052—2003 声学 机器和设备发射的噪声 噪声测试规范起草和表述的准则
(ISO12001:1996,IDT)
ISO3382-2 声学 测试室的声学参数第2部分：普通房间的混响时间（Acoustics- Measurement of room acoustic parameters-Part 2:Reverberation time in ordinary rooms)
ISO3745 声学 声压法测定噪声源声功率级和声能量级 消声室和半消声室精密法
1 GB/T3767—2016/ISO3744:2010
式中： po——基准值，po=20μPa。 注1：由于时间平均声压级应在一确定的测量时间段内测定，故一般省略下标”T”。 注2：时间平均声压级采用A计权时，可表示为LpA.T，通常用符号LpA表示。 注3：引自ISO/TR25417：2007[20)，2.3.。
3.4
单次事件时间积分声压级 single event time-integrated sound pressure level LE 独立的单次声事件（猝发声或瞬态声)的声压的平方，在一定的时间段T（起始于tl，终止于t2）内
的积分与基准值之比，取以10为底的对数的10倍，用分贝（dB)表示。
p2(t)dt E。
·(3)
Le=10lg
式中： E。 基准值,E (20μPa)"s=4X10-1°Pas。
星.其中T。
注1：该值 可由公式注2：当用于测量声照射时（见GB/T172491998该量通常称为暴露声级见ISO/TR25417：2007[20），2.7）。
-101
3.5
测量时间段 measurement time interval T 用来确定被测噪声源时间平 声压级的部分或多 个运行时段或运行周期。
的
注：测量时间段的单位为秒
3.6
自由声场 free sound field 无边界的均匀各向同性媒质中的声场注：实际上，自由声场就毫在测试频率范围内违界或其他半扰物体
实忽略不计的声场
3.7
反射平面上的自由声场 free sound field over a reflecting plane 在无限大的反射面之上，没有其他障碍物的半空间自由场。
3.8
反射面reflectingplane 安装被测噪声源的声反射平面。
3.9
测试的频率范围 frequency range of interest 般来说.测试的频率范围包括中心频率为125Hz～8000Hz的倍频带（对于1/3倍频带，中心频
-
率为100Hz～10000Hz)。
注：对于特定的测试目的，如果测试环境和仪器性能在重建的频率范围应用时能够满足，则频率范围可以扩展或缩
减，但应在测试报告中注明测试频率范围的变化。
3.10
基准体 referencebox 恰好包围被测声源所有主要声辐射部件和安装声源的测试台架，并终止于安置被测声源反射平面
上的假想平行六面体。
注：如果需要，为了能按GB/T17248.2在噪声源旁测量发射声压级，应使用尽可能小的测试台。
3 GB/T3767—2016/ISO3744:2010
3.11
声源特征尺寸characteristicsourcedimension do 从坐标系原点到基准体最远点的距离。 注：声源特征尺寸的单位为米（m)。
3.12
测量距离 measurementdistance d 从基准体到平行六面体测量面的距离。 注：测量距离的单位为米（m)。
3.13
测量半径 measurement radius r 半球、1/2半球或者1/4半球测量面的半径。 注：测量半径的单位为米（m)。
3.14
测量面 measurement surface 面积为S，包围被测声源并在其上面布置传声器测点测量声压级的假想面，它终止于声源所在的反
射面。 3.15
背景噪声backgroundnoise 来自被测噪声源以外的其他声源的所有噪声注：背景噪声包括空气噪声、结构振动噪声和仪器中的电噪声。
3.16
背景噪声修正值 backgroundnoisecorrection K, 背景噪声对测量面上所有传声器位置的时间平均声压级的平均值(能量平均)影响的修正。 注1：背景噪声修正值用分贝（dB)表示。 注2：背景噪声修正与频率有关。对频带，修正值用K，表示，其中于是相应的中心频率；对A计权，则修正值用
K1A表示。
3.17
环境修正值 environmentalcorrection K2 测试环境的声反射和声吸收对测量面上所有传声器位置的时间平均声压级的平均值（能量平均)影
响的修正。
注1：环境修正值用分贝（dB)表示。 注2：环境修正与额率有关。对频带，修正值记为K2f，其中表示相关频带的中心频率，在A计权情况下记
为K2A。
注3：一般情况下，环境修正取决于测量面的面积S，通常K2随着S的增大而增大。
3.18
测量面的时间平均声压级surfacetime-averagedsoundpressurelevel L. 在测量面上所有传声器位置或者传声器连续移动测量路径上经背景噪声K，修正和环境K2修正
后的时间平均声压级的平均值（能量平均）。
注：测量面时间平均声压级用分贝（dB)表示。
4
