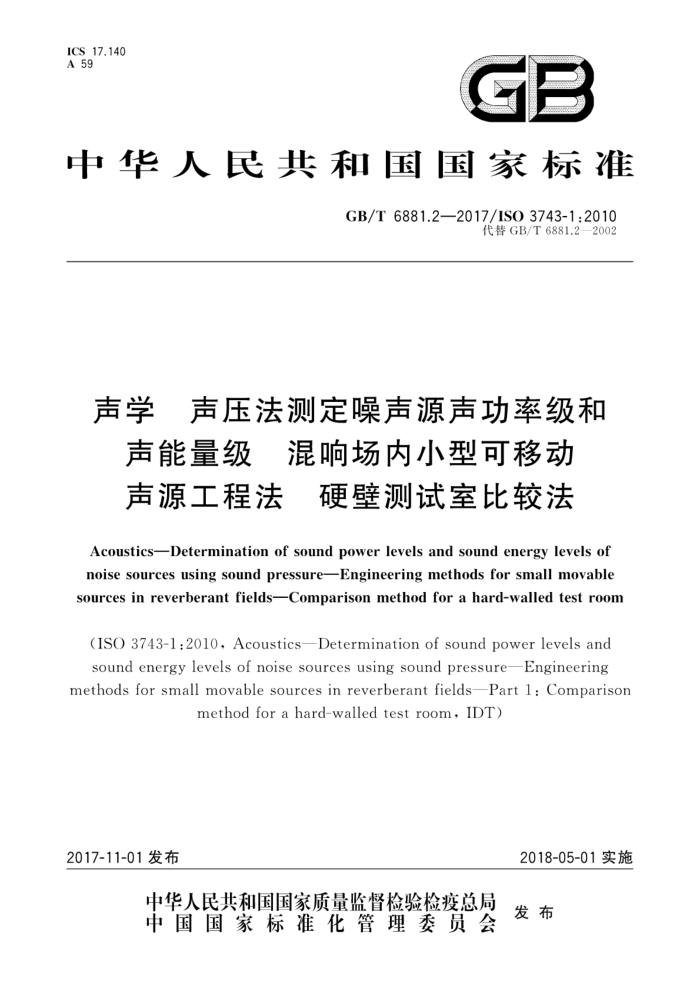

ICS _17.140 A 59
GB
中华人民共和国国家标准
GB/T6881.2—2017/ISO3743-1:2010
代替GB/T6881.2—2002
声学 声压法测定噪声源声功率级和
声能量级 混响场内小型可移动声源工程法 硬壁测试室比较法
Acoustics-Determination of sound power levels and sound energy levels of noise sources using sound pressure-Engineering methods for small movable sources in reverberant fieldsComparison method for a hard-walled test room
(ISO3743-l:2o10,AcousticsDeterminationofsoundpowerlevelsand sound energy levels of noise sources using sound pressureEngineering
methods for small movable sources inreverberantfieldsPart l:Comparison
methodforahard-walledtestroom,IDT)
2017-11-01发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T 6881.2—2017/ISO3743-1:2010
目 次
前言引言
范围 2 规范性引用文件 3 术语和定义
测试室和被测声源尺寸仪器和测量设备被测声源的定义、位置、安装和运行测量方法声功率级和声能量级的确定测量不确定度数据记录 11 测试报告附录A（规范性附录）标准气象条件下的声功率级和声能量级附录B（规范性附录） 用倍频带声功率级和声能量级计算A计权声功率级和声能量级附录C（资料性附录） 测量不确定度信息指南参考文献
5
6
X
12
10
15
16
17
18 19
2t GB/T6881.2—2017/ISO3743-1:2010
前言
GB/T6881《声学 2声压法测定噪声源声功率级和声能量级》由以下3部分组成：
GB/T6881.1 混响室精密法； GB/T 6881.2 混响场内小型可移动声源工程法 法硬壁测试室比较法； GB/T6881.3 ：混响场内小型可移动声源工程法 专用混响测试室法。
本部分为GB/T6881的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T6881.2一2002《声学声压法测定噪声源声功率级 混响场中小型可移动声源
工程法第1部分：硬壁测试室比较法》，与GB/T6881.2一2002相比主要技术内容变化如下：
增加了部分术语和定义（见第3章）；一增加了声能量级的测量方法（见8.2）；细化了测量不确定度的内容，增加了相应的附录（见第9章和附录C)；细化了基准体设置要求（见4.1和4.2)；
增加了标准声源等仪器设备的校准要求（见5.2）；增加了有关气象条件修正的内容（见附录A)；增加了有关A计权声能量级计算的内容（见附录B）。
本部分使用翻译法等同采用ISO3743-1：2010《声学声压法测定噪声源声功率级和声能量级
混响场内小型可移动声源工程法第1部分：硬壁测试室比较法》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T4129—2003声学 用于声功率级测定的标准声源的性能与校准要求（ISO6926： 1999，IDT); GB/T6379（所有部分） 测量方法与结果的准确度（正确度与精密度）「ISO5725（所有部分)。
本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分负责起草单位：浙江大学、中国科学院声学研究所、深圳中雅机电实业有限公司、同济大学、
北京市劳动保护科学研究所、中国计量科学研究院、安徽职业技术学院、合肥工业大学。
本部分主要起草人：翟国庆、李争光、程明昆、吕亚东、田静、方庆川、俞悟周、毛东兴、李孝宽、 何龙标、鲍俊瑶、李志远、徐欣、尹，
本部分所代替标准的历次版本发布情况为：
GB/T6881.2—2002
1 GB/T 6881.2—2017/IS03743-1:2010
引言
本部分是对应于ISO3740C15]～ISO374721]的GB/T6881.1、GB/T6881.2、GB/T6881.3、 GB/T3767、GB/T3768和GB/T16538系列标准之一。该系列标准规定了确定机器、设备及其部件的声功率级和声能量级的各种方法。根据试验要确定的声功率级或声能量级以及采用的测试设备选择测试方法。GB/T14367[6]为方法的选择提供了一般指南。GB/T14367[6]、GB/T6881.1[3]、 GB/T6881.3[42、GB/T3767[11、GB/T6882[5]、GB/T376821和GB/T16538E101系列标准中仅给出了有关机器和设备运行及安装条件的一般原则。有必要为各种类型声源建立测试规范，以便给出关于安装、 负载和运行条件的详细要求，得到该条件下的声功率级或声能量级。
GB/T6881的本部分给出的方法是基于被测噪声源的倍频程声压级和经校准的标准声源的倍频程声压级的比较。根据倍频程声压级可以计算出A计权声功率级或声能量级。此法适用于具有确定声学特性的硬壁测试室中的小型便携式设备。根据声源发射噪声的性质，在测试室中可测定被测噪声源的声功率级或声能量级。由于运行和安装方式的原因，此类型的测试室不适合不易移动的大型固定设备。在GB/T16538101中描述了在现场如何使用这种方法测定设备或机器的声功率或声能量级
GB/T6881的本部分中规定的方法允许各频带和/或A计权声功率级、声能量级的测定 GB/T6881的本部分给出的方法满足GB/T19052中定义的2级准确度（工程级）。要求更高准确
度时，可参照GB/T14367[6]或GB/T1640479的适当部分。如果不满足GB/T6881本部分的相关准则，可采用GB/T6881系列中的另外标准或GB/T164047[9]的适当部分
I GB/T6881.2—2017/ISO3743-1:2010
声学声压法测定噪声源声功率级和
声能量级混响场内小型可移动声源工程法 硬壁测试室比较法
1范围
1.1概述
GB/T6881的本部分规定了确定噪声源声功率级或声能量级的方法。该方法通过测量并比较安
装于规定特性的硬壁测试室中的被测声源（机器或设备）和经过校准的标准声源发射的声压级，由测得的声压级计算被测声源的倍频带声功率级（或猝发声、瞬态噪声情况下的声能量级）。A计权声功率级或A计权声能量级由倍频带声级计算获得
1.2噪声与噪声源类型
本部分适用于GB/T19052一2003中定义的各种类型的噪声（稳态、非稳态、起伏、猝发声等）。 被测声源可以是装置、机器、部件或配件等。被测声源的最大尺寸与用于声学测量的房间大小有关
（见4.2）。 1.3 测试环境
本部分的测量环境为具有规定声学特性的硬壁测试室， 1.4 测量不确定度
本部分给出了倍频带和A计权声功率级、声能量级的不确定度。不确定度符合GB/T19052一 2003的2级准确度（工程级）要求。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T3241—2010电声学1 倍频程和分数倍频程滤波器（IEC61260：1995，IDT） GB/T3785.1—2010 电声学声级计第1部分：规范（IEC61672-1：2002，IDT) GB/T15173—2010 电声学声校准器（IEC60942：2003，IDT） GB/T19052—2003 声学 机器和设备发射的噪声 噪声测试规范起草和表述的准则
(ISO12001:1996,IDT)
ISO5725（所有部分） 测量方法和结果的准确度（正确度和精密度）[Accuracy（truenessandpre cision) of measurement methods and results
ISO6926声学用于声功率级测定的标准声源的性能与校准要求（Acoustics一Requirements for the performance and calibration of reference sound sources for the determination of sound power levels)
ISO/IECGuide98-3 测量的不确定度 第3部分：测量中不确定度的表述指南[Uncertaintyof
1 GB/T6881.2—2017/ISO3743-1:2010
3.5
测量持续时间 measurement time interval T 用来确定被测噪声源时间平均声压级的部分或多个运行时段或运行周期。 注：测量持续时间的单位为秒(s)。
3.6
比较法 comparisonmethod 在相同运行环境下，通过将被测声源产生的声压级平均值与声功率输出值已知的标准声源产生的
声压级平均值进行对比，来确定被测声源的声功率级或声能量级的方法 3.7
硬壁测试室 hard-walledtestroom 在测试频率范围内，测试室所有内表面（包括地面和顶棚）都具有高反射声学性能的房间。
3.8
混响声场 reverberant sound field 在测试室中，来自声源的直达声能可忽略的声场，
3.9
吸声系数 soundabsorptioncoefficient α 在给定频率和规定条件下，未被表面反射的声功率与人射声功率之比。
3.10
标准声源 referencesound source 满足规定要求的声源。 注：具体要求在GB/T4129—2003的第5章中给出。
3.11
测量频率范围 frequencyrange of interest -般情况下为从中心频率125Hz～8000Hz的倍频带。 注：特殊情况下，如果测试环境、标准声源和仪器的技术指标都能满足改变后的频率范围，则频率范围可向下扩展
至63Hz倍频带，但向上扩展不能超过8000Hz倍频带。任何频率范围的缩小和扩展，都需在报告中明确说明。
3.12
基准体 referencebox 恰好包围被测声源所有主要声辐射部件和安装声源的测试台架，并终止于被测声源所在测试室地
面的假想正平行六面体，
注：如果需要，宜使用尽可能小的测试台架，以便能按ISO11200[2～ISO11204L31]系列标准的要求在噪声源旁测
量发射声压级。
3.13
背景噪声 backgroundnoise 来自被测噪声源以外的其他声源的所有噪声注：背景噪声包括空气噪声、结构振动噪声和仪器中的电噪声。
3.14
背景噪声修正值 background noise correction K, 由于背景噪声影响，对每个被测的声压级进行修正的值。 注1：背景噪声修正值单位为分贝（dB)，注2：背景噪声修正值与频率有关，修正值表示为K1，其中f是相应频带的中心频率，在A计权时表示为K1A。
3 GB/T6881.2—2017/ISO3743-1:2010
3.15
声功率 soundpower P 声功率是测量面上一点的声压力与该点质点速度在测量面法线方向上分量u。的乘积在整个测量
面上的积分。
注1：声功率的单位为瓦（W）。 注2：该值与声源单位时间内发射的空气声能量有关。
3.16
声功率级 sound power level Lw 声源声功率P与基准值P。之比，取以10为底的对数的10倍，单位为分贝（dB），见式（4)。
Lw=10lg p。
P
..(4)
式中： P. 声功率基准值，单位为瓦（W），P，=1X10-12W 注1：如果应用GB/T3785.1一2010规定的特定频率计权和/或应用特定的频带，则需要用适当的下标标明.例如，
LwA表示A计权声功率级。 注2：参考ISO 80000-8:2007[32],8-23。
3.17
声能量 sound energy J 声功率P在一定持续时间段T（起始于t1，终止于t)的积分，见式（5）。
2 J=/P(t)dt
..(5)
I
注1：声能量的单位为焦耳(J)。 注2：该量特别适用于非稳态的、间歇的声音事件
3.18
声能量级 sound energy level LJ 声能量J与基准声能量J。之比，取以10为底的对数的10倍，单位为分贝（dB），见式（6）。
L, =10lg 。
J
.(6)
式中： J。 声能量基准值，单位为焦耳（J），J。=1X10-12J 注：如果应用GB/T3785.1一2010规定的特定频率计权和/或应用特定的频带，则需要用适当的下标表明，例如，
LIA表示A计权声能量级。
4测试室和被测声源尺寸
4.1 基准体
为判断测试室尺寸规格是否符合要求，应首先确定基准体。基准体是假想的包围被测噪声源的最小正平行六面体。被测噪声源应包括所有显著的发声源，包括不能移除或不能足够降低其噪声的辅助设备：此时基准体应相应适当扩展。在定义基准体的尺寸时，非显著声辐射的凸出部件可不予考虑。
4
