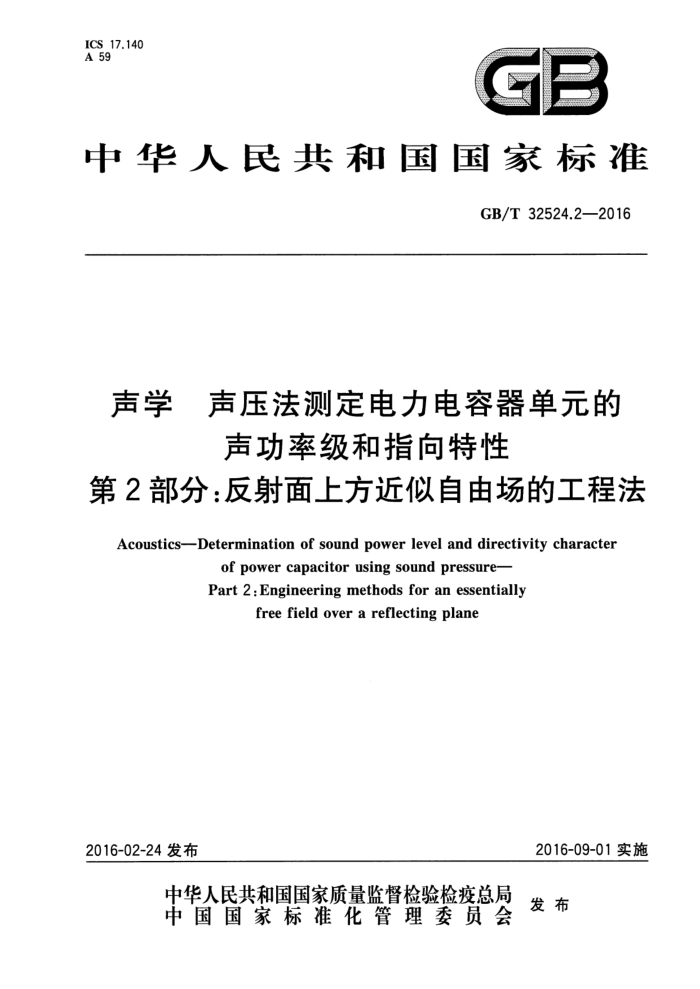

ICS 17.140 A 59
GB
中华人民共和国国家标准
GB/T 32524.2—2016
声学 声压法测定电力电容器单元的
声功率级和指向特性
第2部分：反射面上方近似自由场的工程法
Acoustics-Determinationof sound power level anddirectivity character
ofpowercapacitorusingsoundpressure- Part 2 : Engineering methods for an essentially
free field over a reflecting plane
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T32524.2—2016
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 测试环境及要求 5 仪器与设备要求 6 电容器单元的安装与要求 n
11
.
电容器单元的加载 8 测量面与测点位置 9 声功率级的确定 10 测量不确定度 11 记录内容 12 测试报告附录A（规范性附录） 声学环境鉴定方法附录B（规范性附录） 用1/3倍频带声功率级计算A计权声功率级，附录C（规范性附录） 标准气象条件下的声功率级· 附录D（资料性附录） 测量不确定度信息指南附录E（资料性附录） 电容器单元声功率级与指向特性测量记录表参考文献
.
10 11
13 14 15 16 20 22 23 33 34
. GB/T32524.2—2016
前言
GB/T32524《声学声压法测定电力电容器单元的声功率级和指向特性》分为两个部分：
一第1部分：半消声室精密法一第2部分：反射面上方近似自由场的工程法。 本部分是GB/T32524的第2部分。 本部分按照GB/T1.12009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：合肥工业大学、南方电网科学研究院有限责任公司、深圳中雅机电实业有限公司、
中国科学院声学研究所、桂林电力电容器有限责任公司、北京市劳动保护科学研究所、浙江大学。
本部分主要起草人：李志远、黄莹、方庆川、程明昆、梁琮、吕亚东、李晓东、徐欣、旷冬伟、李孝宽陆益民、黄成、陈章位。
I GB/T32524.2—2016
引言
为了能对电力电容器辐射的噪声进行统一评价和比较，并能为电力系统具体工程项目的噪声设计与控制提供依据，本部分规定了在一个反射面上方近似自由场的环境中，采用声压法测定电力电容器单元在工程要求的工况条件下辐射的噪声声功率级及指向特性的工程级方法。为了保证本部分的测量能达到GB/T19052规定的工程级（2级）测量要求，本部分重点对电力电容器进行模拟实际工况加载、测试仪器的选择与使用、测试环境的要求、安装条件、测量面与测点布置等问题给出了具体的规定。
本部分规定的方法用频带声级或A计权声级测定电力电容器单元的声功率级和表达指向特性。 根据本部分的方法测定的声功率级及指向特性，可用于对同类电力电容器单元的噪声质量水平进
行比较、为具体工程项目的噪声设计提供依据。
Ⅱ GB/T32524.2—2016
声学声压法测定电力电容器单元的
声功率级和指向特性
第2部分：反射面上方近似自由场的工程法
1范围
GB/T32524的本部分规定了电力电容器单元（以下简称电容器单元）在一个反射面上方近似自由场的条件下，通过在包围电容器单元的测量表面上测量的声压级来确定电容器单元声功率级的方法，本部分测量的不确定度符合GB/T19052的工程级（2级）要求。
本部分的测试频率范围为包括中心频率为125Hz～2000Hz的倍频带或中心频率为100Hz～ 3150Hz的1/3倍频带，根据需要，频率范围可以扩大或者缩小，但测量环境应符合频率范围的要求。
本部分适用于标称电压1kV及以上的交流滤波电容器、直流滤波电容器、并联电容器等，其他电力电容器可参考本部分执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3241电声学倍频程和分数倍频程滤波器 GB/T3767一2016声学声压级测定噪声源声功率级和声能量级反射面上近似自由场的工
程法
GB/T3785.1 电声学声级计第1部分：规范 GB/T4129一2003声学用于声功率级测定的标准声源的性能与校准要求 GB/T6882 声学声压法测定噪声源声功率级消声室和半消声室精密法 GB/T 15173 ：电声学声校准器 GB/T16538 声学声压法测定噪声源声功率级现场比较法 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 GB/T19052 声学机器和设备辐射的噪声噪声测试规范起草和表述的准则 GB/T20993 高压直流输电系统用直流滤波电容器及中性母线冲击电容器 GB/T20994高压直流输电系统用并联电容器及交流滤波电容器 GB26861一2011电力安全工作规程高压试验室部分
3术语和定义
下列术语和定义适用于本文件。
3.1
声压soundpressure p 瞬时压强与静态压强之差。 注：单位为帕斯卡(Pa)。 GB/T32524.2—2016
[GB/T3767—2016,定义3.1]
3.2
声压级soundpressurelevel Le 声压p的平方与基准声压p。的平方之比的以10为底的对数的10倍，用分贝（dB)表示。
L,=10 lg p?
(1 )
pe
式中： po- 基准值，力。=20×10-6Pa。 注：要标明所使用的额率计权或额带宽度及时间计权，例如，具有S(慢)时间计权的A计权声压级是LpAs。 [GB/T3767—2016,定义3.2]
3.3
时间平均声压级 time-averaged sound pressure level L,T 在指定的持续时间间隔T（起始于t，终止于t2)内，声压力平方的时间均值与基准值平方之比，取
以10为底的对数的10倍，用分贝（dB)表示。
.
p(t)dt p:
Lr=10 lg T
...(2)
式中： Po- 基准值，P。=20×10-6Pa。 注1：由于时间平均声压级必须在一确定的测量时间间隔内测定，故一般省略下标“T”。 注2：时间平均声压级采用A计权时，可表示为LA·T，通常用符号L表示。 ［GB/T3767—2016，定义3.3]
3.4
声功率soundpower P 测量面元上一点的声压力与面元上该点质点速度的法向分量u的乘积在整个测量面上积分。 注：声功率的单位是瓦（W)。 ［GB/T3767—2016,定义3.20]
3.5
声功率级 soundpowerlevel Lw 声源的声功率P与基准值P。之比的以10为底的对数的10倍，用分贝（dB)表示。
Lw =10 lg P.
P
(3)
式中： P。——基准值,P。=10-12W。 注：要标明所使用的频率计权或额带宽度，如A计权声功率级表示为LwA。 [GB/T3767—2016,定义3.21]
3.6
离散音discretetone 导致有音调感觉的周期性声压变化。 注1：离散音可以是纯正弦变化(有时称为"纯音")的声音，其额谱由正弦额率值处的单个的尖峰组成；也可以是非 2 GB/T32524.2—2016
正弦变化的声音，其频谱由基频上的尖峰和在基频的谐波上出现的其他尖峰组成，
注2：滤波电容器等电力设备工作时辐射的声音是典型的离散音。
3.7
自由声场 杨freesoundfield 无边界的均匀各向同性媒质中的声场。 注：实际上，自由声场就是在测试频率范围内边界或其他干扰物体的反射可以忽略不计的声场。 ［GB/T3767-—2016,定义3.6］
3.8
反射面 reflectingplane 安装被测噪声源的声反射平面。 ［GB/T3767—2016,定义3.8］
3.9
.
反射面上的自由声场 free sound field overa reflectingplane 在无限大的反射平面之上，没有其他障碍的半空间的自由声场，［GB/T3767—2016，定义3.7]
3.10
基准体 referencebox 恰好包围被测声源所有主要声辐射部件和安装声源的测试台架，并终止于安置被测声源反射平面
上的假想平行六面体。
注：应使用尽可能小的测试台。 [GB/T3767—2016,定义3.10]］
3.11
声源特性尺寸 characteristicsourcedimension do 从坐标系原点到基准体最远点的距离，单位为米（m）。 [GB/T3767—2016,定义3.11]
3.12
测量距离 measurement distance d 从基准体到平行六面体测量面的距离，单位为米（m）。 ［GB/T3767—2016，定义3.12]。
3.13
测量面 measurement surface 面积为S，包围被测声源并在其上面布置传声器测点测量声压级的假想面，它终止于声源所在的反
射面。
[GB/T3767—2016,定义3.14] 3.14
背景噪声backgroundnoise 来自被测噪声源以外的其他声源的所有噪声。 注1：背景噪声包含空气声、结构振动噪声和仪器中的电噪声。 注2：在电容器噪声测量时的背景噪声还要考虑电容器运行时加载设备的噪声影响。 [GB/T3767—2016,定义3.15]
3 GB/T32524.2—2016
3.15
背景噪声修正值backgroundnoisecorrection K 对测量面上每个传声器位置处测量的时间平均声压级平均值（能量平均）进行背景噪声影响修正
的值。
注1：背景噪声修正用分贝(dB)表示。 注2：背景噪声修正与频率有关，修正值用K1表示，其中是相应的中心频率，在A计权时用K1A表示。 ［GB/T3767—2016,定义3.16］
3.16
环境修正值 environmentalcorrection K: 考虑测试环境的声反射和声吸收对测量面上所有传声器位置处的时间平均声压级平均值（能量平
均)的影响所进行修正的值。
注1：环境修正值用分贝(dB)表示。 注2：环境修正与频率相关。在某个额带下修正记为K2f，其中f表示相关额带中心频率，在A计权情况下记
为K2A。
注3：一般情况下，环境修正取决于测量表面积S，通常K。随着S的增大而增大。 [GB/T3767—2016，定义3.17］
3.17
测量面的时间平均声压级surfacetime-averagedsoundpressurelevel L 在测量表面上所有传声器位置处经背景噪声修正和环境修正后的时间平均声压级的平均值（能量
平均），用分贝（dB)表示。
[GB/T3767—2016,定义3.18］
3.18
表观指向性指数 apparentdirectivity index Di 被测声源在第i个传声器位置方向辐射的声音相对于测量面的声辐射平均值相差程度的度量：
D=Li(ST)-[LST)-K]
.*.(4)
式中： L pi(ST) 被测声源运行时，在测量面上第讠个传声器位置经背景噪声修正后的时间平均（或单一
事件时间积分）声压级，用分贝（dB)表示；
L'p(ST) 被测声源运行时，在测量面上所有传声器位置的时间平均（或单一事件时间积分）声压
-
级的平均值，用分贝（dB)表示；
K1 背景噪声修正值，用分贝（dB)表示。 注1：表观指向性指数用分贝（dB)表示。 注2：表观指向性指数由经过背景噪声修正的被测声源的声压级确定，但声学环境的影响没有进行修正。 ［GB/T3767—2016,定义3.24]
3.19
电容器单元 capacitorunit 由一个或多个电容器元件组装于单个外壳中并连有引出接线端子的组装体。 GB/T20994—2007，定义1.3.2
4
