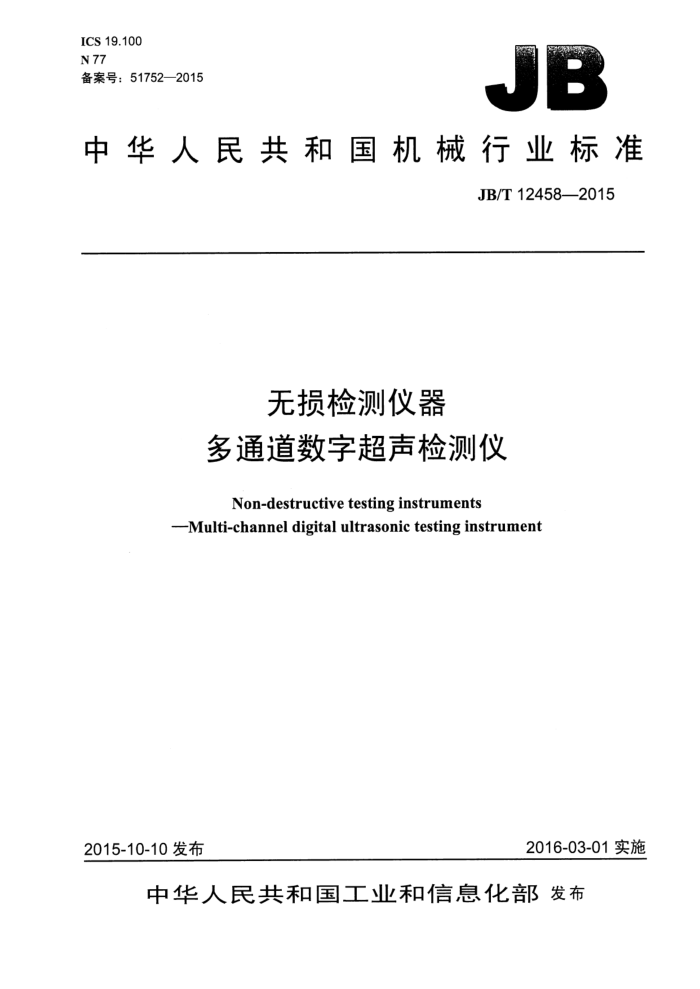

ICS 19.100 N 77 备案号：51752—2015
JB
中华人民共和国机械行业标准
JB/T12458—2015
无损检测仪器
多通道数字超声检测仪
Non-destructivetestinginstruments
Multi-channel digital ultrasonic testing instrument
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准无损检测仪器
多通道数字超声检测仪
JB/T12458—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.5印张·44千字 2016年4月第1版第1次印刷
定价：24.00元
*
书号：15111·13376 网址：http：//www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12458—2015
目 次
前言. 范围.
1
2 规范性引用文件 3 术语和定义. 4 符号和含义， 5 技术要求. 5.1 外观... 5.2 稳定性. 5.3 通道间灵敏度余量偏差 5.4 脉冲重复频率 5.5 有效输出阻抗 5.6 发射脉冲电压（峰-峰值） 5.7 发射脉冲上升时间， 5.8 发射脉冲宽度... 5.9 发射脉冲反冲幅度 5.10 发射器到接收器的串扰抑制， 5.11 发射脉冲后盲区 5.12 放大器的频率响应 5.13 等效输入噪声， 5.14 衰减器误差 5.15 垂直线性误差 5.16 有效增益范围 5.17 瞬时分辨力.. 5.18 时基线性误差 5.19 数字采样误差 5.20 超声检测仪的响应时间 5.21 安全要求，
5.22 环境适应性要求检验方法
6
6.1 检验条件. 6.2 检验用主要设备， 6.3 外观的检验... 6.4 稳定性的检验. 6.5 通道间灵敏度余量偏差的检验 6.6 脉冲重复频率的检验 6.7 有效输出阻抗的检验... 6.8 发射脉冲电压、脉冲上升时间、脉冲宽度和脉冲反冲幅度的检验 6.9 发射器到接收器的串扰抑制检验
6
X JB/T12458—2015
6.10 发射脉冲后盲区的检验 6.11 放大器频率响应的检验 6.12 等效输入噪声的检验， 6.13 衰减器误差的检验. 6.14 垂直线性误差的检验， 6.15 有效增益范围的检验， 6.16 瞬时分辨力的检验 6.17 时基线性误差的检验 6.18 数字采样误差的检验 6.19 超声检测仪响应时间的检验， 6.20 安全要求 6.21 环境适应性要求 7检验规则 7.1 出厂检验和型式检验项目 7.2 出厂检验 7.3 型式检验， 7.4 判定规则 8标志、包装、运输和贮存 8.1 标志， 8.2 包装 8.3 运输. 8.4 贮存
10
. 13
13 14 14 15 .15 16 16
17
17
18 18 18
A 0 18
图 1 防止发射脉冲损坏检测设备的保护电路，图2 测量发射脉冲参数图3 测量发射串扰抑制的连接方式图4 测量发射脉冲后盲区的设备连接方式，图5 测量发射脉冲后盲区时在超声检测仪显示屏上的波形图图6 设备的通用连接方式图7采用通用的设备连接方式产生的检测波形图8用于检测时基线性的信号时序图图9测量超声检测仪响应时间的时序图.
0
U
10
12
13
.... 14
16
表1符号和含义，表2垂直线性的理论值和允差值表3出厂检验和型式检验项目
R
13 17
II JB/T12458—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：广东汕头超声电子股份有限公司超声仪器分公司、济宁鲁科检测器材有限公司、
辽宁仪表研究所、武汉中科创新技术股份有限公司、云南省特种设备安全检测研究院、南昌铁路局工务检测所、华南理工大学电子与信息学院、宝鸡机车检修厂、黑龙江省电力科学研究院金属所、常州超声电子有限公司。
本标准主要起草人：陈伟、詹俊生、马军、徐波、王子成、陆健、马跃平、姚若河、王亚象、池永斌、潘振新。
本标准为首次发布。
III JB/T12458—2015
无损检测仪器多通道数字超声检测仪
1范围
本标准规定了多通道数字超声检测仪（以下简称超声检测仪）的术语和定义、技术要求、检验方法检验规则、标志、包装、运输和贮存等内容。
本标准适用于多通道数字超声检测仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2611—2007试验机通用技术要求 GB/T6587—2012电子测量仪器通用规范 GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T12604.1一2005无损检测术语超声检测
3术语和定义
GB/T12604.1一2005界定的以及下列术语和定义适用于本文件。
3.1
多通道multi-channel 具有两个及以上的检测通道，各检测通道具有独立的发射、接收单元。
3.2
放大器频率响应 iamplifierfrequencyresponse 放大器增益随输入信号频率变化的关系。 注：通常用增益（一般指峰值增益）对频率的特性曲线表示。
3.3
放大器带宽amplifierbandwidth 放大器频谱图中上、下限频率之间的宽度。本标准采用的上、下限频率是指比峰值幅度降低3dB
的频率点。 3.4
发射串扰抑制 Jcrosstalkdampingduringtransmission 当超声检测仪设置为双探头（即发射器与接收器独立分开）工作方式时，在发射脉冲过程中，发射
脉冲从发射器输出端到接收器输入端的能量泄漏抑制量。 3.5
相邻通道发射串扰抑制adjacent-channelcrosstalkdampingduringtransmission 当超声检测仪设置为双探头（即发射器与接收器独立分开）工作方式时，在发射脉冲过程中，发射
1 JB/T12458—2015
脉冲从发射器输出端到相邻通道接收器输入端的能量泄漏抑制量。 3.6
发射脉冲后盲区 deadtimeaftertransmitterpulse 采用脉冲回波技术时，放大器由于发射脉冲而饱和，发射脉冲启始后，放大器无法响应输入信号的
时间。 3.7
数字采样误差digitizationsamplingerror 输入信号的显示幅度因模-数转换器周期性采样而引入的误差。
3.8
有效增益范围dynamicrange 超声检测仪能够显示的最大信号幅度与最小信号幅度之比。超声检测仪可显示的最小信号受系统噪
声的限制，可显示的最大信号受放大器饱和的限制。 3.9
等效输入噪声equivalentinputnoise 在超声检测仪显示屏上观察到的噪声电平的一种量度，由接收器的输入端测得的输入信号引起的电
平确定。如果放大器本身没有噪声信号，则显示屏显示的信号电平就会与输入信号电平相同。 3.10
脉冲上升时间pulserisetime 脉冲前沿的幅度从其峰值幅度的10%上升到90%所需的时间。
3.11
脉冲反冲pulsereverberation 发射脉冲波形中在预期输出后的回波的最大幅度。
3.12
数字超声检测仪的响应时间 responsetimeofdigitalultrasonicinstrument 数字超声检测仪从检测到信号至显示其峰值幅度90%所需的时间。
3.13
瞬时分瓣力 Jtemporalresolution 当两个脉冲形成的波谷与波峰相差6dB时，两个脉冲前沿的最小时间间隔即为超声检测仪的瞬时
分辨力。 3.14
窄脉冲shortpulse 脉冲幅度超过其峰值幅度一半的时间间隔内，占宽小于1.5个周期的射频脉冲。
4 符号和含义
符号和含义见表1。
表1符号和含义
符号 B Ds D f
单位 mm dB dB Hz
含义
测试时基线性误差时的时基线范围设置值发射器到同一通道接收器的串扰抑制发射器到相邻通道接收器的串扰抑制频谱中-3dB的下限频率
2 JB/T12458—2015
表1符号和含义（续）
符号 Fnx f f Lmax nin s Sa
单位 Hz Hz Hz mm V//Hz dB dB dB dB 5 5 5 v v v > v v v v v Q Hz % dB
含义
频谱中最大幅度的频率频谱中-3dB的上限频率中心频率测试信号的前沿与其在显示屏上对应水平刻度值的最大偏差值接收器输入端的每平方根带宽噪声衰减器设定值有效增益范围 ?2/200mm孔波幅度为50%时，各通道的增益读数噪声电平不大于10%时，各通道的增益读数瞬时分辨力脉冲宽度发射脉冲幅度从峰值幅度的10%上升到90%的时间与发射器同一通道的接收器输入电压接收器等效输入噪声与发射器相邻通道的接收器输入电压输入电压接收器最大输入电压接收器最小输入电压发射脉冲反冲幅度发射器带502负载时，其发射脉冲的电压幅度发射器带752负载时，其发射脉冲的电压幅度发射器的输出阻抗频带宽度时基线性误差各通道的灵敏度余量时间增量
Si、S2、*、Sn Si、Si、.、Sh
tAI、 tA2 ta t Ve Vein Ve Vin Vmax Vmin V Vso Vrs Za 4f AL
AS,、AS2、***、AS.
AT
S
5 技术要求
5.1 外观
超声检测仪的外观质量应符合GB/T2611一2007中第10章的规定。 5.2 稳定性 5.2.1 预热后的稳定性
预热后的稳定性要求如下： a）信号幅度变化不应超过全屏幅度的土2%； b）信号沿时基线漂移不应超过全屏宽度的土1%。
3
