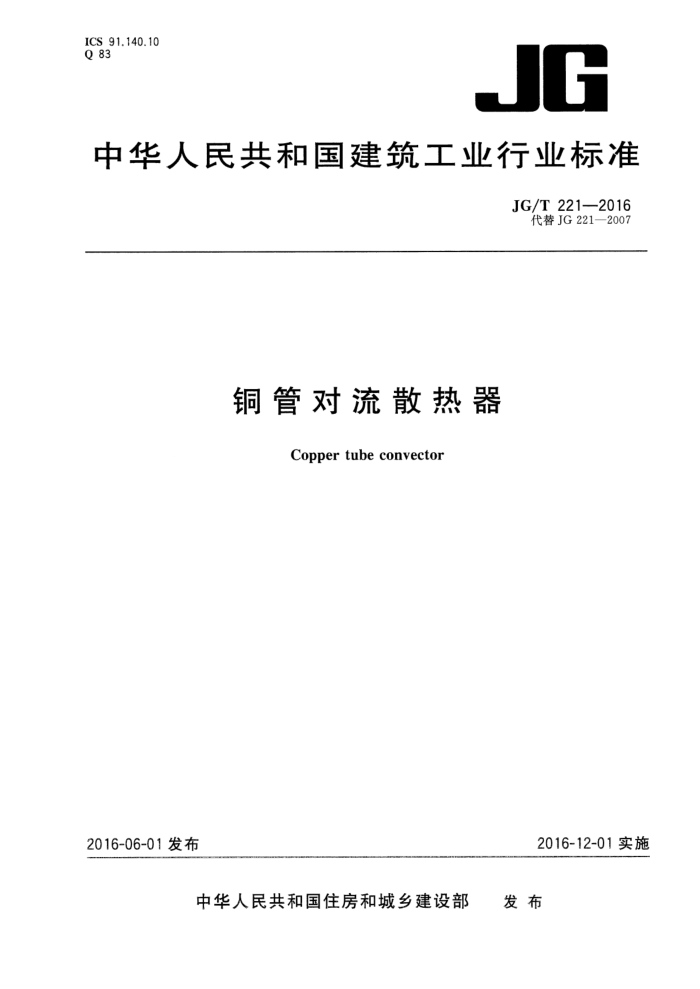

ICS 91.140.10 Q 83
JG
中华人民共和国建筑工业行业标准
JG/T 221—2016
代替JG221—2007
铜管对流散热器
Copper tube convector
2016-12-01实施
2016-06-01发布
发布
中华人民共和国住房和城乡建设部 JG/T 221—2016
目 次
前言
III
范围 2 规范性引用文件
1
术语和定义分类与标记材料与结构 6 要求试验方法
3 4 5
..
--
7 6
检验规则标志、使用说明书和合格证
10 包装、运输和贮存 JG/T 221---2016
前言
本标准按照GB/T1.1-2009给出的规则起草本标准是对JG221一2007《铜管对流散热器》的修订，与JG221一2007相比主要技术变化如下：
增加了螺纹管口材质；一增加了格栅通气率的要求；修改了铜管的外径与壁厚；
-
-
一
修改了铝串片厚度；修改了外罩钢板厚度；修改了螺纹质量要求；修改了涂层附着力测定方法。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会、清华大学、国际铜业协会（中国）、中国建筑科学研究院、
国家散热器质量监督检验中心、国家建筑材料工业建筑五金水暖产品质量监督检验测试中心、佛瑞德 (郑州)工业有限公司、圣春冀暖散热器有限公司、广东太阳花暖通设备有限公司、河南沃德新世纪能源股份有限公司、北京派捷暖通环境工程技术有限公司、郑州苏迪亚工业有限公司、江苏昂彼特堡散热器有限公司、哈尔滨帽儿山暖气片有限责任公司、山东中佳新材料有限公司。
本标准主要起草人：肖日嵘、吴辉敏、宋为民、邱晨怡、冯爱荣、苑向阳、史红卫、谢东、司洪庆、罗旭、 马少纯、王义堂、秦昊、宋岷桦、梁斌、赵钦海、林蓓蓓。
本标准所代替标准的历次版本发布情况为：
JG221—2007。
= JG/T221-2016
铜管对流散热器
1范围
本标准规定了以铜管铝串片为散热元件的自然对流铜管对流散热器（以下简称“对流器”)的术语和定义，分类与标记，材料与结构，要求，试验方法，检验规则，标志、使用说明书和合格证，包装、运输和贮存。
本标准适用于工业与民用建筑中，以不高于95℃且水质符合GB/T29044一2012中4.5规定的热水为热媒的对流器。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T1732漆膜耐冲击测定法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T 8544 铝及铝合金冷轧带材 GB/T9286一1998色漆和清漆漆膜的划格试验 GB/T9969 工业产品使用说明书总则 GB/T11618.1 铜管接头第1部分：钎焊式管件 GB/T13237 优质碳素结构钢冷轧钢板和钢带 GB/T13754—2008 采暖散热器散热量测定方法 GB/T17791—2007 空调与制冷设备用无缝铜管 GB/T29044—2012采暖空调系统水质 HGJ223铜及铜合金焊接及钎焊技术规程 HG/T2006 热固性粉末涂料
3术语和定义
下列术语和定义适用于本文件。
3.1
单体型对流器 unitconvector 独立安装并具有单体外罩的对流器。
3.2
连续型对流器 successive convector 外罩连续的对流器。
3.3
格栅通气率grilleventilationrate 空气出口格栅最大通气面积与对流器外罩总通气面积（宽度B×长度L）之比，
1 JG/T221—2016
4 分类与标记
4.1分类
按结构型式分为单体型对流器和连续型对流器，分别用TDD和TLD表示。 4.2标记 4.2.1单体型对流器
口 0-0-0/0/0-
工作压力，MPa 螺纹管口公称直径，mm 空气出口方向（S一向上，X一斜上，Q一前上）外罩高度×厚度×长度，mm 产品分类代号
示例：外罩高度为600mm，厚度为100mm，长度为1000mm，空气出口方向斜上，螺纹管口公称直径为20mm，工作压
力为1.0MPa的单体型对流器，其标记为：TDD600-100-1000/X/20-1.0。 4.2.2连续型对流器
口 0-0/0/0-0
工作压力，MPa 螺纹管口公称直径，mm 空气出口方向 (S一向上，X一斜上，Q一前上）外罩高度×厚度，mm 产品分类代号
示例：外罩高度为300mm，厚度120mm，空气出口方向向上，螺纹管口公称直径为20mm，工作压力为1.0MPa的连续
型对流器，其标记为：TLD300-120/S/20-1.0。
5 材料与结构 5.1材料 5.1.1对流器管材应为挤压轧制拉伸或连铸连轧加工的铜管，材料应符合GB/T17791一2007中TP2 或TU2的规定。 5.1.2铝串片材料应符合GB/T8544的规定。 5.1.3 外罩钢板应符合GB/T13237的规定。
2
