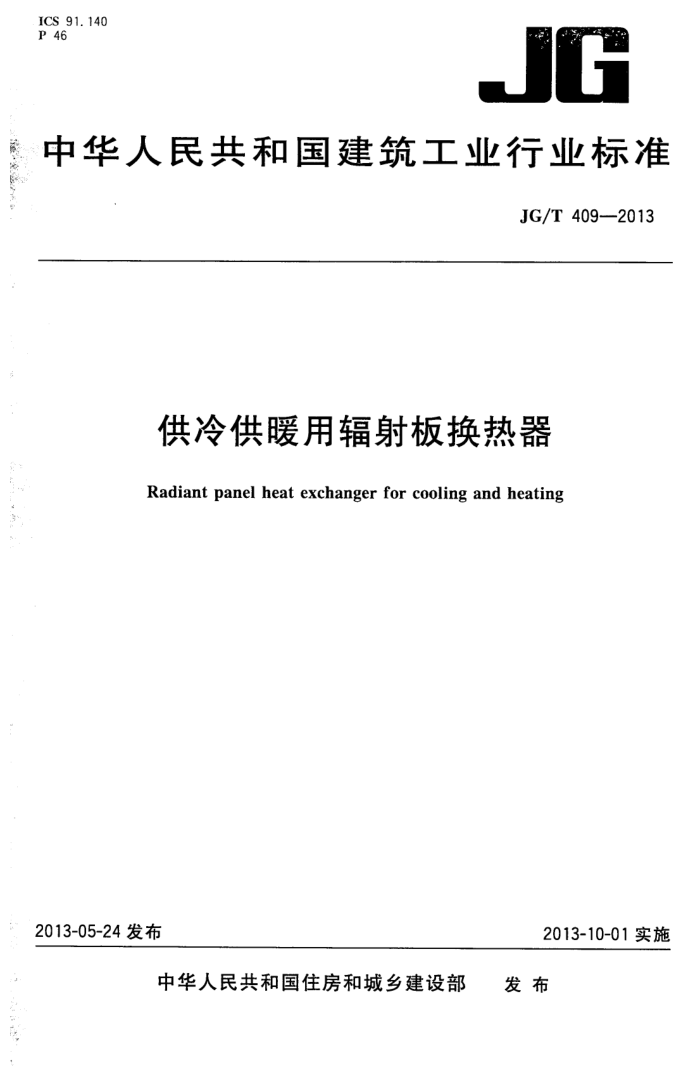

ICS 91.140 P 46
JG
中华人民共和国建筑工业行业标准
JG/T 4092013
供冷供暖用辐射板换热器 Radiant panel heat exchanger for cooling and heating
2013-05-24发布
2013-10-01实施
中华人民共和国住房和城乡建设部 发布 JG/T409—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：朗诗集团股份有限公司、中国建筑科学研究院。 本标准参加起草单位：清华大学建筑学院、北京建筑工程学院、上海理工大学环境与建筑学院、天津
市建筑设计院、北京化工大学、中国建筑设计研究院、沈阳建筑大学、申柏（上海)建筑工程咨询有限公司、北京瑞贝姆辐射供热制冷系统技术有限公司、江苏镇洋建工集团南京分公司、北京英洋特能源技术有限公司、佛山威文管道系统有限公司、北京利达保能科技发展有限责任公司。
本标准主要起草人：程洪涛、袁东立、吕斌、齐月松、刘晓华、李德英、翁文兵、陈剑波、伍小亭、王砚、 徐绍宏、刘玉春、冯国会、李刚、魏康、刘传聚、郑鸿宇、茅朱祎、邹元霖、杨宏伟、伍刚、蒋建达、陆筠。 JG/T409—2013
供冷供暖用辐射板换热器
1范围
本标准规定了供冷供暖用辐射板换热器（以下简称辐射板）的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于水温不高于45℃，压力不高于0.8MPa的建筑室内的辐射板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T10798热塑性塑料管材通用壁厚表 GB/T13384 机电产品包装通用技术条件 GB/T13754—2008采暖散热器散热量测定方法 GB/T14976 流体输送用不锈钢无缝钢管 GB/T17791 空调与制冷设备用无缝铜管 GB/T18033 无缝铜水管和铜气管 GB/T18742.1 冷热水用聚丙烯管道系统第1部分：总则 GB/T18742.2冷热水用聚丙烯管道系统第2部分：管材 GB/T18742.3 冷热水用聚丙烯管道系统第3部分：管件 GB/T18991冷热水系统用热塑性塑料管材和管件 GB/T18992.2冷热水用交联聚乙烯(PE-X)管道系统第2部分：管材 GB/T19473.2冷热水用聚丁烯（PB)管道系统第2部分：管材 GB/T20250铝及铝合金连续挤压管 CJ/T175冷热水用耐热聚乙烯（PE-RT)管道系统 JGJ142辐射供暖供冷技术规程 JG/T403辐射供冷及供暖装置热性能测试方法
3术语和定义
JGJ142和JG/T403界定的以及下列术语和定义适用于本文件。
3. 1
辐射供冷/暖radiantcooling/heating 提升或降低围护结构内表面中一个或多个表面的温度，形成冷/热辐射面，通过辐射面以辐射和对
流的传热方式向室内供冷/暖的形式。 3. 2
辐射板radiantpanel 用于辐射供冷/暖系统进行显热交换的板式末端设备。
1 JG/T 409—2013
5要求
5.1一般要求 5.1.1塑料管辐射板塑料管、管件应符合GB/T10798、GB/T18742.1、GB/T18742.2、GB/T18742.3、 GB/T18991、GB/T18992.2、GB/T19473.2和CJ/T175的规定。 5.1.2金属管辐射板金属管、管件应符合GB/T14976、GB/T17791、GB/T18033和GB/T20250的规定。 5.1.3 辐射板材质宜为金属材质，也可为其他材质。 5.1.4 塑料管辐射板塑料管应采用阻氧管材。 5.1.5 辐射板所用接头、配件宜可多次拆卸。 5.1.6 辐射板连接件应设置防结露措施。 5.2 外观要求 5.2.1 辐射板表面所固定或粘贴的各种标识、铭牌应位置明显、牢固。 5.2.2 辐射板表面应平整光洁，应无明显刮伤、锈斑和压痕，应喷涂层均匀、色调一致，应无留痕、气泡和剥落。 5.2.3.辐射板应无裂纹、无脱皮、无明显的变形。 5.2.4 辐射板无法直接判断管线位置的应在其管线位置设置明显标识。 5.2.5 辐射板出厂前，管道两端应进行有效封堵。 5.3 性能要求 5.3.1 水阻实测值不应超过额定值的10%。 5.3.2 辐射板应进行耐压和密封性试验，在试验压力下，所有部位不应有渗漏。 5.3.3 辐射板在名义工况下实测的供冷/热量不应低于名义供冷/热量的90%。
6试验方法
6.1仪表 6.1.1 试验仪表的准确度应符合表1的规定。
表1试验仪表的准确度
测量参数
测量仪表防辐射温度传感器温度传感器黑球温度计（参考）红外成像仪(参考)
测量项目室内空气温度
单位 仪表准确度 ℃
±0.1 ±0.1 ± 0.1
“水温、表面温度、房间温度
℃ ℃ ℃ % kPa kPa kg/s W
温度
室内黑球温度表面温度分布室内相对湿度大气压力
土0.2(分辨率）
相对湿度压力压力流量电功率：应将供回水温度传感器置于一处进行标定，总体温差不应大于0.05℃。
湿度传感器大气压力计水压力计电子秤、流量计功率谐波分析仪
±3. 0 ±0.2 ±0.2 ±0.5% ±0. 5%
水压水流量
负荷模拟器电功率
3
