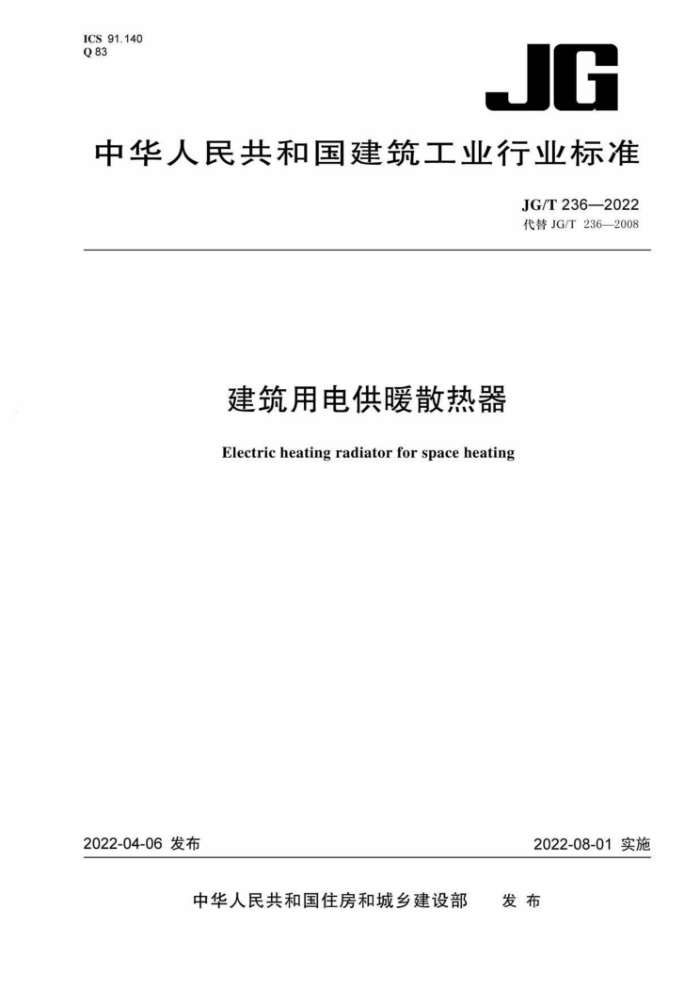

ICS91.140 Q83
JG
中华人民共和国建筑工业行业标准
JG/T236—2022 代替JG/T236—2008
建筑用电供暖散热器 Electric heatingradiatorfor spaceheating
2022-04-06发布
2022-08-01实施
发布
中华人民共和国住房和城乡建设部 JG/T 236—2022
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
分类和标记部件材料及其他
1
5
6 要求
试验方法 8 检验规则 9标志、使用说明书和合格证 10包装、运输和贮存附录A（规范性）蓄热式电供暖散热器热性能测试装置及测试方法附录B（规范性）建筑用电供暖散热器测试环境及要求 ......... 附录C（规范性）建筑用电供暖散热器产品性能分级及评定原则
7
8
10 12 17 19
.. JG/T236—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是对JG/T236一2008《电采暖散热器》的修订，与JG/T236一2008相比，主要技术变化如下：
a）修改了范围； b）修改了术语和定义； c）修改了分类和标记； d）增加了部件材料及其他； e）修改了外观要求； f）增加了尺寸偏差、重量、电击防护的要求和试验方法； g）修改了蓄热式电供暖散热器热性能的要求 h）修改了出口格栅温度与外表面温度要求； i）删除了电供暖散热器升温时间的要求； i）删除了表面温度均匀性的要求： k）修改了附录A、附录B和附录C 本文件由中华人民共和国住房和城乡建设部标准定额研究所提出。 本文件由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本文件起草单位：中国建筑科学研究院有限公司、国家空调设备质量监督检验中心、西狄亚科
技（北京）有限公司、安徽安泽电工有限公司、北京圣福来科技有限公司、北京金海春光科技有限公司、北京同乐鑫盛节能工程有限公司、北京钻得暖业能源技术发展有限公司、浙江荣荣实业有限公司、北京华源恒科蓄热电暖气有限公司、山西耀华电力节能供热有限公司、北京红塔环境工程有限公司、河北佳成能源科技发展有限公司、中国电力科学研究院有限公司、北京蓝景圣诺尔新能源技术有限公司、北京桑普阳光技术有限公司、黄山帅旗热能科技有限公司、江苏丙辰电子有限公司、 天津杰斯曼建筑材料有限公司、邢台骏阳环保科技有限公司、成都安莱特热能科技有限公司、威海震宇智能科技股份有限公司、北京源深联众环保科技有限责任公司、上海尚诺碳晶科技有限公司、 江苏昂彼特堡散热器有限公司、上海正攀实业有限公司、威海中科鼎元节能科技有限公司、浙江洋铭工贸有限公司、宁波高新区健坤电热技术有限公司、山东鲁阳节能材料股份有限公司、中国家用电器研究院、山西国泰环能科技有限公司、广东暖丰电热科技有限公司、安徽苏立清洁能源装备有限公司、沈阳北诺尔电器有限公司。
本文件主要起草人：路宾、冯爱荣、李忠、杨强、任学华、张峻业、王占军、吴吉平、王亚民、 尹玉霞、卢国伟、张桂芳、宋文波、崔德军、郭志军、蒋利民、李岩、张伟、方建军、吴兴中、乔金栋、李坚杰、陈益光、李杰、王洪生、吴国中、宋岷桦、王亚言、顾文涛、胡应豪、龚旭、刘超、 陆伟、王凯丰、贾玉秋、潘伟、顾兆全、陈亮、李常铃、刘宗江、李爱松、贾春霞、李虹霞。
本文件及其所代替文件的历次版本发布情况为：
2008年首次发布为JG/T236—2008。
II JG/T236—2022
建筑用电供暖散热器
1范围
本文件规定了建筑用电供暖散热器（以下简称“电暖器”）的术语和定义，分类和标记，部件材
料及其他，要求，试验方法，检验规则，标志、使用说明书和合格证，包装、运输和贮存等。
本文件适用于固定安装在建筑物内：作为建筑物主要供暖设备并具有温度调控功能、额定工作
电压不超过250V的电暖器
2规范性引用文件
下列文件对于本文件的应用是必不可少的。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 1727 漆膜一般制备法 GB/T2828.1i 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3003耐火纤维及制品 GB/T4208一2017外壳防护等级（IP代码） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T 5465.2 电气设备用图形符号第2部分：图形符号 GB/T7725—2004J 房间空气调节器 GB/T9286—1998 色漆和清漆漆膜的划格试验 GB/T 9969 工业产品使用说明书总则 GB/T11835 绝热用岩棉、矿渣棉及其制品 GB/T13350 绝热用玻璃棉及其制品 GB14536.1一2008家用和类似用途电自动控制器第1部分：通用要求 GB14536.10一2008家用和类似用途电自动控制器温度敏感控制器的特殊要求 GB16400 绝热用硅酸铝棉及其制品 GB/T16803一2018供暖、通风、空调、净化设备术语 JG/T286 低温辐射电热膜 JG/T 538 建筑用碳纤维发热线 JB/T2379 金属管状电热元件 JB/T 4088 日用管状电热元件
3术语和定义
下列术语和定义适用于本文件。
3. 1
电供暖散热器 electric heating radiator 以电为能源，将电能转化成热能，通过温度控制器实现供暖控制的散热器
1 JG/T236—2022
［来源：GB/T16803—2018—2.2.3.1]
3. 2
建筑用电供暖散热器 号electricheating radiator for space heating 固定安装在建筑物内的电供暖散热器，简称为电暖器。
3. 3
直接作用式电供暖散热器direct-actingelectricheatingradiator 将电能直接传到建筑物内的电供暖散热器，也称直热式电暖器［来源：GB/T16803—2018—2.2.3.2］
3. 4
蓄热式电供暖散热器 thermal storage electric heating radiator 将电能通过蓄热介质进行储存，在需要时将所储存的热量用于建筑物供暖的电供暖散热器，简
称为蓄热式电暖器。
［来源：改写GB/T16803—2018—2.2.3.3]
3.5
控温器thermostat 一种周期性的温度敏感控制器，它在正常工作条件下使温度保持在两个特定值之间，而且其中
可以有由使用者进行设定的装置。
来源：GB14536.1—2008—2.2.6
3. 6
限温器 temperature limiter 一种温度敏感控制器，它在正常工作条件下使温度保持低于或高于某一特定值，而且其中可以
有由使用者进行设定的装置。
注：限温器可以是自动或人工复位型。在电器设备的正常工作周期内不能进行逆向操作。 [来源：GB14536.1—2008—2.2.7]
3.7
房间控温器 roomthermostat 独立安装式的或装入式的，用于控制居住空间温度的控制器 [来源：GB14536.10—2008—2.2.101]
3. 8
额定输入功率 ratedpowerinput 由制造商为产品规定的输入功率。 [来源：GB4706.1—2005—3.1.4]
3. 9
输入功率powerinput 在额定电压下，正常工作条件下稳定运行时测得的电暖器输人功率。
3. 10
蓄热耗电量 electricityconsumption 蓄热式电暖器在最大蓄热工况和最大放热工况下连续24h工作，完成一次蓄热过程所输人的总
电量。 3. 11
蓄热量heatstoragecapacity 蓄热式电暖器在最大蓄热工况和最大放热工况下连续24h工作，在放热过程中放出的热量累
积值。 2
