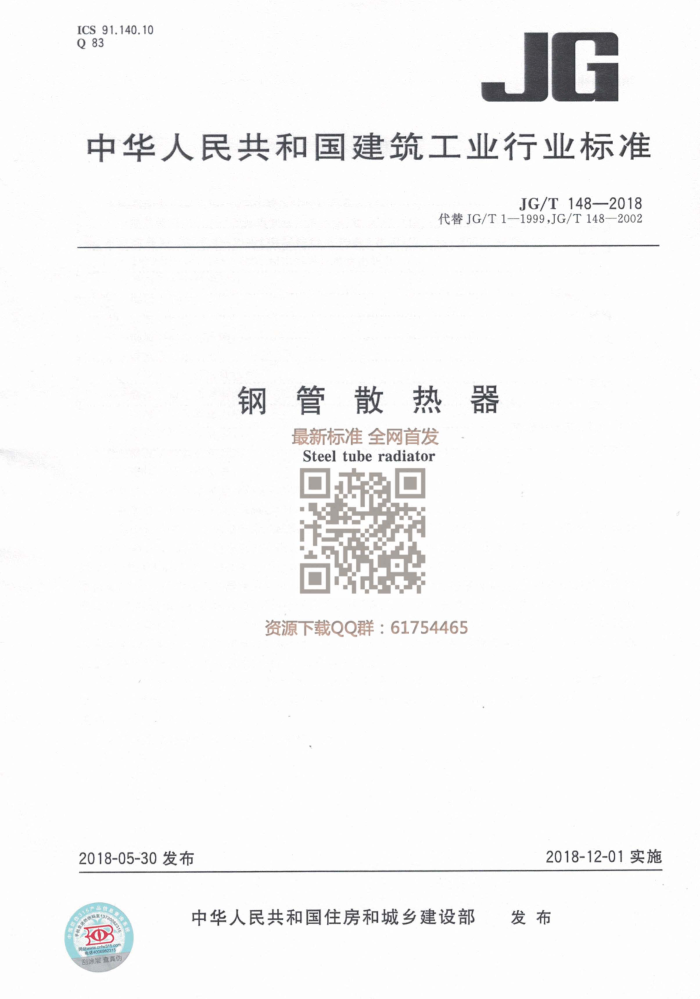

中华人民共和国建筑工业行业标准
JG/T148—2018
代替JG/T1—1999，JG/T148—2002
钢管散热器
最新标准全网首发 Steel tube radiator
只口
L
资源下载QQ群：61754465
2018-12-01实施
2018-05-30发布
发布
中华人民共和国住房和城乡建设部
尚 JG/T148—2018
目 次
前言范围
1
规范性引用文件 3 术语和定义 4 分类和标记
2
材料与结构 6 要求
5
试验方法 8 检验规则标志、使用说明书和合格证
2
9
10 包装、运输和贮存参考文献
10 JG/T148—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JG/T1-1999《钢制柱型散热器》和JG/T148—2002《钢管散热器》。 本标准是对JG/T1一1999《钢制柱型散热器》和JG/T148一2002《钢管散热器》的修订，与
JG/T1—1999和JG/T148—2002相比主要技术变化如下：
一增加了术语和定义；增加了分类；修改了标记；
-
增加了材料与结构；修改了工作压力；修改了单片标准散热量；修改了螺纹质量要求；修改了涂层附着力测定方法；增加了检验项目表；修改了检验抽样方案；增加了使用说明书。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会、森德（中国）暖通设备有限公司、天津马丁康华不锈钢制
品有限公司、广东太阳花暖通设备有限公司、唐山大通金属制品有限公司、山东南山暖通新材料有限公司、北京派捷暖通环境工程技术有限公司、哈尔滨帽儿山暖气片有限责任公司、山东鑫华星暖通科技有限公司、北京圣劳伦斯散热器制造有限公司、河南乾丰暖通科技股份有限公司、山西清徐学栋散热器有限公司、浙江荣荣实业有限公司、青岛亿润暖通设备有限公司、河南沃德新世纪能源股份有限公司、河南宏兴暖通设备有限公司、天津泽澳金属制品有限公司、望奎县龙达金属制品有限公司、唐山市丰润区天鑫金属制品有限公司、北京建筑材料检验研究院有限公司、中国建筑科学研究院有限公司、国家散热器质量监督检验中心、辽宁省水暖器材产品质量监督检验中心。
本标准主要起草人：宋为民、吴辉敏、王俊生、谷秀志、刘宗江、苑向阳、李程、林蓓蓓、杨学永、 罗卫东、于克跃、韩培滨、王义堂、梁斌、吕同鑫、杨刚、管仲海、赵学栋、田森林、姚立民、侯青霞、王增军、 王洪春、王志波、牛永杰。
本标准所代替标准的历次版本发布情况为：
JGJ29.1—1986
- -
—JG/T1—1999; —JG/T148—2002。
I JG/T148—2018
钢管散热器
1范围
本标准规定了钢管散热器（以下简称“散热器”)的术语和定义、分类与标记、材料与结构、要求、试验方法、检验规则、标志、使用说明书和合格证、包装、运输和贮存。
本标准适用于工业与民用建筑供暖系统，以温度不高于95℃且水质符合GB/T29044一2012中 4.5规定的热水为热媒的散热器。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T 700 碳素结构钢 GB/T1732 漆膜耐冲击测定法 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T4956 磁性基体上非磁性覆盖层覆盖层厚度测量磁性活 GB/T5213 冷轧低碳钢板及钢带 GB/T7306.1 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T9286 色漆和清漆漆膜的划格试验 GB/T9969 工业产品使用说明书总则 GB/T12467.3 金属材料熔焊质量要求 第3部分：一般质量要求 GB/T13754 供暖散热器散热量测定方法 GB/T19866 焊接工艺规程及评定的一般原则 GB/T29039 钢制采暖散热器
最新标准全网首发
口彩口
资源下载QQ群：61754465
HG/T2006 热固性粉末涂料
3术语和定义
GB/T29039界定的以及下列术语和定义适用于本文件。
3.1
钢管散热器steeltuberadiator 由立柱钢管与上下片头或联箱管组合焊接成型的散热器。
3.2
片头terminalpart 冷轧钢板经冲压成型，与钢管对接焊组成钢制供暖散热器的部件。 注：由两块材料加工成型的片头为合体片头，由单块材料加工成型的片头为整体片头。
1 JG/T148—2018
3.3
单片标准散热量 standard heat emission per unit radiator 检测样品测得的标准散热量按片数计算出的单片平均值。
3.4
单片长度singlecolumnlength 单片加工实际长度。
3.5
组合长度 combinationlength 由多个单片焊接而成的散热器实际长度。
4 分类和标记
4.1分类 4.1.1散热器按同侧进出水口中心距分为300mm、400mm、500mm、600mm.900mm、1200mm、 1500mm和1800mm
散热器按结构型式分为圆管柱型、椭圆管柱型、椭圆管搭接型，代号分别为YZ.TZ、TD。
4.1.2
4.2标记
作压力侧进出水 口中心距 mm 度， mm 单片柱数（12 ", n) 结构型式（YZ
VP
0
TD)
示例：单片柱数为3，宽度为100mm，同侧进出水口中心距为500mm，工作压力为1.0MPa的圆管柱型钢管散热器，标记
为：GYZ3—100/500—1.0
5 材料与结构
5.1 材料 5.1.1 钢管应采用冷轧DC01或性能等同的其他材料，并应符合GB/T5213的规定。 5.1.2 片头应采用冷轧DC03或性能等同的其他材料，并应符合GB/T5213的规定。 5.1.3 散热器螺纹管口材质应符合GB/T700中Q235B的规定。 5.1.4 散热器涂层应采用环保型非金属涂料，并应符合HG/T2006的规定。 5.2结构
散热器结构示意图如图1所示。
2
