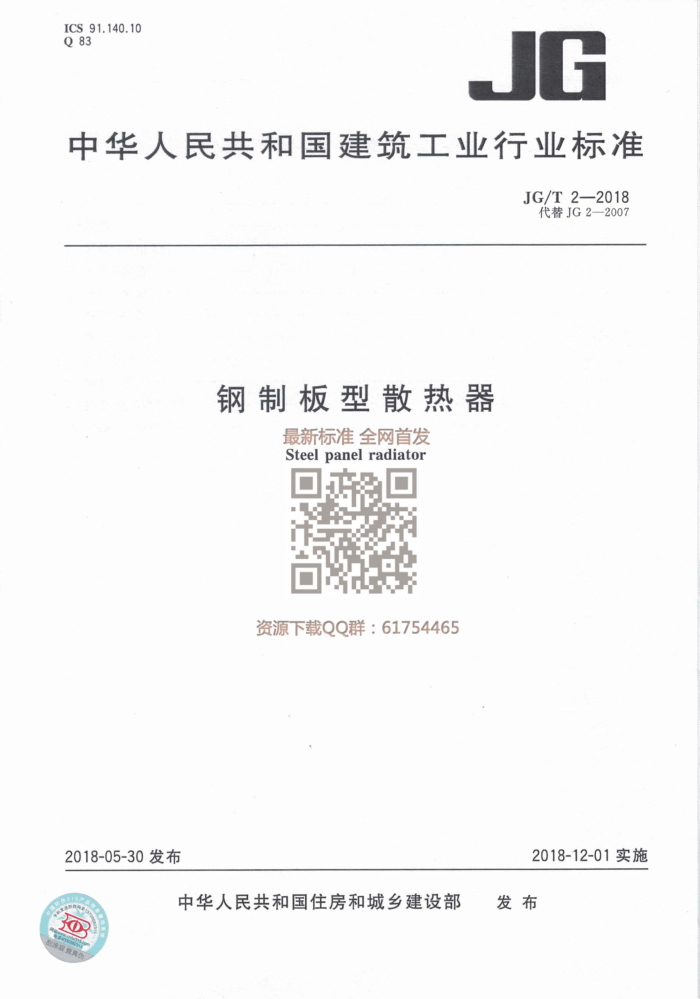

ICS 91.140.10 Q 83
JG
中华人民共和国建筑工业行业标准
JG/T2—2018 代替JG2—2007
钢制板型散热器
最新标准全网首发 Steel panel radiator 口征 口
资源下载QQ群：61754465
2018-12-01实施
2018-05-30发布
发布
中华人民共和国住房和城乡建设部
司 JG/T 2—2018
目 次
前言
=
范围 2 规范性引用文件
1
术语和定义分类与标记：材料与结构要求试验方法检验规则标志、使用说明书及合格证.
3
.
4.
5
6 1 8
9
10 包装、运输和贮存 JG/T2—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对JG2一2007《钢制板型散热器》的修订，与JG2一2007相比主要技术变化如下：
删除了单板散热器术语和定义；增加了双板不带对流片散热器术语和定义；增加了分类；增加了材料与结构；修改了散热量；修改了工作压力；修改了螺纹质量要求；修改了涂层附着力测定方法；修改了检验项目表；修改了检验抽样方案；增加了使用说明书。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会、哈尔滨工业大学、瑞特格（中国)有限公司、天津马丁康华
不锈钢制品有限公司、北新住宅产业有限公司、大连恒宝工业有限公司、宁波海虹散热器有限公司、浙江荣荣实业有限公司、北京圣劳伦斯散热器制造有限公司、河北祥和冷暖设备有限公司、武汉酷牌散热器有限公司、营口盼盼散热器制造（集团)有限公司、中国建筑科学研究院有限公司、国家散热器质量监督检验中心、北京建筑材料检验研究院有限公司。
本标准主要起草人：宋为民、吴辉敏、董重成、冯爱荣、杨金元、李佟、林蓓蓓、王煦茂、杨学永、文会通、 王恒警、陈利建、潘礼革、杨刚、杨金、李晓辉、杨颖杰、王洪图。
本标准所代替标准的历次版本发布情况为：
JG/T2—1999、JG2—2007。
II JG/T2—2018
钢制板型散热器
1范围
本标准规定了钢制板型散热器（以下简称“散热器”）的分类与标记、材料与结构、要求、试验方法、检
验规则、标志、使用说明书及合格证、包装、运输和贮存。
本标准适用于工业与民用建筑供暖系统，以温度不高于95℃且水质符合GB/T29044一2012中
4.5规定的热水为热媒的散热器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志
气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡新标准全网首发
GB/T985.1 GB/T1732 漆膜耐冲击测定法 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T4956 GB/T5213冷轧低碳钢板及钢带 GB/T7306.1 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹上 GB/T9286 色漆和清漆漆膜的划格试验 GB/T9969 工业产品使用说明书总则 GB/T12467.3 金属材料熔焊质量要求第3部分：一般质量要求 GB/T13237 优质碳素结构钢冷轧钢板和钢带 GB/T13754 供暖散热器散热量测定方法
磷抗灌线与表变体重进症、量症度尿度调量、磁性只
资源下载QQ群：61754465
GB/T19866 焊接工艺规程及评定的一般原则 GB/T29039 钢制采暖散热器 HG/T2006 热固性粉末涂料
3术语和定义
GB/T29039界定的以及下列术语和定义适用于本文件。
3.1
单板带单对流片散热器 single-panelradiatorwith singleconvector 有一层水道板，并在一侧焊对流片的散热器。
3.2
双板不带对流片散热器double-panelradiatorwithoutconvectors 有两层水道板，没有焊对流片的散热器。
3.3
双板带单对流片散热器 double-panel radiator with single convector 有两层水道板，并焊有一侧对流片的散热器。
1 JG/T2—2018
3.4
双板带双对流片散热器double-panelradiatorwithdoubleconvectors 有两层水道板，并焊有两侧对流片的散热器。
3.5
多板散热器 multi-panel radiatorwithmulti convectors 有3层或3层以上水道板焊有对流片的散热器。
4分类与标记
4.1分类 4.1.1 散热器按外形高度分为200mm、300mm、400mm、500mm.600mm、900mm。 4.1.2 散热器按水道板层数分为单板、双板和多板。
4.2标记
F
内置阀芯代工作压力MP 长度.mm 高度：mm 对流片组12 ..,n)
单、双板、多板（F,2,…，n）产品代号（GB）
示例：
双板带双对流片，高度为600mm长度为l000mm，工作压力 为1.0MPa，有内置阀芯（底进底出）的钢制板型散热器，标记为：CB22—600-1000-1.0V
5 材料与结构
5.1材料 5.1.1 散热器钢板应采用符合CB/T5213规定的材质。 5.1.2 散热器侧边盖板和顶部格栅宜采用符合GB/T13237规定的材质 5.1.3 散热器涂层应采用环保型非金属涂料，并应符合HG/T2006的规定。 5.2结构 5.2.1 散热器应设置侧边盖板和顶部格栅。 5.2.2 散热器结构示意图如图1所示。
