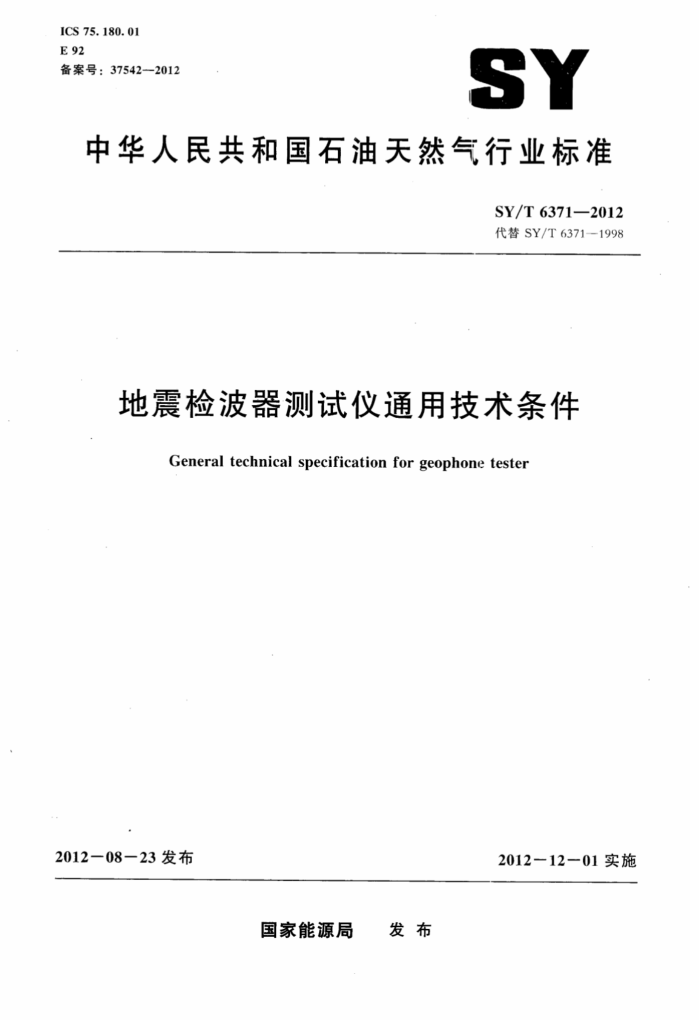

ICS 75.180.01 E92 备案号：37542—2012
SY
中华人民共和国石油天然气行业标准
SY/T63712012 代替SY/T6371-1998
地震检波器测试仪通用技术条件
General technical specification for geophone tester
2012—08—23发布
2012一12一01实施
国家能源局 发布 SY/T 6371—2012
目 次
前言 1 范围
I
规范性引用文件 3 要求 3.1 环境条件 3. 2 结构要求 3.3 供电方式· 3.4 外观要求 3.5 主要技术指标 3.6 安全性能 3.7 抗震性能 3.8 温度性能 3. 9 可靠性试验方法
2

4.1 主要测试设备 4.2 测试前的准备 4.3 直流电阻测试 4.4 阻尼系数、 自然频率和灵敏度三项参数测试 4.5 失真度测试 4.6 绝缘电阻测试 4.7 极性 4.8 振动试验 4.9 温度试验 4.10 安全性试验 4.11 可靠性试验· 5检验规则 5. 1 出厂检验 5. 2 型式检验 5.3 判定规则标志，包装，运输及储存
6
6.1 标志 6.2 包装 6.3 运输 6.4 储存
I
建筑321 标准查询网 www.jz321.net SY/T6371-2012
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6371—1998《检波器测试仪通用技术条件》，与SY/T6371--1998相比，主要变化如下：
增加了对检波器测试仪外壳的要求（见3.2）；一增加了对检波器测试仪电池组供电方式的要求（见3.3）； -增加了专门用于自然频率8Hz40Hz检波器的测试仪的内容（见3.5）：修改了检波器测试仪工作环境条件要求（见3.1，1998版的3.1）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司、石油工业仪器仪表质量监督检
验中心
本标准起草人：陈涵实、石金成、王东旭、王庆禹、韩文刚、李国栋、李贻清。
I SY/T 6371--2012
地震检波器测试仪通用技术条件
1范围
本标准规定了以电激励法工作的携带式动圈式速度型检波器测试仪（以下简称测试仪）的技术要求、试验方法、检测规则、标志、包装、运输和储存。
本标准适用于测试仪的制造、检验和质量评价。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T6587.2电子测量仪器温度试验 GB/T6587.4电子测量仪器振动试验 SY/T6639检波器测试仪校准方法
3要求
3.13 环境条件
测试仪应满足以下要求：
工作温度：-20℃～50℃。 储存温度：－40℃～60℃。 相对湿度：≤85%。
3.2结构要求
测试仪应采用金属一体化结构的外壳。 3.3供电方式
测试仪应采用内置或外接电池组直流供电方式工作。 3.4外观要求
测试仪表面整洁，功能部件无明显缺陷，有清晰的标志，其内容如制造单位、产品型号、出厂日期和唯一性编号应齐全。 3.5主要技术指标
测试仪可根据测试任务和条件的不同，选择不同的量程范围，分为I和Ⅱ两类。通用型测试仪为 I类，石油天然气地震勘探专用型测试仪为Ⅱ类。测试仪的绝缘电阻项目可不作为必备功能。主要技术指标见表1。
1
建筑321---标准查询网 www.jz321.net SY/T 6371-2012
表1 地震检波器测试仪技术指标
I类
Ⅱ类
技术参数
单位
允差范围 B级
量程范围
允差范围 ≤1% ≤0.01 <1% ≤2% ≤示值的 10%±0.01%
量程范围
A级 ≤0.8% ≤0.8% ≤1.8% ≤1.8% 002 5%
直流电阻阻尼系数自然频率灵敏度 V/ (m"s-1) 0-1000 失真度
n
5~20000 0.05~0.85 1100
≤1% <1% ≤1% ≤1% ≤0.04 ≤5%
100-~5100 0.2~0.75 8~40 0~200
Hz
% MO /-
0~20 2~~100
0.02~0.25
绝缘电阻
≤5%
5~50
敲击检波器，测试仪通过显示符号或以不同音响区分/-，应符合SEG极性的定义
极性判断
3.6安全性能
采用220V交流电源充电的测试仪，按照以下方式测试：
外置的充电器的测试仪，配套的充电器交流电输人端到电源输出端的绝缘电阻应不小于50MΩ。 内置充电器测试仪，电源交流输人端与测试仪外壳之间的绝缘电阻应不小于50MQ
3.7抗震性能
应符合GB/T6587.4中第Ⅱ组仪器的要求。 3.8温度性能
应符合GB/T6587.2中第Ⅱ组仪器的要求。工作温度试验：测试仪分别在-20℃和50℃条件下进行校准，应能够正常工作，各项参数允差应符合3.5的要求。 3.9可靠性
平均故障时间间隔（MTBF）应大于500h。
4试验方法
4.1主要测试设备
使用的计量标准测试装置应经过溯源取得检定合格证书，并在溯源有效期内。主要测试设备见表2。 4.2测试前的准备 4.2.1目测测试仪的结构形式，供电方式和外观应符合3.2-3.4的要求 4.2.2测试环境温度为20℃±2.5℃。 4.2.31 确认试验环境无强震动和强电磁干扰。 4.2.4按SY/T6639规定的方法进行试验。 2 SY/T 6371--2012
4.3直流电阻测试
校准装置在规定的测试仪类别工作范围内分别输出6个一8个标准电阻值，启动测试仪的直流电阻测量程序，依次测量对应电阻值，每一电阻点测量三次，计算出其平均值，按公式（1）计算测试仪测试每一电阻值的相对误差，每个对应直流电阻值的相对误差应符合表1相应要求。
表2 主要测试设备
技术指标测试范围 202~10k2 2MQ~100M2 0.01~0.9 1Hz150Hz
设备名称
设备数量
测试项目直流电阻绝缘电阻阻尼系数自然频率灵敏度失真度频率加速度温度安全性能极性
最大充许误差
0.1% 1% 0.0'33 0.1% 0. 1.%
检波器测试仪校准装置
1台
(0~1000) V/ (m*s-1)
0. 005% ~20% 5Hz~200Hz
≤示值的1%±0.01%
1% 10% 2℃ 5%
震动台高低温箱兆欧表参考检波器
1台 1 台 1只 1只
1g~10g - 40℃～ 60℃ (0~500) MQ/500V
_X= X×100%
E
(1)
Xt
式中：一一校准结果的相对误差； x——三次测量的平均值； X--给定的标称值。
4.4阻尼系数、自然频率和灵敏度三项参数测试
校准装置在规定的测试仪类别工作范围内取均匀分布的6个～10个标准频率点，均匀分布的6 个～10个标准阻尼信号和均匀分布的6个～10个标准灵敏度点组合进行测试。每一个组合点测量三次，按公式（1）分别计算分别每一组阻尼系数、自然频率和灵敏度值的相对误差，测试值的相对误差应符合表1相应的要求。 4.5失真度测试
校准装置在规定的测试仪类别工作范围内选取6个～10个标准失真度信号，启动测试仪的失真度测量程序，依次测量对应失真度值，每一失真度点测量三次，计算出其算术平均值，按公式（2）计算每一失真度值的绝对误差，失真度值误差的绝对值应符合表1相应的要求。
A=X-X.
(2)
3
建筑321---标准查询网 www. jz321.net -SY/T 6371-2012
a) 可选取多台仪器在正常工作条件下同时进行试验。 b) 对抽样仪器，每间隔2h进行一次测试，试验时间根据被试仪器的数量确定。
当被试仪器发生故障时，应停止试验，排除故障，故障排除后，重新投人试验。
d) 累计所有被试仪器每次试验的无故障工作时间，即故障间隔时间，依次为t1，t2，，tn#
平均故障间隔时间按公式（3）计算，其结果应符合3.9的要求。 在规定的试验过程中，当所有被试仪器没有发生故障时，平均故障间隔时间应等于所有被试仪器工作时间的总和。
e
f） 试验结果应满足3.9的要求：
MTBF
(3)
N
式中： MTBF t 被试仪器第讠次故障间隔时间，单位为小时（h）： N-—-试验过程被试仪器故障的总次数，N为自然数。
平均故障间隔时间，单位为小时（h》；
5 检验规则
5.1 出厂检验
出厂的每一台测试仪都应进行检验，检验合格方可出厂。检验项目见表3。
表3 测试仪检验项目表
检验项目外观直流电阻绝缘电阻阻尼系数自然频率灵敏度失真度极性振动温度安全性可靠性注：“”表示必检项目，“○”表示可不检项目。
要求 3. 4 3. 5 3. 5 3. 5 3. 5 3. 5 3. 5 3. 5 3. 7 3.8 3. 6 3. 9
试验方法 4. 2 4.3 4.6 4.4 4.4 4.4 4. 5 4. 7 4.8 4.9 4.10 4.11
出厂桂验 .
型式检验
.
. . . . . . . 0 O . 0
. . . . . . . . . .
5.2型式检验 5.2.1属于下列情况之一时，需要进行型式检验。
a） 新产品定型鉴定。
