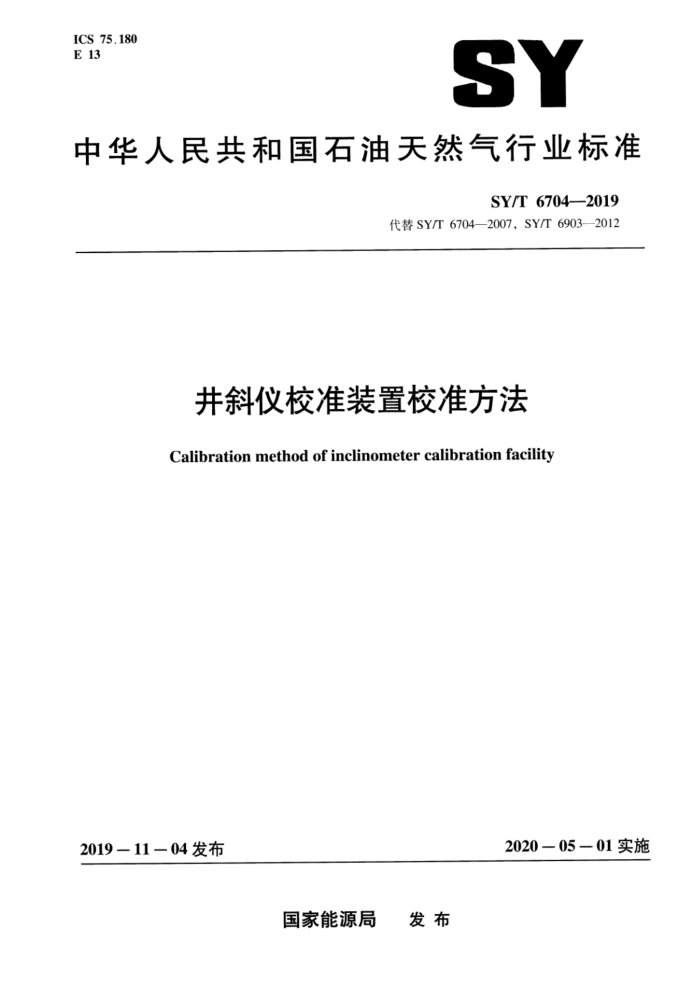

中华人民共和国石油天然气行业标准
SY/T 6704--2019
代替SY/T6704—2007，SY/T6903—2012
井斜仪校准装置校准方法
Calibration method of inclinometer calibration facility
2020一05一01实施
2019—11－04发布
国家能源局 发布 SY/T 6704—2019
目 次
II
前言范围 2 规范性引用文件 3 概述 4 计量特性 5校准条件 5.1环境条件 5.2校准设备 6校准项目和校准方法 6.1 校准项目 6.2 校准方法 7校准结果和校准间隔 7.1 校准结果 7.2 校准间隔附录A（规范性附录） 量值传递关系图附录B（资料性附录） 井斜仪校准装置校准记录格式附录C（资料性附录） 井斜仪校准装置校准报告格式
一
中
中
4
4
面 SY/T 6704—2019
前言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的机构和编写》给出的规则起草。 本标准代替SY/T6704—2007《井斜仪校准装置校准方法》和SY/T6903--2012《磁性测量仪器
量值溯源与传递》，本标准以SY/T6704—2007为主，整合了SY/T6903—2012的部分内容，与SY/T 6704一2007相比，除编辑性修改外主要技术变化如下：
增加了规范性引用文件；一修改了概述的内容：一增加了井斜仪校准装置示意图：增加了量值传递关系图修改了校准条件的内容；修改了轴向偏差校准的内容： -将两个标准中的附录进行了合并和修改。
一
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油专用计量器具校准规范直属工作组提出并归口。 本标准起草单位：中国石化集团胜利石油工程有限公司钻井工程技术公司、中国石油化工股份有
限公司胜利油田分公司安全环保质量管理部、中国石油化工股份有限公司胜利油田分公司技术检测中心、中国石油集团渤海钻探工程有限公司定向井技术服务分公司。
本标准主要起草人：孙梅、温树忠、王兴武、邱维清、李莉、齐伟、谭美艳、赵雷、顾凤娣。 SY/T6704于2007年首次发布，SY/T6903于2012年首次发布，本次为第一次修订。
III SY/T 6704—2019
井斜仪校准装置校准方法
1范围
本标准规定了井斜仪校准装置的计量特性、校准条件、校准项目、校准方法、校准结果和校准间隔。 本标准适用于新建立、使用中和修理后的三轴转台井斜仪校准装置的校准，其他类型的井斜仪校
准装置亦可参照使用。
2# 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JJF1083光学倾斜仪校准规范
3概述
井斜仪校准装置通过调节、设置井斜仪校准装置的不同状态，给定方位角、井斜角和工具面角标准值，然后用井斜仪与校准装置各参数进行比较，得到井斜仪各参数的测量误差，对井斜仪进行校准。井斜仪校准装置的井斜角使用光学倾斜仪进行量值传递，方位角使用磁方位仪进行量值传递，工具面角的量值传递只在出厂时进行一次，使用中不再进行工具面角的量值传递。井斜仪校准装置主要由井斜角调节轴、方位角调节盘、工具面角调节轴三部分组成（见图1）。
井斜仪校准装置量值传递关系图见附录A。
4计量特性
井斜仪校准装置的测量范围及允许误差应符合表1的规定。
表1测量范围及允许误差测量范围 0° ~ 180° 0°~ 360° 0°~ 360°
允许误差 ± 0.03° ± 0.3° ± 0.3°
测量参数井斜角方位角工具面角
5校准条件 5.1环境条件 5.1.1环境温度：10℃～30℃。
I SY/T 67042019
说明：
一夹具： 2- 辅助棒： 3 井斜角调节轴： 4 工具面角调节轴；
1-
支撑架：方位角调节轴；
S 6 7- 底座。
图1井斜仪校准装置示意图
5.1.2 相对湿度：≤80%。 5.1.3 磁场要求：6m×6m×4m空间内无磁干扰，20m×20m区域内无动磁（车辆等移动磁场）干扰。 5.2 校准设备 5.2.1 校准设备及辅助设备的配备
校准设备及辅助设备的配备见表2。
表2校准设备及辅助设备配备
序号 1 2
设备名称光学倾斜仪磁方位仪
允许误差 ± 30 ±6*
数量 单位
测量范围 0°～180° 0°～360°
备注
台台
1 1
辅助棒（推荐使用直径 30mm、长度300mm的无磁金属棒)
直线度0.05mm 圆柱度0.05mm
可采用符合要求的共他规格无磁标准棒
个
3
一
5.2.2校准设备及辅助设备的要求
校准设备及辅助设备应满足以下要求： a）光学倾斜仪按JJF1083溯源到上一级标准光学或数显分度头，建议校准周期为12个月。
2 SY/T6704—2019
b）磁方位仪应溯源到上一级相应的标准机构，建议校准周期为12个月。 c）辅助棒应送相应的标准机构进行校准，建议校准周期为12个月。 d）辅助棒使用前应检测其是否有磁性，有磁性应消磁。
6校准项目和校准方法 6.1校准项目
井斜仪校准装置的校准项目为： a）外观检查。 b）轴向偏差校准。 c）井斜角校准。 d）方位角校准。
6.2校准方法 6.2.1外观检查 6.2.1.1井斜仪校准装置应标明：名称及型号、制造厂家、出厂编号、出厂日期。 6.2.1.2井斜仪校准装置基座应固定牢固，紧固件不得有松动，固定夹具不得有损伤。 6.2.1.3井斜仪校准装置上的刻度线应清晰，基准面应清洁，无变形和损伤。 6.2.1.4方位角、井斜角检测转动机构应灵活，转动手柄或手轮应光滑、无毛刺。 6.2.2轴向偏差校准 6.2.2.1垂直轴向偏差校准步骤如下：
a）将辅助棒放置在井斜仪校准装置的基准面上，用固定螺栓固定，辅助棒应与基准面紧密接触。 b）调整井斜仪校准装置的井斜角校准部分，使其井斜角显示为0°。 c）转动井斜仪校准装置的方位角校准部分，使其方位角显示为0°，并记录相应位置的井斜角显
示值1 d）用光学倾斜仪测量c）状态下辅助棒的倾角角度，记为标准值Φ1。 e）转动井斜仪校准装置的方位角校准部分，使其方位角分别显示为90°、180°、270°，并记
录相应位置的井斜角显示值72、73、74 f）用光学倾斜仪测量e）状态下辅助棒的倾角角度，记为标准值中2、中3、Φ4。 g）按公式（1）计算井斜仪校准装置的井斜角测量误差:：
(1)
=i
式中： "—井斜仪校准装置的井斜角显示值：中—井斜仪校准装置的井斜角标准值。
6.2.2.2水平轴向偏差校准步骤如下：
a）调整井斜仪校准装置的井斜角校准部分。使其井斜角显示为90°。 b）重复6.2.2.1c）至g）。
6.2.2.3并斜仪校准装置的垂直轴向偏差校准测量和水平轴向偏差校准测量误差④.应符合表1井斜角的允许误差规定。
3 SY/T 6704—2019
6.2.3井斜角校准 6.2.3.1转动井斜仪校准装置的方位角校准部分，使其方位角显示为0°。 6.2.3.2调整井斜仪校准装置的井斜角校准部分，使其井斜角分别显示为30°、60°、90°、120°，并记录相应位置的井斜角显示值i。 6.2.3.3用光学倾斜仪测量6.2.3.2各状态下辅助棒的倾角角度，记为标准值Φi。 6.2.3.4按公式（1）计算井斜仪校准装置的井斜角测量误差0i。 6.2.3.5井斜仪校准装置的井斜角测量误差6；应符合表1的规定。 6.2.4方位角校准 6.2.4.1 将磁方位仪放置在井斜仪校准装置的基准面上，用固定螺栓固定。 6.2.4.2调整井斜仪校准装置的井斜角校准部分，使其井斜角显示为90°。 6.2.4.31 转动井斜仪校准装置的方位角校准部分，使其方位角分别显示为90°、270°，并记录相应位置的方位角显示值αi 6.2.4.4用磁方位仪测量6.2.4.3各状态下相应位置的方位角角度，记为标准值βi。 6.2.4.5按公式（2）计算井斜仪校准装置的方位角测量误差8：
o,=α:-β:
(2)
式中： a -井斜仪校准装置的方位角显示值； β—井斜仪校准装置的方位角标准值。
6.2.4.6井斜仪校准装置的方位角测量误差§；应符合表1的规定。
7校准结果和校准间隔 7.1校准结果 7.1.1井斜仪校准装置校准结果填人井斜仪校准装置校准记录（格式参见附录B）。 7.1.2井斜仪校准装置经校准后，签发校准报告（格式参见附录C）。 7.2校准间隔
新安装、搬移和维修后的井斜仪校准装置使用前应进行校准，使用中的井斜仪校准装置的校准间隔建议为12个月。
4 SY/T 6704-—2019
附录A （规范性附录）量值传递关系图
井斜仪校准装置量值传递关系图见图A.1。
磁方位上级标准测量范围：0°~360° 允许误差：±1
光学或数显分度头测量范围：0°~360° 允许误差：3"
上一级标准
量值传递
量值传递
标准器具：磁方位仪测量范围：0°~360° 允许误差：±6"
标准器具：光学倾斜仪测量范围：0°~180° 允许误差：±30"
标准器具
量值传递或比对
量值传递或比对
工作标准器具
工作标准器具：井斜仪校准装置方位角测量范围：0°~360° 允许误差：±0.3°
工作标准器具：井斜仪校准装置井斜角测量范围：0°~180° 允许误差：±0.039
图A.1并斜仪校准装置量值传递关系图
