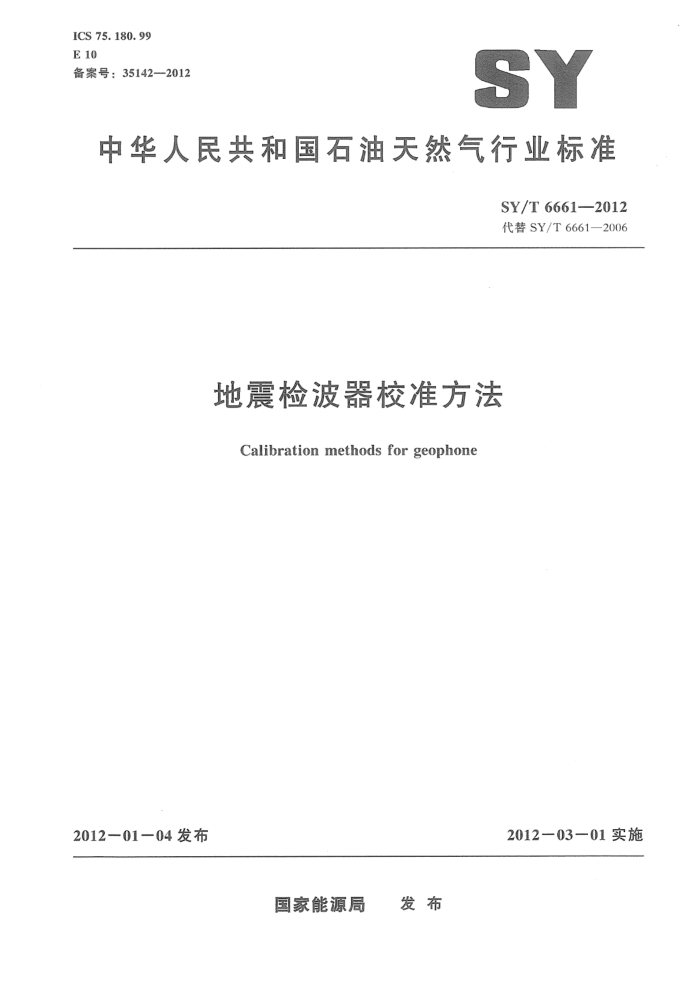

ICS 75. 180.99 E10 备案号：35142-2012
SY
中华人民共和国石油天然气行业标准
SY/T 6661--2012 代替SY/T6661-2006
地震检波器校准方法
Calibration methods for geophone
2012-01-04发布
2012-03一01实施
国家能源局 发布 SY/T 6661--2012
目 次
前言范围
1
2规范性引用文件 3技术要求 3.1外观 3.2技术指标 4校准条件 4.1环境条件 4.2校准用设备 5校准项目 5.1 动圈检波器 5.2 压电检波器 6动圈检波器校准方法 6.1校准前准备 6.2动圈检波器校准 7压电检波器校准方法 7.1校准前准备 7.2压电检波器校准 8校准结果
一
复校时间间隔
9 SY/T6661--2012
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6661—2006《地震检波器校准方法》。与SY/T6661-2006相比，除编辑性修改外，主要内容变化如下：
修改了允差较大的B级动圈检波器技术要求（见表1）；增加了检波器测试仪核查确认的要求（见4.2.1.1）增加了对核查标准装置的技术要求（见4.2.1.3）增加了对检波器温度设置方式的要求（见6.1.2）修改了检波器串绝缘电阻测试方法（见表3和表4）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由油气计量及分析方法专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司、西安石油大学、中油勘探监理
公司。
本标准主要起草人：陈涵实、吴敏、王庆禹、王东旭、李国栋、张显桂、巩庆钢、吕军峰、牛飞、慕艳、李贻清。
Ⅱ SY/T 6661--2012
地震检波器校准方法
1范围
本标准规定了动圈式速度型检波器或串（以下简称动圈检波器）和压电检波器的技术要求、校准设备和校准方法等。
本标准适用于石油地震勘探生产中使用的地震检波器，其他勘探中使用的地震检波器可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5046地震检波器
3技术要求
3.1外观 3.1.1 动圈检波器或压电检波器应有清晰的型号、规格、制造厂标识和唯性编号。 3.1.2 动圈检波器应保持完整，外壳无裂痕，尾锥应固定良好。压电检波器应保持完整，壳体无破损。 3.1.3 动圈检波器或压电检波器插头应完整无损，触点无污物和锈蚀，接线无破损，连接牢固可靠。 3.2技术指标
动圈检波器按照SY/T5046的技术要求分级，其A级和B级动圈检波器技术指标见表1，压电检波器技术指标见表2。
表1 动圈检波器技术指标
允差范围
参数直流电阻阻尼系数自然频率灵敏度失真度绝缘电阻极性
A级（高精度检波器）
B级（普通检波器）
±5% ±5% ±5% ±5% ≤0.2% ≥10MQ
±2.5% ±2.5% ±2.5% ±2.5% ≤0.1% ≥10M2
/一判定 SY/T66612012
表2压电检波器技术指标
参数直流电阻自然频率灵敏度绝缘电阻极性
允差范围 ±10% ±15% ± 1.5dB ≥100MQ /一判定
校准条件
X
4.1 环境条件
校准环境条件应满足以下要求： a） 环境温度：动圈检波器-40℃～70℃；压电检波器0℃～30℃。 b） 相对湿度：≤85%。 c) 无影响校准数据的震动和电磁干扰。
4.2 校准用设备 4.2.1 动圈检波器的校准设备 4.2.1.1 检波器测试仪
动圈检波器校准用电激励式检波器测试仪的技术指标见表3。
表3电激励式检波器测试仪的技术指标
允差范围
参数
测量范围
适合B级检波器校准的测试仪
适合A级检波器校准的测试仪
0.2kQ~5.1ko 0.2~0.85 4Hz~100Hz
直流电阻阻尼系数自然频率灵敏度失真度绝缘电阻极性
± 1% ± 1% ±1% ±1% ≤0. 04% ±5%
± 0.8% ± 0.8% ±0.8% ±0.8% ≤0.02% ±5%
0 V/ (m" s-1) .~999 V/ (m°s-1)
0. 02% ~0. 2% 5MQ~50MQ
/一判定
4.2.1.2 绝缘电阻测试表
在不使用测试仪测试绝缘电阻的情况下，可使用绝缘电阻表，绝缘电阻表技术指标应满足表4的要求。
2 SY/T6661--2012
表4绝缘电阻表技术指标
工作电压 50V1000V
测量范围 10M2~500M2
允许误差 ±5%
4.2.1.3测试仪核查标准装置
核查标准装置由具有良好稳定性和重复性的一组标准检波器和电阻组成，并经过校准赋值；核查标准装置应配备一只数字温度计。其各项技术指标应符合表5的要求。
表5检波器测试仪核查标准装置技术要求
名称
数量，只
参数阻尼系数
指标 0.3 0.7 10Hz 14Hz 28Hz
赋值允差范围
范围 ± 2.5%
± 0. 5%
3~5
标准检波器
自然频率
±2.5%
± 0.5%
灵敏度失真度直流电阻直流电阻直流电阻直流电阻绝缘电阻温度
20 V/ (m°s-i) ±2.5%
± 0.5% ±0.01% ±0.1% ± 0.1% ± 0.1% ±0.1% ±1% ± 1. 5℃
≤0.1% 2000 5000 10002 20000 10M0
≤0.1% 1% 1% 1% 1% 2 % 20℃~50℃
-
标准电阻
1 1
1
数字温度计
1
4.2.2 压电检波器的校准设备
压电检波器校准设备分台式和便携式两种，台式校准设备的校准项目和技术指标见表6；使用便携设备校准时，仅校准灵敏度和极性，技术要求见表7。
表6台式压电检波器测试仪的技术指标
参数直流电阻自然频率灵敏度绝缘电阻" 极性
测量范围 1002~10002 8Hz500Hz - 220dB～- 180dB
允差范围 ±1% ± 5% ± 0. 5dB ± 5%
≥50MQ /一判定
：可使用绝缘电阻表，其性能要求见4.2.1。
3 SY/T 6661-2012
表7 便携式压电检波器测试仪的技术指标
允差范围 ± 0. 5dB 二
测量范围 -220dB～-180dB
参数灵敏度极性
/一判定
5校准项目
5.1 动圈检波器
动圈检波器校准项目见表8。
表8 8动圈检波器校准项目
修理后 O O . ? O . O
使用中 . 0 O . ? .
校准项目直流电阻绝缘电阻阻尼系数自然频率灵敏度失真度极性
地震作业施工前
. ? O . ? ? O
注：“”为应校准项目，“○”为可选项目
5.2 压电检波器
压电检波器的校准项目见表9。
表9 压电检波器校准项目
使用中 0 0 . 0
维修后 O . .
地震作业施工前
校准项目名称直流电阻自然频率
? . . C
灵敏度绝缘电阻
注：“”为应校准项目，“○”为可选项目
6 动圈检波器校准方法
6.1 校准前准备
6.1.1 测试仪和校准环境确认
校准前的确认工作：
应确认所用的检波器测试仪符合表3的相关要求，应使用核查标准装置对测试仪定期进行核查确认。
4 SY/T6661--2012
应使用核查标准装置确认校准环境没有影响校准数据的震动干扰和电磁干扰。
6.1.2测试仪的温度设置方式
应正确设置测试仪温度菜单：
检波器测试仪的温度和检波器所处环境温差不大于4℃时，可使用检波器测试仪的温度传感器自动读取温度。 检波器测试仪的温度和检波器所处环境温差大于4C时，应使用温度计读取被测检波器温度，按照温度计示值设置检波器测试仪的环境温度。
6.1.3# 检波器的安放方式
被校准的检波器应稳定插在地面或固定装置上。其倾角应符合其产品标准规定。 6.2动圈检波器校准 6.2.1外观
目测动圈检波器外观应符合3.1的要求。 6.2.2直流电阻
连接测试仪和检波器，操作测试仪，进人直流电阻校准项后启动校准，测试仪通过直接测试法校准动圈检波器的直流电阻，屏幕显示的电阻值为被校准动圈检波器的直流电阻值，根据公式（1）计算，校准结果应符合3.2的要求。
α=X-X
(1)
Xa
式中：校准结果相对误差； X—实测值； X.—被测参数的标称值。
6.2.3阻尼系数、自然频率和灵敏度
连接测试仪和检波器，操作测试仪进人阻尼系数、自然频率和灵敏度校准项后启动校准，测试仪屏幕显示各项数值为被测检波器的阻尼系数、自然频率和灵敏度校准结果。自然频率和灵敏度根据公式（1）计算，阻尼系数根据公式（2）计算，校准结果应符合3.2的要求。
A=X-X.
(2)
-
式中： △绝对误差。
6.2.4失真度
连接测试仪和检波器，操作测试仪进人失真度校准项后启动校准，测试仪屏幕显示测试数值为被测检波器的失真度值（用百分数表示）。校准结果根据公式（2）计算，应符合3.2的要求。 6.2.5绝缘电阻
按图1所示，将绝缘电阻表或测试仪连接到检波器，操作绝缘电阻表或测试仪进人绝缘电阻校准
5
