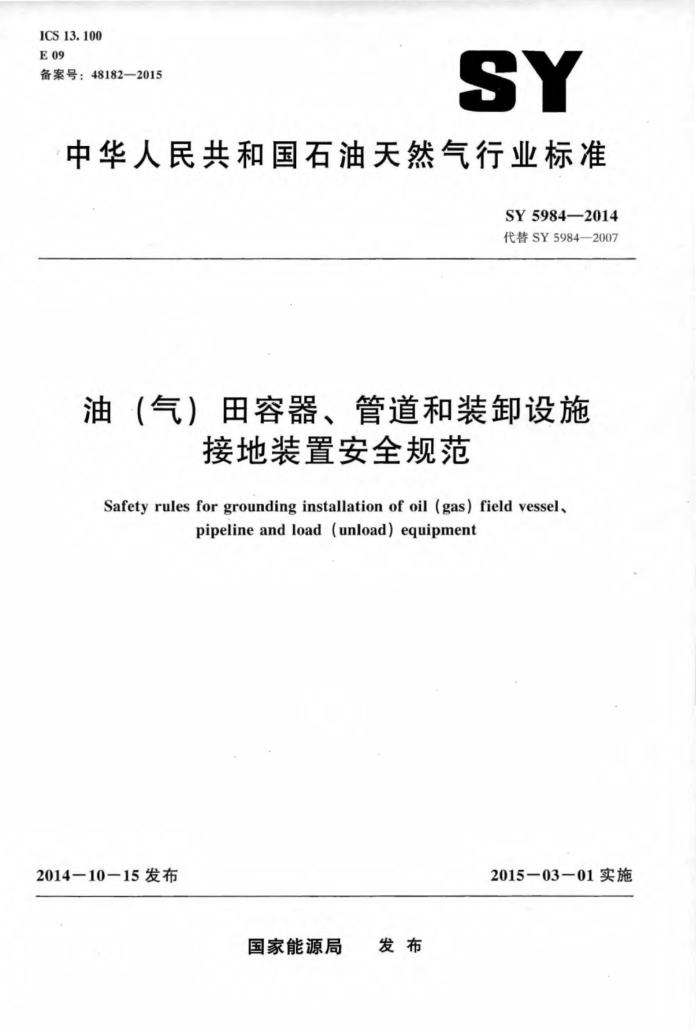

ICS13.100 E 09 备案号：48182—2015
SY
中华人民共和国石油天然气行业标准
SY5984—2014 代替SY5984—2007
油（气）田容器、管道和装卸设施
接地装置安全规范
Safetyrulesforgrounding installation of oil(gas)field vessel.
pipeline and load (unload) equipment
2014一10-15发布
2015-03一01实施
国家能源局 发布 SY5984—2014
目 次
前言
II
范围 2 规范性引用文件 3 术语和定义
T
容器集输管道装卸设施接地装置接地检测接地装置的例行检查
4
5
2
6
7
8
2
- SY5984—2014
前 言
本标准除第6.6条、第7.1.1条、第7.1.2条部分内容及第7.1.4条b）款、第7.1.5条内容为推荐性外，其他技术内容均为强制性。
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准修订并代替SY5984一2007《油（气）田容器、管道和装卸设施接地装置安全检查规定》，与SY5984一2007相比，主要技术内容变化如下：
修改了2007年版的3.2（本版的3.2)；修改了2007年版的4.5a【本版的4.5a)]；修改了2007年版的4.5d）［本版的4.5d)］；修改了2007年版的4.7（本版的4.7)；修改了2007年版的5.3（本版的5.3）；修改了2007年版的5.5（本版的5.5）；修改了2007年版的6.3（本版的6.3）；修改了2007年版的6.6（本版的6.6)；修改了2007年版的7.1.1（本版的7.1.1)；修改了2007年版的7.1.2（本版的7.1.2)；修改了2007年版的7.1.4（本版的7.1.4)；修改了2007年版的7.1.4.2（本版的7.1.4.2)；修改了2007年版的7.1.4.3（本版的7.1.4.3）；修改了2007年版的7.1.4.4（本版的7.1.4.4）；修改了2007年版的8.1.1（本版的8.1.1)；修改了2007年版的8.1.3（本版的8.1.3）；修改了2007年版的8.2（本版的8.2)；修改了2007年版的第9章（本版的第9章）。
本标准由石油工业安全专业标准化技术委员会提出并归口。 本标准起草单位：中国石油化工集团公司河南油田安全环保监察处、河南油田第一采油厂、胜利
油田分公司。
本标准主要起草人：李权、王庆余、蒋仕民、张广华、杨克祥、李前、杨云飞、巴建彬。 本标准代替SY5984—2007。 SY5984一2007所代替标准的历次版本发布情况为：
SY5984—1994。
ⅡI SY 5984—2014
油（气）田容器、管道和装卸设施接地装置安全规范
1范围
本标准规定了油（气）田容器、集输管道、装卸设施、接地装置及接地检测等方面安全要求。 本标准适用于油（气）田所有盛装和输送可燃气体、液化烃、可燃液体的金属容器、管道及装卸
设施接地装置的安装和检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB15599一2009石油与石油设施雷电安全规范 GB50183一2004石油天然气工程设计防火规范 SY/T0060一2010油田防静电接地设计规定
3术语和定义
下列术语和定义适用于本文件。
3. 1
接地端头groundingend 容器、管道、装卸设施等接地的引出始端或连接的位置（点）。
3. 2
引下线downlead 接闪器或设备与接地干线或接地体的连接线。
3.3
接地装置groundinginstallation 接地端头、引下线、接地干线与接地体组成的装置。
4容器
4.1金属储罐的防雷防静电设计应符合GB50183一2004中9.2.2的规定。 4.2金属油（气）储罐（包括球罐、高架罐等）应设有固定式防雷防静电接地装置，接地点沿外围均匀布置，接地点沿罐底周边每30m不少于一个，但周长小于30m的单罐接地点不应少于两个，接地电阻值应小于102。 4.3油罐上的温度、压力、液位等仪表测量装置，应采用铠装屏蔽电缆或钢管配线，电缆钢铠或配线钢管与罐体应作电气连接。 4.4覆土油罐的罐体及罐室的金属构件，以及呼吸阀、量油孔等金属附件，应作电气连接并接地，其接地电阻值不得大于10α2。
1 SY5984—2014
栓、鱼尾来头、电焊夹头或专用夹头等器具，严禁用接地线缠绕方式连接。接地点应避开油箱。
7接地装置
7.1引下线 7.1.1容器、管道和装卸设施，其防雷接地装置的刚性导体引下线，宜采用镀锌扁钢制成，扁钢厚度不小于4mm，宽度不小手40mm。 7.1.2容器、管道和装卸设施的防静电接地引下线，宜选用厚度不小于4mm，宽度不小于25mm的镀锌扁钢制作。 7.1.3引下线应取最短途径，转弯处采取圆弧过渡。 7.1.4接地应设过渡连接的断接卡，其中：
a) 断接卡应设在引下线至接地体之间。 b) 断接卡宜设在距地面0.3m~1.0m之间，方便安装 c) 断接卡与上下两端采用满焊搭接，搭接长度应为扁钢宽度的两借。 d) 断接卡采用配锁紧螺母或弹簧垫图的M12不锈钢螺栓紧固，搭接长度不小于扁钢的两倍，
连接金属面应除锈、除油污。
7.1.5 测试点宜标出明显标记。
7.2接地端头
7.2.1 可供直接接地的接地端头有
a) 预留的裸露金属表面。 b) 容器、管道的金属螺栓连接部位 c) 采用专用的金属接地板或螺栓，
7.2.2 采用专用金属接地板或螺栓作 接地端头的要求
a) 金属接地板可焊 （或坚固） 牛容器支座、管道的金属外壳或螺栓连接部位。 b) 金属接地板或螺栓的材质： 容器、 管道的金属外壳为黑色金属材料时，应选用不锈钢；设
备、管道的金属外壳为有色金属材料时，应选用与容器、管道外壳相同材质的材料。 c) 专用金属接地板不小于50mm×5mm（宽度×厚度）。 接地连接用的最小有效长度，对大型
设备至少为110mm（2孔直径11mm规格）， 小型设备至少为6 60mm（1孔直径11mm规格）。接地螺栓为M10×30
d）当选用钢筋混凝土基础作静电接地时，应符合SY/T0060-2010中4.2.4的要求。 7.3接地体与接地干线 7.3.1接地体应采用钢管或角钢制作，
小壁厚为3.5mm，角钢最小壁厚为4mm。
7.3.2接地体埋入地下深度、罐组的接地干线应符合设计要求，接地电阻值满足规定要求。 7.3.3防静电接地装置可与防感应雷和电气设备的接地装置共同设置，其接地电阻值应符合防感应雷和电气设备接地的规定。
8接地检测
8.1检测 8.1.1雷雨季节来临之前，应对接地装置接地电阻检测一次。
3 SY5984—2014
8.1.2轻烃、原油稳定等装置可在小修、大修期间进行接地电阻检测。 8.1.3企业自检每年两次，春季一次，秋季一次。检测设备须检定合格并在有效期内。依法接受政府部门对接地电阻的检测。由具有资质的持证专业人员进行检测。 8.1.4罐组的接地电阻值应逐罐分别测试，单罐的接地电阻值应在断接卡子断开前整体测试，断接点的电阻值应逐个断开测试。单个断开接地点的电阻值测试完后，应立即恢复断接过渡连接。检测不合格的点应进行整改并重新检测保证合格。 8.2检测报告 8.2.1检测记录应包括时间、地点、设备名称及编号、测试点编号、测试点数据及结论、测试人和整改建议等内容。 8.2.2检测单位应出具正式测试报告，测试报告一式三份，由使用单位、测试单位各保管一份，报上级主管部门审核备案一份。
9接地装置的例行检查
9.1基层单位对接地装置每月检查一次，检查分为外观检查和资料检查，其内容应分别符合9.2和 9.3的规定，并建立档案或台账。 9.2外观检查主要内容包括：
a) 接地装置锈蚀或机械损伤情况，导体损坏、锈蚀深度大于30%或发现折断应立即更换。 b) 引下线周围不应有对其使用效果产生干扰的电气线路。 c) 断接卡子螺母是否均匀牢靠。 d）接地装置周围土壤有无下沉现象。
9.3资料检查主要内容包括：
a）资料齐全完整，数据准确； b) 接地电阻测试值符合本标准要求，同一接地体接地电阻测试值变化情况。
9.4对不合格项的整改情况进行检查。
