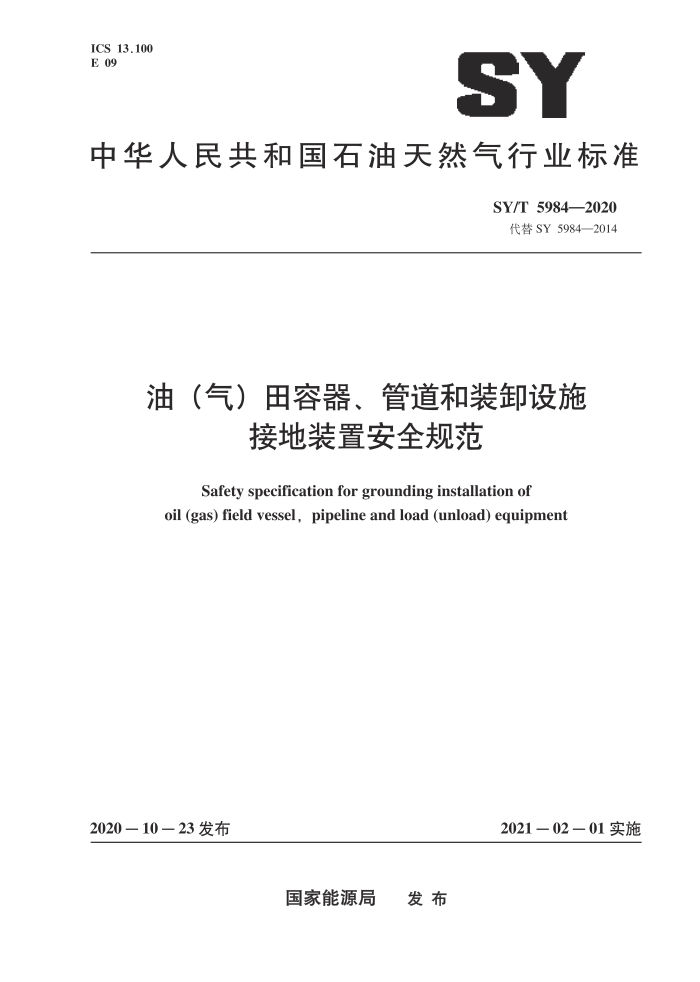

SY/T 5984-2020代替 SY 5984—2014
油（气）田容器、管道和装卸设施接地装置安全规范
Safety specification for grounding installation ofoil(gas) field vessel,pipeline and load (unload)equipment
2021一02一01实施
2020一 10一23发布
前 言
本标准按照 GB/T 1.1—2009《标准化工作导则 第1部分∶标准的结构和编写》给出的规则起草。
本标准代替 SY 5984—2014《油（气）田容器、管道和装卸设施接地装置安全规范》，与 SY 5984—2014 相比，除编辑性修改外，主要技术变化如下∶
——修改了适用范围，将"根据气体和液体分类"改为"油（气）田所有盛装和输送易燃可燃气体和液体的金属容器、管道及装卸设施接地装置的安装和检测"（见第 1章，2014 年版的第1章）;
——修改了钢储罐顶部附件（机械呼吸阀、液压安全阀、阻火器等）的对接法兰要求，将"直径不小于 6mm（截面积不小于 29mm²）"改为"直径不小于 10mm"（见3.4，2014 年版的 4.7）;
——修改了装有绝缘法兰的管道及金属配管中非导体管段的接地要求，将"装有绝缘法兰的管道及金属配管中非导体管段，在两侧的金属管上应分别有防静电接地点"改为"装有绝缘法兰的管道及金属配管中非导体管段应安装防静电接地"（见 4.4，2014 年版的 5.4）;
——将"汽车罐车装卸作业中防静电接地线宜采用专用防爆型静电接地磁力接头（也可采用橡套电缆如 YCW3×6mm²三芯并成一股，TRJ25mm²单股等），接地连接可选用电池夹头。鳄式夹钳、蝶形螺栓、鱼尾夹头、电焊夹头或专用夹头等器具，严禁用接地线缠绕方式连接。接地点应避开油箱"改为"汽车罐车装卸作业中防静电接地线采用具有报警功能的接地装置"（见5.6，2014年版的 6.6）;
——删除了"断接卡宜设置在 0.3 至 1m 的要求"（见 2014年版的 7.1.4）;
——删除了重复多余的内容 【见2014年版的7.1.5、7.2、8.1.2、8.1.4、8.2.2、9.3c）、9.4】。
本标准由石油工业安全专业标准化技术委员会提出并归口。
