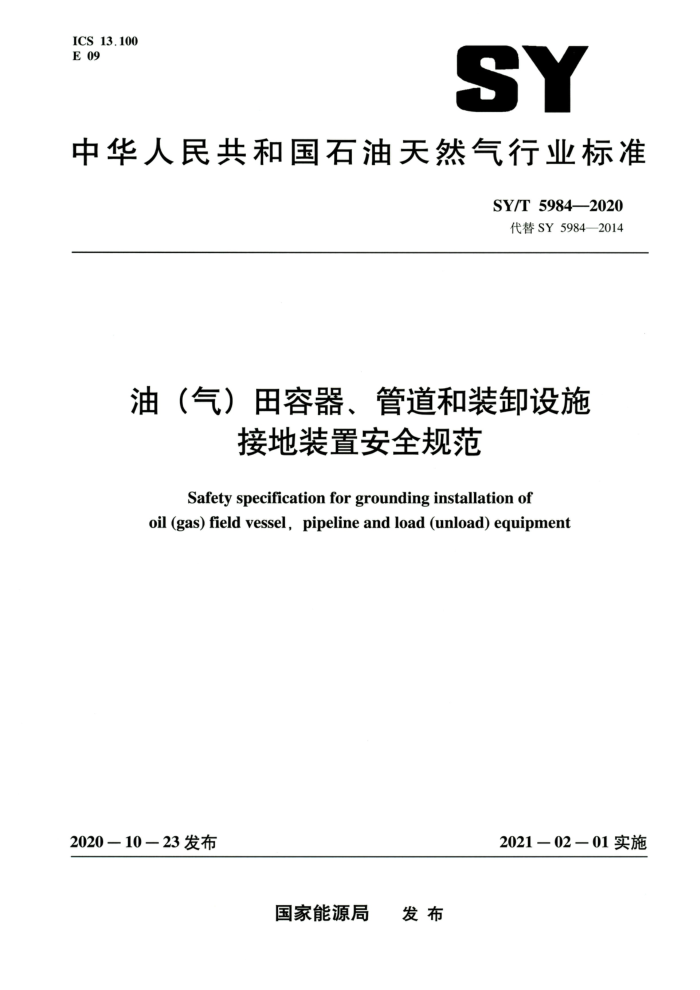

ICS 13.100 E 09
SY
中华人民共和国石油天然气行业标准
SY/T 59842020
代替SY5984—2014
油（气）田容器、管道和装卸设施
接地装置安全规范 Safety specification for grounding installation of
oil (gas) field vessel, pipeline and load (unload) equipment
2021－02－01实施
2020一10一23 发布
国家能源局 发布 SY/T 5984—2020
目 次
前言范围
II
1
2 规范性引用文件 3 容器 4 集输管道 5 装卸设施
2
2
接地装置 6.1 接地引下线 6.2 接地体与接地干线 7
6
2
2 2
接地检测 7.1 检测 7.2 检测报告 8接地装置的日常检查
3
3 3
................
3 SY/T 5984—2020
6.2.3防静电接地装置可与防感应雷和电气设备的接地装置共同设置，其接地电阻值应符合防感应雷和电气设备接地的规定。
7接地检测 7.1 检测 7.1.1接地检测每年两次，春、秋季各一次。雷雨季节来临之前应对接地装置接地电阻检测一次。 7.1.2检测设备应检定合格并在有效期内。由具有资质的检测机构进行检测。检测不合格的点应进行整改并保证复测合格。 7.2检测报告 7.2.1检测记录应包括时间、地点、设备名称及编号、测试点编号、测试点数据及结论、测试人和整改建议等内容。 7.2.2检测单位应出具正式检测报告，检测报告一式三份，由使用单位、测试单位各保管一份，报上级主管部门审核备案一份。
8接地装置的日常检查
8.1基层单位对接地装置每月检查一次，检查分为外观检查和资料检查，并做好记录。 8.2外观检查主要内容：
a）接地装置锈蚀或机械损伤情况。 b）引下线周围是否有对其使用效果产生干扰的电气线路。 c）断接卡子螺母是否紧固，腐蚀是否严重。
8.3资料检查主要内容包括：
a）资料齐全完整，数据准确。 b）接地电阻测试值符合本标准要求。
