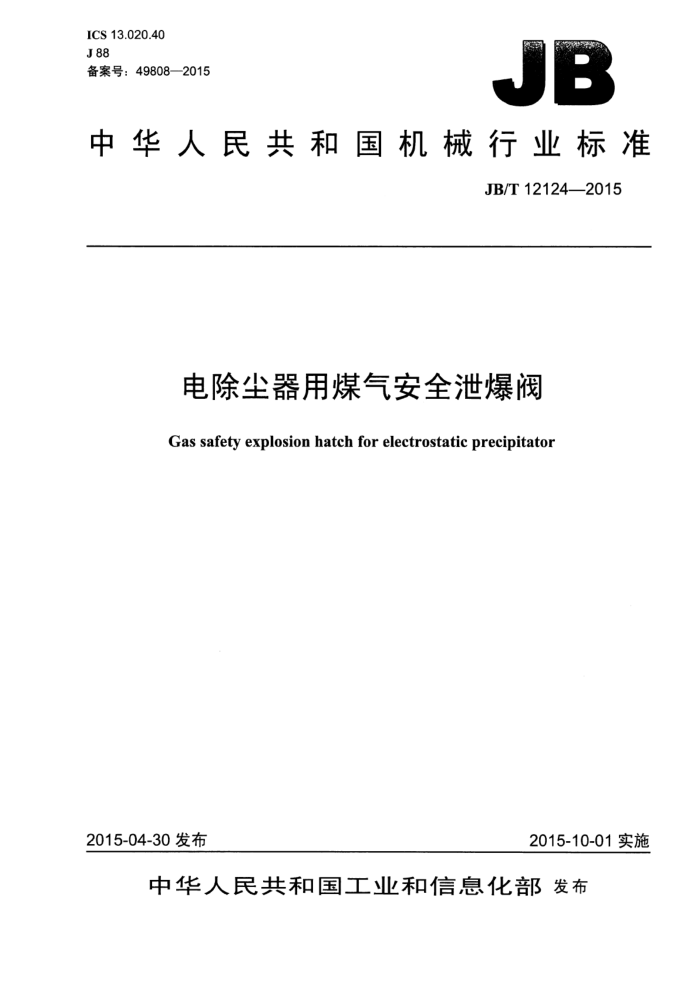

ICS 13.020.40 J88 备案号：49808—2015
JB
中华人民共和国机械行业标准
JB/T12124—2015
电除尘器用煤气安全泄爆阀
Gas safety explosion hatch for electrostatic precipitatol
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12124—2015
目 次
前言
范围. 规范性引用文件
1 2
3 术语和定义
结构型式与基本参数 4.1 型号表示方法 4.2 结构型式 4.3 基本参数 5技术要求.. 5.1 结构要求 5.2 性能要求.. 5.3 材料要求 5.4 安装要求. 5.5 维修要求 6 试验与检验. 6.1 总则 6.2 目的... 6.3 一般要求
4
........
.
6.4 试验过程 A
标志 8 涂装、包装与贮存
.
！
EEEEIEEFIFEFIEE
IIE
包装、贮存和运输 10 年检图1 电除尘器用煤气安全泄爆阀，
9
...
表1材料要求
.................
-.++.+.+..++
.i. JB/T12124—2015
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：中国重型机械研究院股份公司、浙江菲达环保科技股份有限公司、中国环保机械
行业协会。
本标准主要起草人：郭启超、王永刚、翟玉杰、李朝阳、郦建国。 本标准为首次发布。
II JB/T12124—2015
电除尘器用煤气安全泄爆阀
1范围
本标准规定了电除尘器用煤气安全泄爆阀产品的术语和定义结构型式与基本参数、技术要求、试验与检验、标志及涂装、包装与贮存，以及包装、贮存和运输。
本标准适用于钢铁冶金行业电除尘器用煤气安全泄爆装置，其他行业煤气电除尘器或煤气管路系统用煤气安全泄爆装置等可参照执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1222弹簧钢 GB/T1239（所有部分）） 冷卷圆柱螺旋弹簧技术条件 GB/T1972碟形弹簧 GB/T9113整体钢制管法兰 GB/T12220通用阀门标志 GB/T12241安全阀一般要求 JB/T7928通用阀门供货要求
3术语和定义
下列术语和定义适用于本文件。
3.1
电除尘器用煤气安全泄爆阀gas safety explosion hatchforelectrostatic precipitator 一种自闭式安全阀门，阀门上装有弹簧装置，当系统中煤气发生爆炸时，阀门瞬间打开释放爆炸压
力，当压力释放后，阀门自行关闭阻止外界空气被吸入，并阻止煤气泄漏。 3.2
弹簧装置springdevice 弹簧装置是对电除尘器用煤气安全泄爆阀进行压紧密封和受压自动打开的装置，阀门有效口径大于
900mm的弹簧装置由三级弹簧组组成，阀门有效口径不大于900mm的由两级弹簧组组成。 3.3
碟形阀盖dishing cap 电除尘器用煤气安全泄爆阀的阀盖做成碟形结构，形成碟形阀盖。正常情况下碟形阀盖与密封圈配
合形成系统密封，当发生泄爆时，碟形阀盖整体开启释放压力。 3.4
阀体thevalvebody 阀体由上下两个法兰和中间钢管焊接而成，阀体是电除尘器用煤气安全泄爆阀的支撑部件，上法兰
上加工有密封槽，密封槽内镶有耐高温密封圈，下法兰与电除尘器设备连接。
1 JB/T12124—2015
3.5
阀盖固定导向装置thevalvecoverfixedguidingdevice 阀盖固定导向装置由不低于四根的不锈钢导杆组成，碟形阀盖的开启是沿着不锈钢导杆运行的，导
杆固定在阀体上。 3.6
开启压力 opening pressure Ps 使泄爆阀阀盖开启的最小入口压力，一般设定为5000Pa。在该压力下，阀盖与密封圈之间开始有
气体连续排出。 3.7
最大开度压力 seal test pressure Pd 电除尘器用煤气安全泄爆阀碟形阀盖达到规定开启高度时的电除尘器内部压力，一般设定为
0.3 MPa. 3.8
密封试验压力 seal testpressure Pt 电除尘器用煤气安全泄爆阀进行密封试验时的压力，在该压力下检测密封处的密封情况，一般设定
为小于开启压力100Pa～400Pa。 3.9
流通面积circulationarea 阀体流通的截面积，用来计算开启力。
4结构型式与基本参数
4.1型号表示方法
XBF-$X-Px
开启压力有效通径泄爆阀
示例： XBF-$1200-P.5000表示泄爆阀有效通径为1200mm，开启压力为5000Pa的泄爆阀。
4.2结构型式
电除尘器用煤气安全泄爆阀主要由弹簧装置、碟形阀盖、阀体、阀盖固定导向装置、密封圈、阀座及位置检测开关组成，详如图1所示。 4.3基本参数 4.3.1适应于：煤气等爆炸性介质气体的设备上。 4.3.2有效通径：$500mm~1600mm。 4.3.3工作适应温度：≤200℃，瞬间可适应≤320℃。
2 JB/T12124-—2015
说明：
弹簧装置：碟形阀盖：
一阀座：密封圈：
2
一阀体；
3-
6—阀盖固定导向装置。
图1电除尘器用煤气安全泄爆阀
4.3.4开启压力：5000Pa。 4.3.5最大泄爆压力：0.2MPa。 4.3.6 6弹簧装置：采用三级或两级结构。
5技术要求
5.1 结构要求
5.1.1 一般要求 5.1.1.1 为防止调整弹簧压缩量机构松动及随意改变已调整好的压力，必须设有防松装置并加封记表明。 5.1.1.21 设计应保证泄爆阀即使部分损坏仍能达到最大开启程度，并保证泄爆阀零部件不会飞出阀体外。 5.1.1.3电除尘器用煤气安全泄爆阀应设有开启和闭合到位的检测元件。 5.1.1.4电除尘器用煤气安全泄爆阀应设有限制开启高度的机构。 5.1.1.5电除尘器用煤气安全泄爆阀阀盖与烟气接触的一面设计成圆锥形。 5.1.1.6电除尘器用煤气安全泄爆阀采用软密封，要求耐温不低于300℃。 JB/T121242015
5.1.2连接形式
泄爆阀的连接形式为法兰连接，法兰的连接形式和尺寸应符合GB/T9113的规定。 5.1.3阀体 5.1.3.1F 阀体设计应保证泄爆阀在壳体试验及工作条件下不发生任何有害变形，并便于制造和维修。 5.1.3.2 法兰应整体锻成。 5.1.4弹簧 5.1.4.1螺旋弹簧应符合GB/T1239（所有部分）的规定，两端支承圈大于或等于3/4圈，支承圈末端应与工作圈并紧，弹簧轴线对两端支撑平面的垂直度每100mm长度的误差值不大于1mm。 5.1.4.2碟簧应符合GB/T1972的规定。 5.1.4.3 弹簧不得有裂纹、氧化皮、锈蚀等缺陷，并应进行防锈、防腐处理。 5.2性能要求 5.2.1 机械特性
电除尘器用煤气安全泄爆阀的开启和关闭动作必须稳定、可靠，无频跳、颤振、卡阻等现象 5.2.2密封性
在电除尘器工作压力下，泄爆阀的两小时泄漏率不得超过0.5%。泄爆阀泄爆后复位，应继续保持密封性。 5.2.3开启性
在电除尘器内部压力达到规定开启压力土100Pa范围内时，泄爆阀应开启。 5.2.4最大承受压力
泄爆阀在规定的最大承受压力条件下，必须达到规定的最大开启行程。 5.2.5可靠性
泄爆阀在规定的条件下使用，应保持构件、涂装完好，不得有连接松动。 5.3材料要求
材料应符合表1要求。
表1材料要求
名称阀体（含阀盖）
材料 Q245R
阀盖固定导向装置中的导杆阀盖固定导向装置中的卡套
不锈钢（1Cr18Ni9Ti）
黄铜
弹簧密封圈
按照GB/T1222的规定
耐高温硅胶
+ JB/T12124—2015
5.4安装要求
泄爆阀出厂前按照规定安装角度调整弹簧装置高度并加漆封，现场安装时应按照不同的安装角度对应安装，不得装错。安装不得损坏、改变漆封。安装应保护阀的涂装完好。 5.5维修要求
泄爆阀的维修应由原生产厂家承担，维修后由原生产厂家重新调整、漆封。
6试验与检验
6.1总则
电除尘器用煤气安全泄爆阀的生产需要取得特种设备制造许可，并通过型式检验 6.2目的
试验目的在于证实每个电除尘器用煤气安全泄爆阀已经调整到适合运行要求的状态，且能够承受规定的压力和温度。 6.3一般要求
所有临时用作试验的管子、连接件以及封闭装置应能足够地承受试验压力。 任何临时焊接上的附件应仔细地除去，并磨平焊疤，使之与金属基体一样平整，并用磁粉或液体渗
透法进行检查。
所有试验用压力测量装置应定期按照相应的标准进行检验和校准，以保证精度。 6.4试验过程
电除尘器用煤气安全泄爆阀按照设计装配图样装配完后，应按GB/T12241的规定进行强度试验，然后进行密闭性、开启性及灵活性试验。灵活性试验压力要求小于最大开度压力Pd 6.4.1安全要求
考虑到灵活性试验中存在的危险性，需采取足够的预防措施。对下列有关因素要引起注意： a）在试验过程中压力要通过泄爆阀瞬间释放，会放出大量的能量，因此，在试验过程中不允许人
员靠近； b）进行灵活性试验时，要等到泄压完成后才能靠近试验装置仔细检查； c）进行试验时阀门不得给予任何形式的冲击载荷； d）应采取措施防止压力超过试验压力。
6.4.2试验项目
测定在具体工作条件下阀门动作前、泄压中、关闭时及关闭后的特性。一般有下列项目： a）开启压力Ps; b）实测最大开度压力； c）密封试验压力Pt d）阀门动作的重复性； e）用目测、高清摄像跟踪监测及听觉检查阀门的机械特性，如良好的回复性，有无频跳、颤振、
卡阻或有害的振动； f）开启高度。
5
