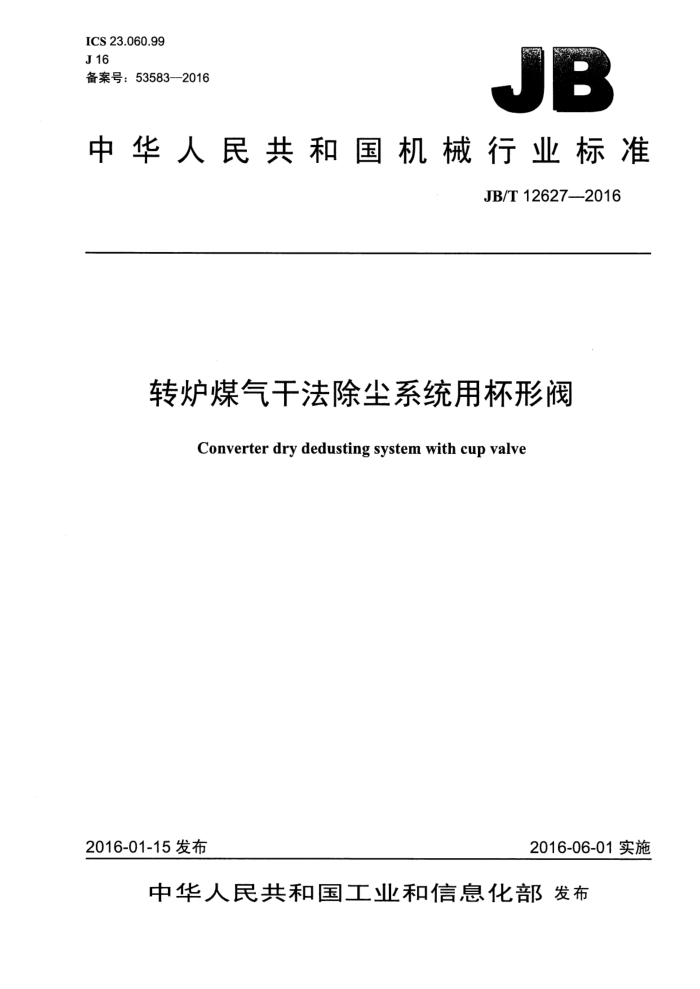

ICS 23.060.99 J 16 备案号：53583—2016
JB
中华人民共和国机械行业标准
JB/T12627-2016
转炉煤气干法除尘系统用杯形阀
Converter dry dedusting system with cup valve
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12627—2016
目 次
前言. 1 范围.. 2 规范性引用文件 3术语和定义. 4结构型式、型号及参数 4.1 结构型式， 4.2 型号.. 4.3 基本参数 5技术要求. 5.1 性能要求 5.2 连接. 5.3 阀体、锥形管和导向笼
III
5.4 阀芯和阀杆， 5.5 填料和填料压盖 5.6 液压缸和液压系统. 5.7 外观质量要求， 5.8 焊接要求， 5.9 材料.. 5.10 安装.. 试验与检验.
6
6
6.1 试验要求， 6.2 压力试验， 6.3 功能试验， 6.4 壁厚测量， 6.5 硬度测量 6.6 无损检测， 6.7 阀体材质化学成分 6.8 阀体材质力学性能. 6.9 外观质量和铭牌内容检查，检验规则.... 7.1 检验分类 7.2出厂检验. 7.3型式检验. 8标志.. 8.1标志内容， 8.2铭牌上的标志 9装运和贮存
8
7
I JB/T12627—2016
图 1 放散杯形阀典型结构示意图图2 回收杯形阀典型结构示意图
2
.2
表1 放散杯形阀结构长度. 表2[ 回收杯形阀结构长度，表3主要零件常用材料表4检验项目、技术要求和检验方法...
A
II JB/T126272016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：江苏神通阀门股份有限公司、特技阀门集团有限公司、江苏苏盐阀门机械有限公
司。
本标准主要起草人：金永芹、杨高峰、吴显金、韩正海、倪燕、郁正涛、吴建新。 本标准为首次发布。
III JB/T12627—2016
转炉煤气干法除尘系统用杯形阀
1范围
本标准规定了转炉煤气干法除尘系统用杯形阀的术语和定义、结构型式、型号及参数、技术要求、 试验与检验、检验规则、标志、装运和贮存。
本标准适用于公称压力不大于PN2.5、公称尺寸DN500DN2800、介质为转炉煤气、使用温度不高于200℃的转炉煤气干法除尘系统用杯形阀（以下简称杯形阀）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.4一2011压力容器第4部分：制造、检验和验收 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T984堆焊焊条 GB/T 1047 管道元件DN（公称尺寸）的定义和选用 GB/T 1048 管道元件PN（公称压力）的定义和选用 GB/T1184一1996形状和位置公差未注公差值 GB/T1220 不锈钢棒 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 9115 对焊钢制管法兰 GB/T 9119 板式平焊钢制管法兰 GB/T 9124 钢制管法兰技术条件 GB/T12220 工业阀门标志 GB/T12229 通用阀门碳素钢铸件技术条件 GB/T13927 工业阀门 压力试验 GB/T 24919 工业阀门安装使用维护一般要求 JB/T 5000.3 重型机械通用技术条件第3部分：焊接件 JB/T 7370 柔性石墨编织填料 JB/T7928 工业阀门供货要求 NB/T47013.5 承压设备无损检测第5部分：渗透检测 NB/T47014 承压设备焊接工艺评定 TSGZ6002 特种设备焊接操作人员考核细则
3术语和定义
下列术语和定义适用于本文件。
3.1
转炉煤气干法除尘系统用杯形阀 converterdrydedustingsystemwith cupvalve
- JB/T12627—2016
用于转炉煤气干法除尘系统切换站的煤气放散及回收管道上，起切断及调节作用的一种阀门。转炉煤气干法除尘系统切换站由两个杯形阀组成，通往烟肉的杯形阀称放散杯形阀，通往煤气柜的杯形阀称回收杯形阀，它们分别对放散、回收两种状态进行控制。
4结构型式、型号及参数
4.1结构型式
杯形阀由液压缸、阀杆、填料压盖、填料、阀体、导向笼、阀芯、锥形管、密封圈和阀台等组成。 放散杯形阀和回收杯形阀的典型结构示意图分别如图1、图2所示。
中
出口
1阅养
o
10
L2
进口
说明：
5—阀体： 6- 导向笼： 7- 一阀座密封面；
9——阀芯： 10——锥形管； 11——阀台。
一液压缸；
1 2 3
一阀杆； -填料压盖； -填料；
密封圈；
8
4
图1放散杯形阀典型结构示意图
2 JB/T126272016
出口
U
V
进口
说明：一液压缸；一阀杆：
5——阀体：一导向笼；
9——阀芯： 10一锥形管： 11——阀台。
2
6
-填料压盖； -填料；
一阀座密封面：一密封圈；
4-
8-
图2回收杯形阀典型结构示意图
4.2型号
杯形阀的型号编制方法如下： JB/T12627—2016
口 口 -
阀体材质（C： 碳钢）公称压力类型代号 （放散杯形阀为BXF-I， 回收杯形阀为BXF-II)
4.3基本参数 4.3.1 公称压力
杯形阀的公称压力不大于PN2.5， 并应符合GB/T1048的规定， 4.3.2 公称尺寸
杯形阀的公称尺寸为DN500DN2800，并应符合GB/T1047的规定。 4.3.3 结构长度
放散杯形阀和回收杯形阀的结构长度分别按表1和表2的规定， 或按订货合同的要求。
表1 放散杯形阀结构长度结构长度L/L2
单位为毫米
公称尺寸DN
公称尺寸 DN
结构长度L/L2 2 040/1 250 2 200/1 300 2 300/1 300 2 500/1 500 2 800/1800 3 000/2 000 3 200/2 200 3 500/2 500 3 800/2 800
500 600 700 800 900 1 000 1 100 1 200 1 300
1 400 1 500 1 600 1 800 2 000 2 200 2 400 2 600 2 800
800/550 1 000/600 1 260/700 1300/900 1350/1 000 1 450/1 050 1 650/1 100 1 950/1 200 2 000/1 250
表2 回收杯形阀结构长度结构长度L/L2
单位为毫米
结构长度L/L2 1 630/1 600 1 700/1 650 1 730/1 700 1 950/1 850 2 150/2 000 2 400/2 200 2 500/2 400 2 600/2 500 2 700/2 600
公称尺寸 DN
公称尺寸 DN
500 600 700 800 900 1 000 1100 1 200 1 300
650/600 850/700 1 000/850 1 200/950 1300/1 050 1 400/1 100 1 450/1 200 1 550/1400 1 630/1 600
1 400 1 500 1 600 1 800 2 000 2 200 2 400 2 600 2 800
4
