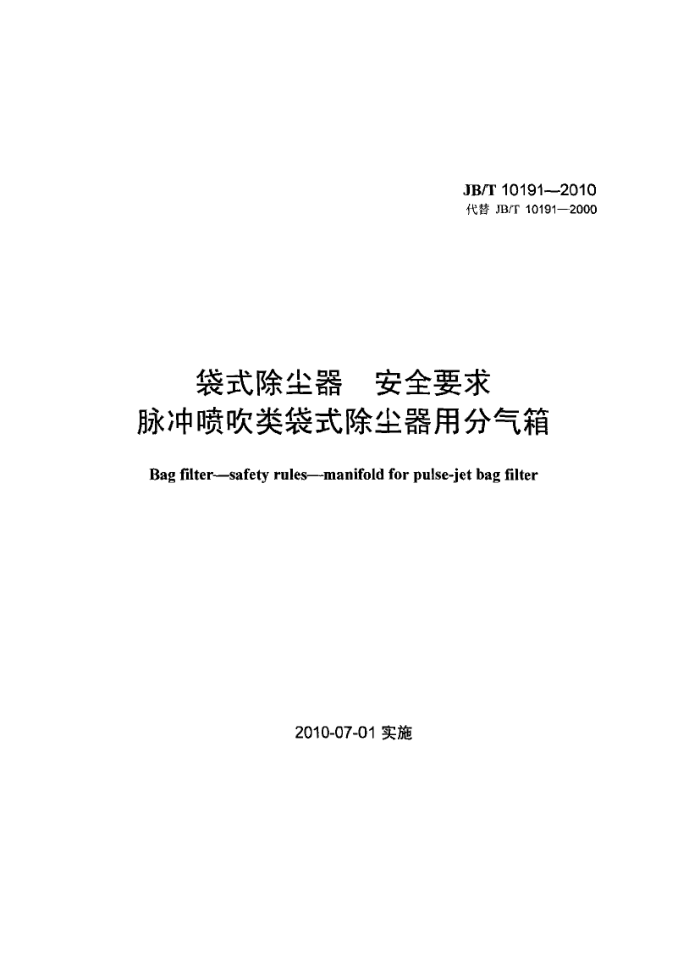

JB/T 10191-2010 代替 JB/T 10191—2000
袋式除尘器 安全要求脉冲喷吹类袋式除尘器用分气箱 Bag filter-safety rules--manifold for pulse-jet bag filter
+
2010-07-01实施 JB/T 10191---2010
目 次
前言范围 2规范性引用文件 3术语和定义 4基本参数. 4.1焊接接头系数 4.2 厚度附加量 4.3 设计压力和水压试验压力 5　安全要求 5.1 使用条件与安全要求 5.2 材料要求. 5.3 圆形分气箱 5.4 带圆角的正方形分气箱 5.5 制造， 5.6 涂装， 6 检验 7 包装、运输、贮存图 1 圆形分气箱截面图图 2 标准椭圆形封头…… 图3 圆形平封头图 4 脉冲阀座的结构示意图（一）图 5 脉冲阀座的结构示意图（二）图 6 带圆角的正方形分气箱截面图7 端板截面图图 8 圆形分气箱图9方形分气箱表1 分气箱的设计压力和水压试验压力表2 钢材的许用压力。
.HII
1
4a
+.+
X
+电品
中电国心 JB/T 10191--2010
前言
本标准代替JB/T10191—2000《袋式除尘器安全要求脉冲喷吹类袋式除尘器用分气箱》。 本标准与JB/T10191-2000相比，主要变化如下：
-修改了标准适用范围的内容（2000年版的第1章：本版的第1章）；一增加并修改了规范性引用文件的内容（2000年版的第2章；本版的第2章）；删除了“分气箱的截面尺寸”的内容（2000年版的4.2.3）；一修改了“分气箱的设计压力和水压试验压力”的内容（2000年版的表2；本版的表1); 一增加了“使用条件与安全要求”的内容（本版的5.1）；
：
-增加了分气箱用材料的要求（2000年版的第5章：本版的5.2)；一修改了钢板厚度符号表示方法（2000年版的图1、图2、6.3、6.4、6.5、图5、7.2、7.3：本版的 5.3.2、5.4.1.15.4.1.2、5.4.3、5.4.4.2); 一增加了圆形分气箱的材料（2000年版的7.1.1；本版的5.3.1.1); 一将原来的“筒体法兰”修改为“脉冲阀座”，并增加了“阀与脉冲阀座的另一种连接方式”（2000 年版的7.1.4；本版的5.3.1.4); 将原来的“圆形平盖”改为“圆形平封头”，原来的“封头”改为“椭圆形封头”（2000年版的7.1.3，7.5，7.4；本版的5.3.1.3，5.3.2，5.3.4，5.3.5); 修改了“焊接坡口的形状和尺寸”的要求（2000年版的8.2；本版的5.5.2）； -增加了“圆形箱体”的制造要求（2000年版的8.4；本版的5.5.4）；一增加了“箱体内表面”的防护要求（2000年版的8.10；本版的5.5.10)；增加了“分气箱涂装的要求”（本版的5.6.3、5.6.4）；一补充了“水压试验完毕后检验的要求”（2000年版的10.3.5；本版的6.3.5）； -增加了“包装、运输、贮存”（本版的第7章）; 删除了标准附录A的内容（2000年版的附录A）; -对相关的文字作了编辑性的修改，对标准的结构作了调整。
本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、苏州工业园区协昌环保科技有限公司。 本标准主要起草人：郑奎照、陆亚萍。 本标准所代替标准的历次版本发布情况： JB/T 10191—2000
ImI JB/T 10191--2010
袋式除尘器安全要求脉冲喷吹类袋式除尘器用分气箱
1范围
本标准规定了脉冲喷吹类袋式除尘器用钢制带圆角的正方形和圆形截面分气箱（以下简称分气箱）的基本参数、安全要求、检验和包装、运输、贮存。
本标准适用于充装压缩气体供脉冲阀间断喷吹的分气箱。 2规范性引用文件
下列文件中的条款通过本标雅的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB150—1998钢制压力容器 GB713锅炉和压力容器用钢板（GB713—2008，ISO 9328-2：2004，NEQ） GB912碳素结构钢和低合金结构钢热轧薄钢板及钢带（GB912-2008，ISO4995:2001，ISO4996：
1999,NEQ)
GB/T3274碳素结构钢和低合金结构钢热轧厚钢板和钢带（GB/T3274—2007，ISO13976：2005， ISO 630: 1995, NEQ)
GB/T8163输送流体用无缝钢管（GB/T8163—2008，EN10216-1：2004，NEQ） GB/T13277.1压缩空气第1部分：污染物净化等级（GB/T13277.1--2008，ISO8573-1：2001，MOD） JB/T4709钢制压力容器焊接规程 JB/T4711压力容器涂敷与运输包装 《压力容器安全技术监察规程》质技监局锅发［1999］154号
3术语和定义
下列术语和定义适用于本标准。
3.1
设计压力 design pressure 用以确定分气箱箱体计算厚度的压力，其值不低于工作压力。压力指表压。
3.2
计算厚度theoretical thickness 按本标准各章公式计算得到的厚度。
3.3
设计厚度 design thickness 计算厚度与腐蚀裕量之和。
3.4
名义厚度nominal thickness 设计厚度加上钢材厚度负偏差后向上圆整至钢材标准规格的厚度，即标注在图样上的厚度。
1 JB/T 10191—2010
3.5
薄膜应力 membrane stress 薄壁壳体（直径远大于壁厚）的切向拉应力。
4基本参数 4.1焊接接头系数
分气箱采用单面焊对接接头（沿焊缝根部分有贴紧基本金属的垫板），不进行无损检测，取@一0.7。 4.2厚度附加量
厚度附加量按式（1）确定：
(1)
C = Ci+C2
式中;
-厚度附加量，单位为 mm;
C
Ci——钢材厚度负偏差（按4.2.1)，单位为mm; C2一腐蚀裕量（按4.2.2)，单位为 mma
4.2.1钢材厚度负偏差
钢板厚度负偏差按钢材标准的规定。当钢材的厚度负偏差不大于0.25mm时，负偏差可忽略不计。 4.2.2腐蚀裕量
介质为压缩气体的碳素钢分气箱，腐蚀裕量不小于1mm。 4.3设计压力和水压试验压力
按表1 的规定。
表 1分气箱的设计压力和水压试验压力
单位：MPa
N0.8 1.25p
设计压力p 水压试验压力 Pr
5 安全要求 5.1 使用条件与安全要求 5.1.1 使用温度为-20 ℃～120 ℃。 5.1.2设计压力<0.7MPa。 5.1.3充装压缩气体气源：清灰介质为压缩气体，当采用压缩空气时，其质量等级应符合GB/T13277.1 中规定要求，固体粒子、水、总油量的质量等级为3、3、5。 5.1.4分气箱安装压力表或压力传感器。 5.1.5分气箱的制造、试验和验收应符合GB150规定，并受《压力容器安全技术监察规程》监察。 5.2材料要求 5.2.12 分气箱用钢，应选用20、Q235、16MnR、20R或20g 5.2.2 分气箱用钢应附有钢材生产单位的钢材质量证明书。 5.2.3 钢材的许用压力应符合表2的规定。
表2 钢材的许用压力
常温强度指标
使用温度<120℃ 的许用应力
厚度 mum ≤10 4~16 >16~20
MPa
钢号
钢板标准
使用状态
MPa 130 113 107
Cp 390 375 375
9. 245 235 225
20 Q235A. Q235B
GB/T 8163 GB 912 GB/T 3274
热轧
2 JB/T 10191---2010
表2钢材的许用压力（续）
常温强度指标
使用温度<.120℃
厚度 mm 6~16 >16~25 6~16 >16~25
钢号
钢板标准
使用状态
MPa
的许用应力
MPa 125 119 170 163 132 132
Cb 375 375 510 490 400 400
G, 235 225 345 325 245 245
热轧热轧，正火热轧，正火 6~16 热轧，正火
Q235C 16MnR 20R 20g
GB/T 3274
GB 713 GB 713 GB 713
6~16
5.3 圆形分气箱 5.3.1 圆形分气箱的结构 5.3.1.1 圆形分气箱截面如图1所示，-一般采用钢管或卷板焊接。 5.3.1.2 两端采用标准椭圆形封头应符合GB150-—1998中第7章的规定，如图2所示。封头的直边高度h≥25 mm. 5.3.1.3两端采用圆形平封头如图3所示。
7Z
5
f=125 f
n.
图1 圆形分气箱截面图 5.3.1.4脉冲阀座：焊在筒体上的脉冲阀座，用于与淹没式脉冲阀等相连接，其结构如图4、图5所示。
图 2 1 标准椭圆形封头
图 3 圆形平封头
D
d
图4脉冲阀座的结构示意图（一)
5.3.2符号
Di -筒体和封头的内直径，单位为mm;
封头直边高度，单位为mm: hi-—-封头曲面深度，单位为 mm;
一设计压力，单位为MPa;
P t1--
一筒体的计算厚度，单位为 mm; t2-一封头或圆形平封头的计算厚度，单位为 mm;
3 JB/T 10191-2010
[q]一一设计温度下筒体和封头材料的许用应力，单位为MPa;
一焊接接头系数。
0
厂
do
VH
H
图 5脉冲阀座的结构示意图（二)
5.3.3圆筒计算
圆筒计算按公式（2)：
pD 2[α]' - p
(2)
t=
5.3.4封头计算
圆形平封头计算按公式（3）
pD 2[α] - 0.5 p
(3)
12 :
5.3.5圆形平封头计算
平盖计算按公式（4)：
t = D,/0.44p/[α1t
(4)
5.4带圆角的正方形分气箱 5.4.1带圆角的正方形分气箱结构： 5.4.1.1带圆角的正方形分气箱截面，如图6所示。箱体侧板和圆角厚度相同，圆角半径r应大于或等于侧板厚度的3倍。 5.4.1.2分气箱两端端板为平板，如图7所示。
t]
-
f = 1.25 t,
图7端板截面图
图6带圆角的正方形分气箱截面
