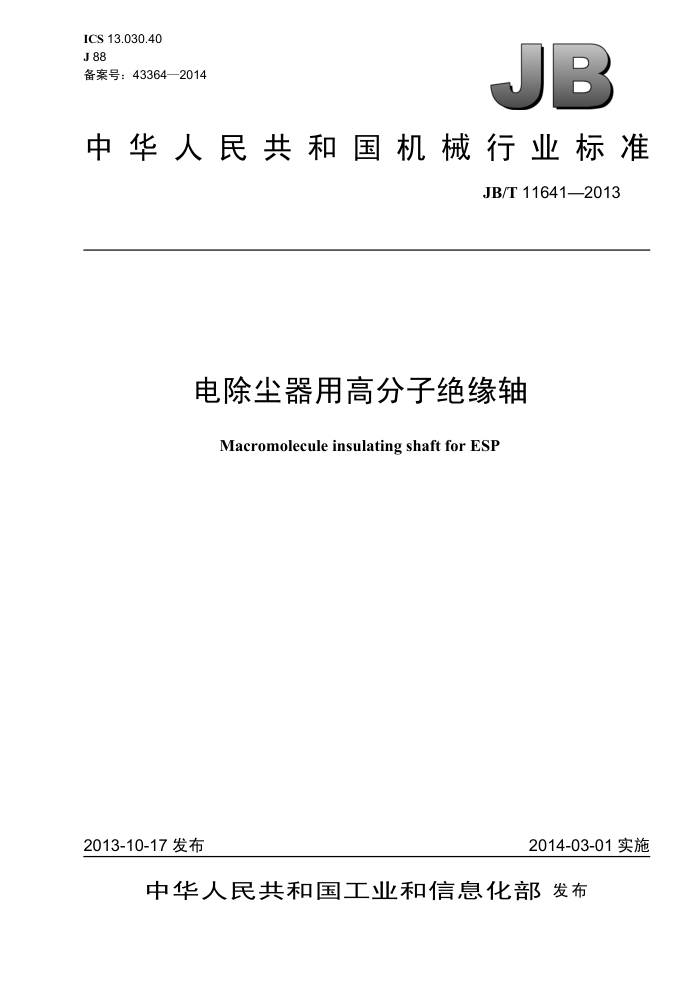

ICS 13.030.40 J 88 备案号：43364—2014
B
中华人民共和国机械行业标准
JB/T 11641—2013
电除尘器用高分子绝缘轴
Macromolecule insulating shaft for ESP
2013-10-17 发布
2014-03-01实施
中华人民共和国工业和信息化部发布 JB/T 11641—2013
目 次
前言， 1 范围...
....I
规范性引用文件... 术语和定义
2 3
4　分类..…. 4.型号... 4.2规格与参数.... 4.3型式与尺寸
..2
.......................
....................
........
要求.. 6 试验方法 6.1 尺寸检查.. 6.2 外观检查.. 6.3 锥度着色检查 6.4 密度试验.. 6.5 吸水率试验. 6.6 压缩强度试验 6.7 弯曲强度试验… 6.8 染料渗透试验. 6.9 水扩散试验 6.10 工频耐电压试验 6.11 热态抗弯试验， 6.12 高温耐热试验 6.13 玻纤含量 7检验规则.. 7.1 检验分类 7.2检验项目 7.3判定规则.…. 8标志、使用说明书 8.标志.... 8.2使用说明书… 9 包装、运输和贮存. 图1绝缘轴结构型式. 表 1规格及参数特性.…. 表2泄漏电流.. 表3出厂检验和型式检验的项目.
5
:3
.P
...3
...........................
..........................
....
..........
S
..4 ... 4
.
...........................
.............................
1
.............................
...........................
...................... JB/T 11641—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、西安永净环保科技有限公司、龙岩空气污染治理技
术研究中心。
本标准主要起草人：杨文贞、黄剑宇、王剑峰、李岚、林国鑫、廖增安、钟志良。 本标准为首次发布。
II JB/T 11641—2013
5.14工频耐电压应不小于 2.8kV/cm。 5.15弯曲强度应不小于300 MPac 5.16 6160℃±2℃持续120min，外观完好，无裂痕，无析出物。 5.17玻纤含量应在80%～84%之间。
6试验方法
6.1尺寸检查
绝缘轴长度用卷尺测量，直径用游标卡尺或千分尺测量 6.2外观检查
用手感、目测法检查绝缘轴外观质量。 6.3锥度着色检查
锥度用莫氏3号锥度检验规，每件产品锥度面着色检查，锥面接触面积不小于85%。 6.4密度试验
应符合 GB/T1033.1—2008 中 5.1的规定 6.5吸水率试验
应符合 GB/T1462 的规定。 6.6压缩强度试验
应符合 GB/T1448 的规定。 6.7弯曲强度试验
应符合GB/T13096 的规定 6.8染料渗透试验
应符合GB/T19519 的规定。 6.9水扩散试验
应符合 GB/T19519的规定 6.10 ）工频耐电压试验
应符合GB/T1408.1的规定 6.11热态抗弯试验
应符合 GB/T 13096 的规定。 6.12高温耐热试验
从心轴上沿轴线 90°的方向切下 3试样，要求试样长度为 50 mm 去毛刺。将恒温烘箱升温至 160℃土2℃，将试样放入烘箱中持续120min然后取出，在灯光下检查心轴的纵向表面及两个截面。
3
JB/T 11641—2013
6.13 3玻纤含量
从心轴沿轴线 90°方向切下 3支试样，试样长度为 10 mm士0.5 mm，去毛刺。将马弗炉升温至 600℃～650℃待用，取试样1支，放入分析天平称量，记录数值，将试样装入锅，然后放入马弗炉中灼烧2h取出，放入干燥箱中冷却至常温，在放入分析天平上称量，记录数值，用灼烧后的数值除以灼烧前的数值，即为试样的玻纤含量，其他两只试品依次来做，取三支试品的平均值，即为该心轴的玻纤含量。
7检验规则
7.1检验分类
产品检验分为出厂检验和型式检验两种。 7.1.1 出厂检验
产品必须逐件进行出厂检验，出厂检验合格后，给予合格证。 7.1.2 型式检验
凡属下列情况之一者，应进行型式检验：
当产品的设计、工艺或所用的材料的改变会影响产品性能时; -批量生产的产品每隔五年进行一次抽检; 一产品停产半年后，恢复生产时； -国家质量监督部门提出进行型式检验时。
7.2检验项目
产品出厂检验和型式检验项目见表3。
表3 3出厂检验和型式检验的项目
序号 1 2 外观 3 锥度 4 密度 5 吸水率 6 压缩强度 7 弯曲强度 8 染料渗透试验 9 水扩散试验 10 工频耐电压试验 11 热态抗弯试验 12 高温耐热试验 13 玻璃纤维含量
型式检验
出厂试验
检验项目
要求 5.4~5.5 5.6 5.7 5.8 5.9 5.10 5.11 5.12 5.13 5.14 5.15 5.16 5.17
试验方法
尺寸
/ 1 / / / / / V / / / / ~
/ / /
6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 6.10 6.11 6.12 6.13
- /
/ / 7 一
“／”为检验项目， “二”为不检验项目
4 JB/T 11641—2013
7.3判定规则
型式检验应在合格品中随机抽取2件进行，当型式试验中出现故障不能通过时，应停止检验，查明原因，若为偶发性故障，经整改后可重新进行型式试验，若为设计、制造质量问题，则判定为产品型式检验不合格。
8标志、使用说明书
8.1标志 8.1.1产品标志
产品标志应包括以下内容：
产品名称、产品标准编号; 质量，单位为千克（kg); -生产企业名称、详细地址、生产日期。
一
8.1.2包装标志
包装箱外应有明显的“怕湿”“向上”等储运图示标志，并应符合GB/T191的规定。包装箱外应有下列收发货和储运标志，并应符合GB/T 6388的规定。包装箱应包括以下内容：
-产品型号及名称; -收货单位名称和地址; 发货单位名称和地址; -产品质量；包装箱外形尺寸、装箱日期。
8.2使用说明书
使用说明书的编写应符合GB/T 9969的规定，应包括以下内容：
产品型号、名称、产品标准编号； -主要技术性能和技术参数; 保养、维修及故障排除。
9包装、运输和贮存
9.1绝缘轴的包装，必须保证在运输中不致因包装不良而损坏。质量较轻时用纸箱包装，对于较大或较重的产品，用单只包装方法或用木箱包装。 9.2在运输、贮存时要注意，防火、防潮及其他油渍或化学品的污染，装卸和放置时应符合包装箱上储运标志的要求， 9.3绝缘轴堆放场地应平整，堆放高度不得超过2m，不能长期露天存放。
5
