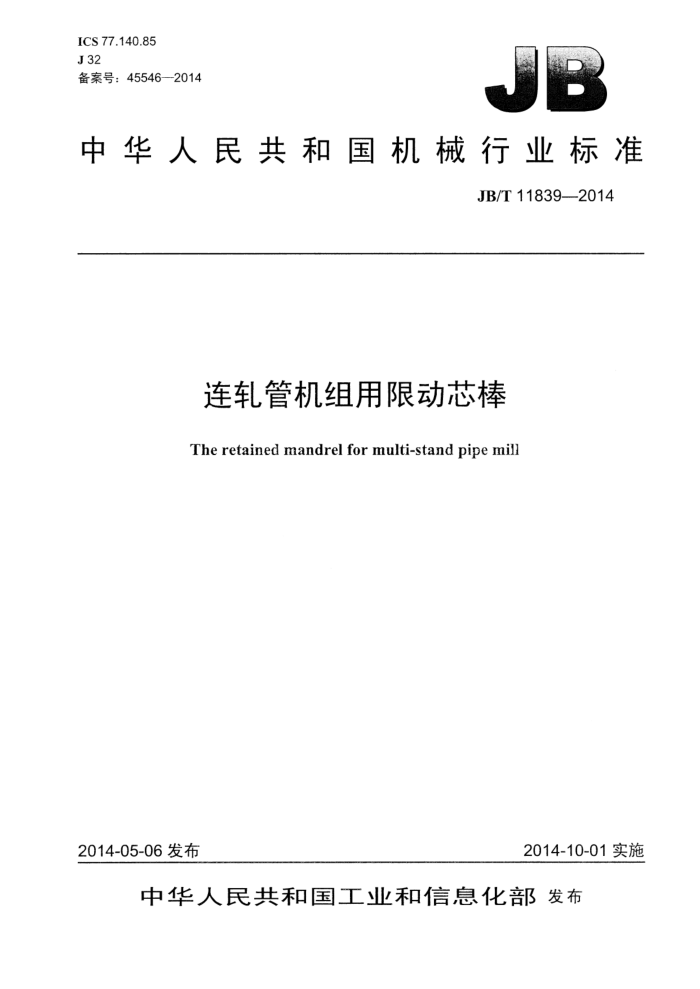

ICS 77.140.85 J32 备案号：455462014
中华人民共和国机械行业标准
JB/T 11839--2014
连轧管机组用限动芯棒
The retained mandrel for multi-stand pipe mill
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准连轧管机组用限动芯棒
JB/T 11839—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.75印张·19千字
2015年1月第1版第1次印刷
定价：15.00元
*
书号：15111·11863 网址：http://www.cmpbook.com 编辑部电话：’（010）88379778 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 11839-2014
目 次
前言
HI
范围规范性引用文件订货要求
1
2 3 4
制造工艺 4.1冶炼 4.2 锻造. 4.3 热处理 4.4 机械加工 4.5 镀铬.. 4.6 磷化... 5技术要求， 5.1 化学成分 5.2 力学性能. 5.3 金相组织 5.4 超声检测. 5.5 镀铬层 5.6 螺纹.... 5.7 表面质量. 5.8 尺寸 6检验规则和试验方法 6.1 化学成分分析. 6.2 力学性能， 6.3 金相检验.. 6.4 超声检测... 6.5 镀铬层. 6.6 螺纹.. 6.7 表面质量 6.8 尺寸. 6.9 复试 6.10 重新热处理 6.11 型式检验， 7验收和质量证明书... 7.1验收.
..
.........
......................
.................................. ......
.....
....
.........................
.....................
....
.......
7.2 质量证明书.. 8标志和包装.
表1 化学成分 JB/T 11839—2014
表 2 力学性能. 表 3 低倍组织酸浸缺陷级别，表 4 非金属夹杂物级别表 5 超声检测质量要求
.0.........0......0.0...0...0.00..........0...0 2
?
3 ..3
心迎迎迎迎建意建意意意光光营营电营#
............................
II JB/T 11839--2014
前言
本标准按照GB/T1.12009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国大型铸锻件标准化技术委员会（SAC/TC506）归口。 本标准起草单位：中原特钢股份有限公司。 本标准主要起草人：赵颖、王国宣、姚伟、高全德、孔财智。 本标准为首次发布。
I11 JB/T 11839-2014
晶间裂纹。 5.3.1.2低倍组织酸浸缺陷级别应符合表3的规定。
表3低倍组织酸浸缺陷级别
直径mm ≤200 >200～300 >300
锭型偏析 ≤1.0级 ≤2.0级
中心疏松 ≤2.0级 ≤3.0级
供需双方协商
5.3.2 非金属夹杂物
非金属夹杂物应符合表4的规定。
表4非金属夹杂物级别
C类
D类
A类细系 粗系 细系 粗系 细系 粗系 细系 粗系
B类
DS 类 ≤1.5
类别级别 ≤2.0 ≤2.0 ≤2.0 ≤2.0 ≤1.5 ≤1.5 ≤1.0 ≤1.0
5.3.3 实际晶粒度
实际晶粒度级别数应不小于8.0级。 5.4超声检测
芯棒不应有白点、裂纹、缩孔，超声检测质量要求见表5。
表5超声检测质量要求
验收标准
直径 mm
范围
单个点状不连续的当量平底孔直径
长条或密集形不连续的当量平底孔直径
mm
mm 在起始灵敏度（2mm平底孔）下不应有缺陷波存在
表层：心部b >200～300
≤Φ1.2 ≤$2 ≤3.2
≤200
≤$2 ≤Φ3 ≤$4
>300 对于直径小于或等于200mm 的芯棒，指从外表面至1/2半径处的区域；对于直径大于200mm的芯棒，指从外表面至表面以下 50mm 的区域。 表层之外的部分。
b
5.5镀铬层 5.5.1 镀铬层厚度
镀铬层的厚度为0.045mm～0.070mm。 5.5.2镀铬层硬度
镀铬层表面硬度为 60 HRC～65 HRC。
