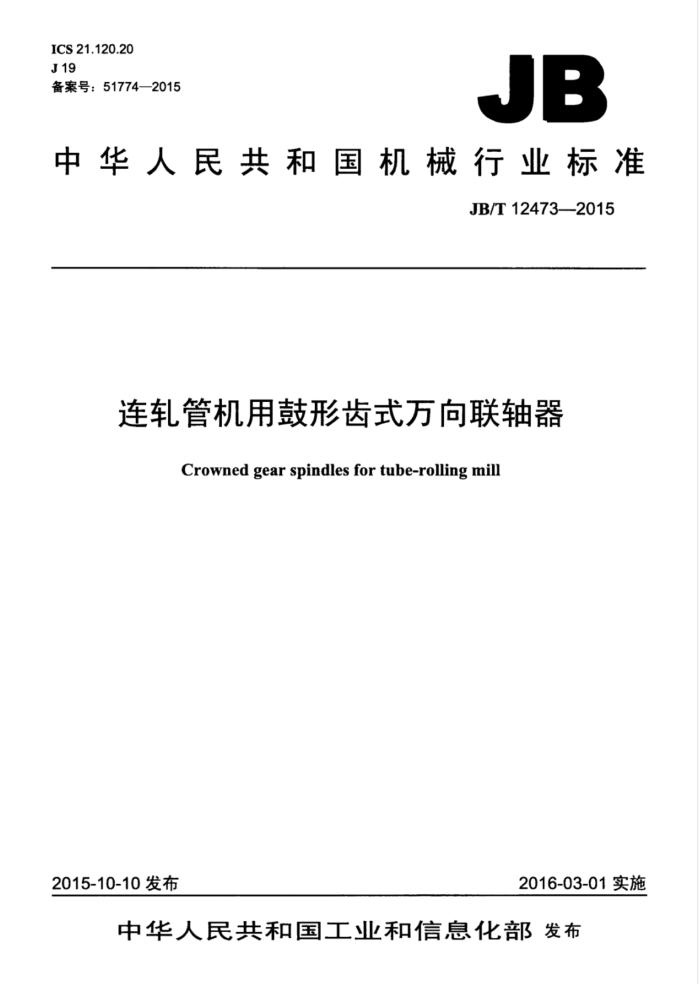

ICS 21.120.20 J19 备案号：51774—2015
JB
中华人民共和国机械行业标准
JB/T12473—2015
连轧管机用鼓形齿式方向联轴器
Crowned gear spindles for tube-rolling mill
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12473—2015
目 次
前言范围
-
1
2规范性引用文件 3型号、标记、型式、基本参数和主要尺寸 3.1型号表示方法， 3.2标记示例.. 3.3型式、基本参数和主要尺寸， 4技术要求.... 4.1外齿套和内齿套， 4.2外花键轴和内花键套 4.3弹簧.. 4.4装配.. 5检验规则. 6标志、包装和贮存附录A（资料性附录） 联轴器的选用
6
- JB/T12473-2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：太原重型机械集团有限公司。 本标准主要起草人：刘润林，王晓凌。 本标准为首次发布。
II JB/T12473——2015
连轧管机用鼓形齿式万向联轴器
1范围
本标准规定了ZGLI型和ZGLI型连轧管机用鼓形齿式万向联轴器（以下简称联轴器）的型号、 标记、型式、基本参数和主要尺寸、技术要求、检验规则及标志、包装和贮存。
本标准适用于连轧管机的轧辊轴与减速器轴两个同轴线传动轴系的联轴器，其传递许用转矩为53kN·m～585kN·m，有载荷状态许用轴线折角小于1.5°，无载荷状态许用轴线折角小于5°。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1184一1996形状和位置公差未注公差值 GB/T1239.2冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧 GB/T3478.1一2008圆柱直齿渐开线花键（米制模数齿侧配合） 第1部分：总论 GB/T4879防锈包装 GB6388运输包装收发货标志 GB/T7284框架木箱 GB/T10095.12008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2一2008圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T13384机电产品包装通用技术条件 GB/T18983 油淬火回火弹簧钢丝
3型号、标记、型式、基本参数和主要尺寸
3.1型号表示方法
ZGL□
联轴器序列号联轴器型式代号（I、I）连轧管机用鼓形齿式万向联轴器
3.2标记示例
示例1： ZGLI6联轴器，轧辊端的轴孔直径d,=205mm，轴孔长度L,=250mm；减速器端的轴孔直径dz=240mm，轴孔长
度Lz=330mm；联轴器长度L=3500mm，其标记为：
ZGLI6联轴器205X250/240×330-3500JB/T124732015
1 JB/T12473—2015
3.3 型式、基本参数和主要尺寸 3.3.1 ZGLI型联轴器的型式、 基本参数和主要尺寸应符合图1和表1及表3的规定。 3.3.2 ZGLIⅡI型联轴器的型式、 基本参数和主要尺寸应符合图2和表2及表3的规定。
表1
尺寸 mm
许用 最大 工作轴线
转动惯量
轧辊端
减速器端 d2max
质量 kg
型 号 转矩 转矩 折角
kN ·m kN ·m (。 ） dmax Hmax
(H7) L2max kgm
Limax
c
(H7) (H8) 90
ZGL I1 54 ZGL I 2 63 ZGL I3 73 ZGL I 4 92 ZGL I5 180 234 ZGL I6 192 250 ZGL I7 218 284 ZGLI8 278 360 ZGL I9 347 450 ZGL I 10 585 760
70 82 95 120
70
128
120 212 7.25 160
716 812
150 115 198 150
242
8.78
V
115 115 134 155
198 202 238 250
160 242 10.08 903 170
150 180 205 205 155 250 205 155 250 225
242
16.36 1 258
210 282 26.36 1 623
≤1.5
330 42.92 2 112 330 45.70 2 197 330 55.50 2 548 380 86.51 3 634 450 160.4 4 320
240 240 260 280 340
10
168
260
12
270 196 355
尺寸 mm
压缩行程
Lain D D2 D3 D4 Ds 行程 推力Pmin
型 号
L4
L
kN
s 500
65 2 800 170 300 245
ZGL I 1 ZGLI2 ZGL I 3 ZGL I 4 73 ZGL I 5
57 57 57
190
300
25 30 35 38 40 50 60 70 75 80
2 800 235 300 255 200 310 500 3 000 245 300 265 205
65 65 75 75 85 3 500 315 85 3 500 335
315 340 380 425 430 440 460 540
500 500 500 500 500 500 600 600
3 500 255 3 500 300
320 375 420 420 420 450 515
295 355 375 385 410 435 515
225 250 285 290 315 350 400
73
ZGLI6 75
75 100 100 105
ZGL I7 ZGL I8 ZGL I9 ZGL I 10 注：尺寸Ds的轴向位置根据设计需要确定。
3 500 360
98 98 4 200 385 115
4 200
440
2 S(行程）+100
L4,
L2
4XM
JB/T 12473-2015 A
8
L
L
AL
4XM
图
