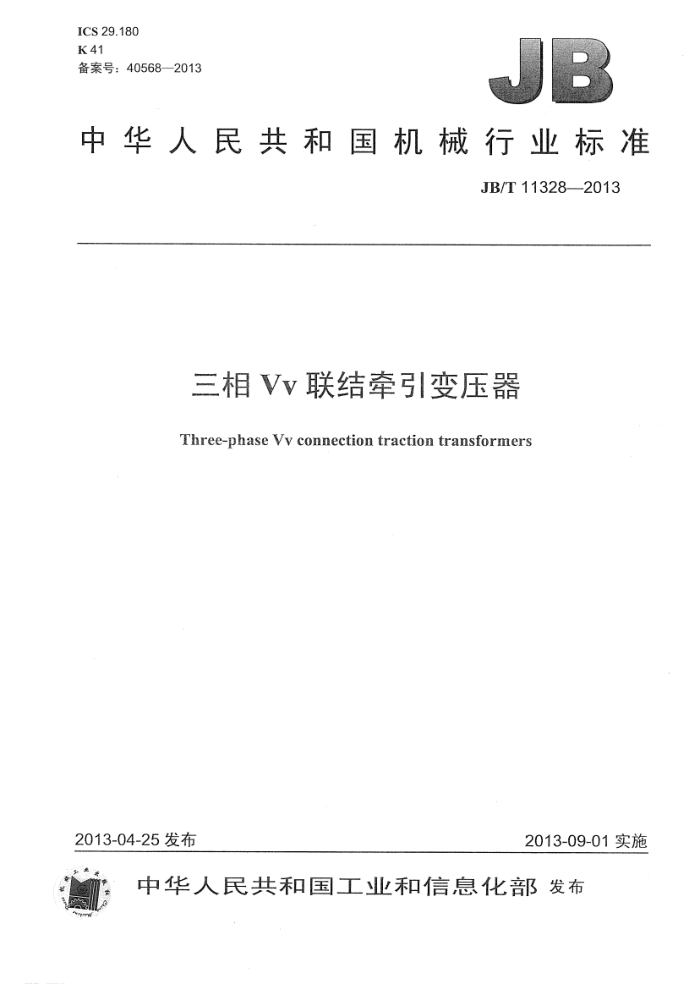

ICS 29.180 K41 备案号：40568—2013
中华人民共和国机械行业标准
JB/T 11328—2013
三相Vv联结牵引变压器 Three-phase Vy connection traction transformers
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T 11328--2013
目 次
前言 范围
1
1 2
规范性引用文件 3术语和定义 4使用条件... 4.1正常使用条件... 4.2特殊使用条件.. 5产品型号. 6 性能参数.…
.....
技术要求..
7 8
试验分类及试验项目.…. 8.1试验分类 8.2试验项目 9试验要求及试验方法 10 铭牌 11 标志、包装、运输及贮存图1变压器额定容量分配示意图. 图 2 变压器典型负荷曲线表1 110kV级变压器性能参数表 2 220kV级变压器性能参数表 3 绝缘水平
.........
......... JB/T 11328-2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会（SAC/TC44）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、云南变压器电气股份有限公司、长沙变压器有
限公司、银川卧龙变压器有限公司、西安西变中特电气有限责任公司、保定天威保变电气股份有限公司、 中铁电气化局集团保定铁道变压器有限公司、山东达驰电气有限公司。
本标准主要起草人：孙军、杨宏伟、吕维华、吴利仁、鲁玮、王建生、郭满生、由振忠、许长华。 本标准为首次发布。
11 JB/T 11328--2013
三相Vy联结牵引变压器
1范围
本标准规定了电气化铁路直供供电方式用三相Vv联结牵引变压器的术语和定义、使用条件、产品型号、性能参数、技术要求、试验分类及试验项目、试验要求及试验方法、铭牌、标志、包装、运输及贮存。
本标准适用于电压等级为110kV和220kV、额定频率为50Hz、额定容量为（6300十6300）kVA～（40000+40000）kVA的三相Vv联结油浸式牵引变压器（以下简称“变压器”），其他容量的变压器可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1094.1-1996电力变压器·第1部分：总则 GB1094.2电力变压器第2部分：温升 GB1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5电力变压器第5部分：承受短路的能力 GB/T1094.7电力变压器第7部分：油浸式电力变压器负载导则 GB/T1094.10电力变压器第10部分：声级测定 GB/T2900.15电工术语变压器、互感器、调压器和电抗器 GB/T6451油浸式电力变压器技术参数和要求 JB/T501电力变压器试验导则 JB/T3837变压器类产品型号编制方法 JB/T100886kV～500kV级电力变压器声级
3术语和定义
GB1094.11996和GB/T2900.15界定的以及下列术语和定义适用于本文件。
3.1
Vy联结牵引变压器Vv connection traction transformer -种电气化铁路牵引变电所用变压器，其一次侧和二次侧绕组联结方式均与V形状相似，且一次
侧绕组的两个开口端和一个公共端接入电力系统三相电网，二次侧绕组将公共端与钢轨大地相连接，其他开口端分别接入上下行接触网。
4使用条件
4.1正常使用条件
变压器的正常使用条件按GB1094.1的规定。 JB/T11328---2013
4.2特殊使用条件
凡是需要满足4.1规定的正常使用条件之外的特殊使用条件，应在询价和订货时说明。
5产品型号
变压器的产品型号按JB/T3837的规定。 示例：三相、油浸式、无励磁调压、风冷、导线、（10000+12500）kVA、110kV级、Vv联结牵引变压器的产品型号
为: QYSF- （10 000+12 500)/110。
6 性能参数
6.1 110kV级变压器的额定容量、电压组合、联结组标号、空载损耗、负载损耗、空载电流及短路阻抗应符合表1的规定。
表 1 110kV级变压器性能参数
额定容量 (S1+S2) kVA 6 300+6 300 6 300+8 000 8 000+8 000 8 000+10 000 10 000+10 000 10 000+12 500 12 500+12 500 12 500+16 000 110±2×2.5% 16 000+16 000 16 000+20 000 20 000+20 000 20 000+25 000 25 000+25 000 25 000+31 500 31 500+31 500
电压组合及分接范围高压
联结组 空载损耗 负载损耗 空载电流 短路阻抗
低压 kv
kw 71 78 85 93 100 110 119 131 143 156 169 184 200 219 237
kw
%
%
标号
kV
15 16 18 20 21 23 25 28 30 33 36 39 42 46 50
0.7
0.6
Vvo Vv6
27.5
8.4,10.5
0.5
注1：x1、x2短接接地，T1、T2输出肘，变压器联结组标号为VvO；T1、T2短接接地，x1、x2输出时，变压
器联结组标号为Vv6。
注2：其他不等容量产品的性能参数可参照本表确定。 6.2220kV级变压器的额定容量、电压组合及分接范围、联结组标号、空载损耗、负载损耗、空载电流及短路阻抗应符合表2的规定。
2 JB/T 11328---2013
表2220kV级变压器性能参数
额定容量 (S1+S2) kVA 12 500+12 500 12 500+16 000 16 000+16 000 16 000+20 000 20 000+20 000 20 000+25 000 220±2×2.5% 27.5 25 000+25 000 25 000+31 500 31.500+31 500 31 500+40 000 40 000+40 000
电压组合及分接范围高压
联结组 空载损耗 负载损耗 空载电流 短路阻抗标号
低压 kv
kw
kw 110 121 132 144 156 171 185 203 220 242 263
%
%
kv
28 31 34 37 40 44 47 52 56 62 67
0.6
Vvo Vv6
10.5～12.5
0.5
注1：x1、x2短接接地，T1、T2输出时，变压器联结组标号为VvO；T1、T2短接接地，x1、x2输出时，变压
器联结组标号为Vv6。 注2：其他不等容量产品的性能参数可参照本表确定。
7　技术要求
7.1 变压器的技术要求除满足本标准的规定外，还应符合GB1094.1、GB1094.2、GB1094.3、GB 1094.5、GB/T1094.7和GB/T6451的规定。 7.2变压器的绝缘水平应符合表3的规定。
表3绝缘水平额定短时感应电压或额定外施耐受电压
单位为千伏额定操作冲击耐受电压（峰值，相对地）
额定雷电冲击耐受电压
系统标称电压 设备最高电压Um （方均根值）
(峰值)
（方均根值）
(方均根值)
全波 480 950 200
截波 530 1 050 220
110 220 27.5
126 252 31.5
200 395 85
750
7.3 变压器的局部放电测量的试验电压为1.3Um，局部放电测量电压的持续时间为30min，局部放电水平应不超过300pC，其他要求应符合GB1094.3的规定。 7.4变压器的过励磁能力应满足下列要求：
额定负载时可以在105%额定电压下连续运行，空载时可以在110%额定电压下连续运行。 7.5 变压器在每个分接位置均应能保证满容量运行。 7.6 变压器的温升限值应符合GB1094.2的规定。 7.7 变压器额定容量分配如图1所示，面对变压器低压侧，右边高压为AB输入，低压为T1x1输出时，额定容量为S1；左边高压为BC输入，低压为T2x2输出时，额定容量为S2。
3 JB/T 11328-2013
B
x2-x1
图1变压器额定容量分配示意图
7.8变压器的典型负荷曲线由制造方与用户协商确定，如图2所示。对于单线，图中k取0.5；对于复线，图中k取0.6。温升限值以最热月平均温度30℃为基准，顶层油温度应不超过105℃，绕组热点温度应不超过140℃。
相对负载(k)
2
N
3.0
60
60
60
2.0
354
300
300
300
1.0
1 440 t/min
图2变压器典型负荷曲线
7.9变压器的结构应具有能承受年短路次数至少70次的能力（其中近端短路占40%，在一次侧额定电压、二次侧短路的情况下，3s内连续承受两次冲击，而不影响其使用寿命），而不得有热和机械的损伤。 7.10变压器的声功率级水平应符合JB/T10088的规定。
8试验分类及试验项目
8.1试验分类 8.1.11 例行试验
每台变压器都要承受的试验。 8.1.2 型式试验
在一台有代表性的变压器上所进行的试验，以证明被代表的变压器也符合规定要求（但例行试验除外)。
注：如果变压器在额定值和结构方面完全相同，则认为其中 台可以代表。若台变压器在额定值或其他特性与其
余变压器的差异不大时，对其所做的型式试验也可认为有效，其差异应由制造方和用户协商进行规定。
4 JB/T 11328---2013
8.1.3特殊试验
除例行试验和型式试验外，按制造方和用户协议所进行的试验。 8.2试验项目 8.2.1例行试验
例行试验的项目和要求如下： a）绕组电阻测量（见JB/T501）； b）电压比测量和联结组标号检定（见JB/T501）； c）短路阻抗和负载损耗测量（见JB/T501）； d）空载电流和空载损耗测量（见JB/T501）； e）绕组对地绝缘电阻和绝缘系统电容的介质损耗因数（tanの）的测量（见JB/T501） f）操作冲击试验（见GB1094.3）； g）雷电全波冲击试验（见GB1094.3）； h）外施耐压试验（见GB1094.3）； i）感应电压试验（见GB1094.3）； j）局部放电测量（见9.2）； k）密封试验（见JB/T501）； 1）绝缘油试验（见JB/T501）。
8.2.2型式试验
型式试验的项目和要求如下： a）温升试验（见GB1094.2）; b）雷电截波冲计试验（见GB1094.3）： c）油箱机械强度试验（见JB/T501）。
8.2.3特殊试验
特殊试验的项目和要求如下： a）短路承受能力试验（见GB1094.5）； b）声级测定（见GB/T1094.10）； c）空载电流谐波测量（见JB/T501）； d）长时间空载试验（见GB/T6451）； e）过负荷能力试验（见9.3）。 注：上述所有试验顺序并非标准规定的顺序。
9试验要求及试验方法
9.1 变压器试验的-般要求按GB1094.1的规定。 9.2 变压器的局部放电测量的试验电压按7.3的规定，试验方法按GB1094.3的规定。 9.3 变压器的过负荷能力试验按相应的过负荷曲线进行。
10 铭牌
变压器的铭牌应符合GB1094.1的规定，应标志两个额定容量下的短路阻抗实测值。
