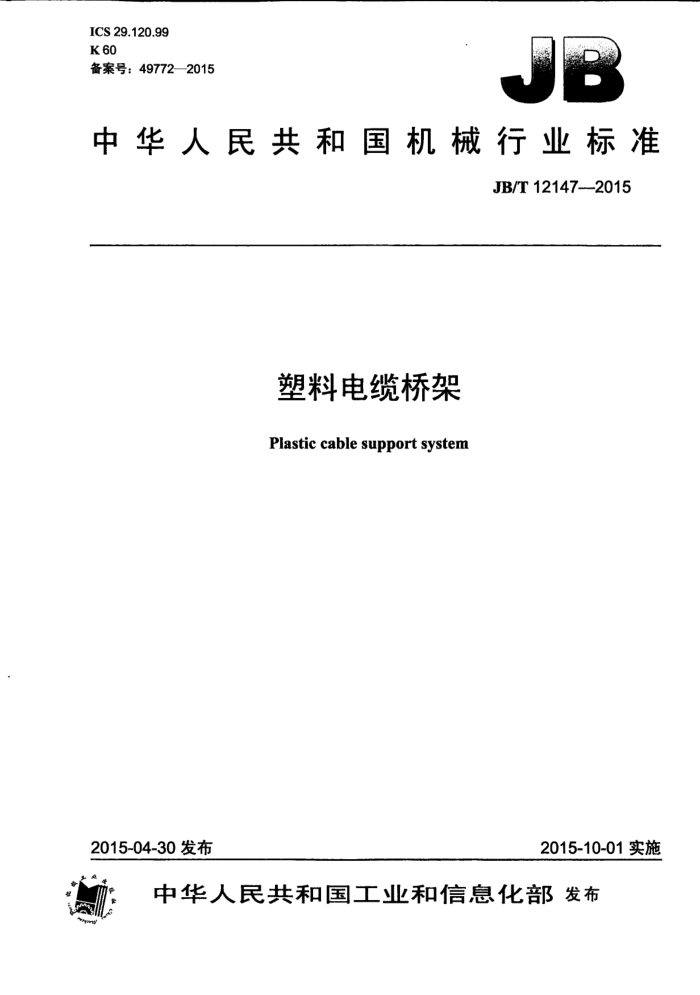

ICS 29.120.99 K 60 备案号：49772—2015
中华人民共和国机械行业标准
JB/T 12147--2015
塑料电缆桥架 Plastic cable support system
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T 12147--2015
目 次
前言范围 2 规范性引用文件 3术语和定义. 4分类和命名 5技术要求
IT
1
5.1 使用条件 5.2结构. 5.3性能 6 试验 6.1 一般试验要求 6.2 安全工作载荷试验 6.3 抗撞击试验 6.4 低温落锤冲击试验 6.5 紧周件的机械强度试验 6.6 金属嵌件轴向负荷的耐受能力试验 6.7 绝缘强度试验 6.8 电气非传导性试验. 6.9 UV（紫外线）耐老化性能试验 6.10 耐水性能试验 6.11 耐腐蚀性能试验 6.12 其他耐候性能， 6.13 拉伸性能试验 6.14 阻燃性试验. 6.15 烟密度试验. 6.16 耐火性试验。 6.17 屏蔽效能 7 检验规则 7.1 总则 7.21 出厂检验. 7.3型式检验. 7.4产品出厂检验的抽样及判定规则. 8标志、包装、运输和贮存。 8.1标志 8.2包装、运输 8.3贮存参考文献
>
业骨业骨专产
零心母身中零专专业中中中中中营专专中雪中专专中中 心
10
10
1 JB/T 12147—2015
表1结构特征代号表2品种代号。 表3电缆桥架的防护类型和相应的使用环境条件等级表4耐火电缆桥架的耐火等级代号表５电缆桥架的长度系列尺寸表6电缆桥架的高度与宽度系列尺寸表7典型电缆桥架安全.工作载荷表8附件紧固的机械强度试验表9产品检验对应表
3 3 3 4 5 .S 6 8
II JB/T 12147--2015
前言
本标准按照GB/T 1.1一2009给出的规则起草。 本标准由中国机械T业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：中国电器科学研究院有限公司、福州鑫威扬电子有限公司、广州市番禺天虹工业
开发有限公司、江苏海纬集团有限公司、江苏万奇电器集团有限公司、威凯检测技术有限公司、公牛集团有限公司、飞雕电器集团有限公司、福建东方丛森机电科技有限公司、扬中市产品质量监督检验所、 山东衡达有限责任公司、川开电气股份有限公司。
本标准主要起草人：蔡军、王强、黎达坚、张跃进、马纪财、郑夏珍、高一盼、阮立平、郑伟、杨小亮、戴中怀、梁凤凯、王长东、蔡映峰。
本标准为首次发布。
III JB/T 121472015
塑料电缆桥架
1范围
本标准规定了塑料电缆桥架的术语和定义、分类和命名、技术要求、试验、检验规则、标志、包装、 运输和贮存。
本标准适用子塑料及塑料复合材料制作的电缆桥架（以下简称电缆桥架）。 本标准不适用子玻璃钢等热固性树脂材料及金属材料制作的电缆桥架。 本标准不适用子承载主体材料为金属的电缆桥架。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用子本文件。
GB/T191—2008　包装储运图示标志 GB/T 1034—2008塑料吸水性的测定 GB/T 1040.1一2006　塑料　拉伸性能的测定　第1部分：总则 GB/T1408.1一2006绝缘材料电气强度试验方法第1部分：工频下试验 GB/T1804一2000一般公差未注公差的线性和角度尺的公差 GB/T2406.2-2009塑料　用氧指数法测定燃烧行为　第2部分：室温试验 GB/T2423.24一2013环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验
导则
GB/T 8627—2007 建筑材料燃烧或分解的烟密度试验方法 GB/T 8814—2004门、窗用未增塑聚氯乙烯（PVC-U）型材 GB/T 11547-2008塑料耐液体化学试剂性能的测定 GB/T 11793一2008未增塑聚氯乙烯（PVC-U）塑料门窗力学性能及耐候性试验方法 GB/T21762—2008电缆管理电缆托盘系统和电缆梯架系统 GB/T23639—2009节能耐腐蚀钢制电缆桥架 GB/T25471—2010电磁屏蔽涂料的屏蔽效能测量方法 GB 29415-2013 耐火电缆槽盒 JB/T6743—2013户内户外钢制电缆桥架防腐环境技术要求 NB/T42037-2014防腐电缆桥架
3术语和定义
GB/T21762--2008、GB/T23639—2009界定的以及下列术语和定义适用于本文件。
3.1
电缆桥架cable support system 由电缆托盘或电缆梯架的直线段、弯通、附件以及支吊架等构成具有支撑电缆的钢性结构系统的全
称。
1 JB/T 12147---2015
[JB/T 10216—2013，定义 3.1.1]
3.2
塑料电缆桥架plastic cable support system 由热塑性材料制成的电缆桥架。
3.3
复合塑料电缆桥架synthetic plastic materials cable support system 由复合塑料制成的电缆桥架。
3.4
组合式电缆桥架 cable support system of assembly 由适于工程现场任意组合的部件按插接或铆接的方式连接构成的电缆桥架。
3.5
合金塑料 synthetic plastic 由两种或两种以上不同类别的塑料混合生产的，真有明显提高物理力学性能的塑料。
3.6
槽式 runway 由底板和与底板为一一个整体的侧板组成或由底板和与底板连接的侧板组成。
3.7
组装式托盘cable tray of assembly 由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
3.8
水平弯通 bend mounted in the horizontal plane running 在同一水平面改变槽式、托盘、梯架方向的部件。
3.9
耐火电缆桥架fire-resistant cable tray system 由电缆桥架的直线段、弯通、附件以及支吊架等组成，用以支持电缆的、具有连续刚性结构的系统，
该系统维持工作时间能达到规定的耐火等级要求。 3.10
防腐电缆桥架 anti-corrosion cable support system 适应各类大气环境条件下运行，并且经人工环境试验后，各项质量指标符合NB/T42037一2014《防
腐电缆桥架》中表7规定的电缆桥架。 3.11
耐寒型电缆桥架 cold-resistant cable support system 具有耐低溢性能，能够在寒冷条件下正常使用的，且具有抗低温冲击性能的电缆桥架。
3.12
电磁屏蔽型电缆桥架electromagnetic shield type cable support system 采用导电或导磁材料制作屏蔽体，具有抑制电磁能量向电缆桥架内（外）部传输性能的电缆桥架。
4　分类和命名
4.1电缆桥架型号及代号如下：
2
