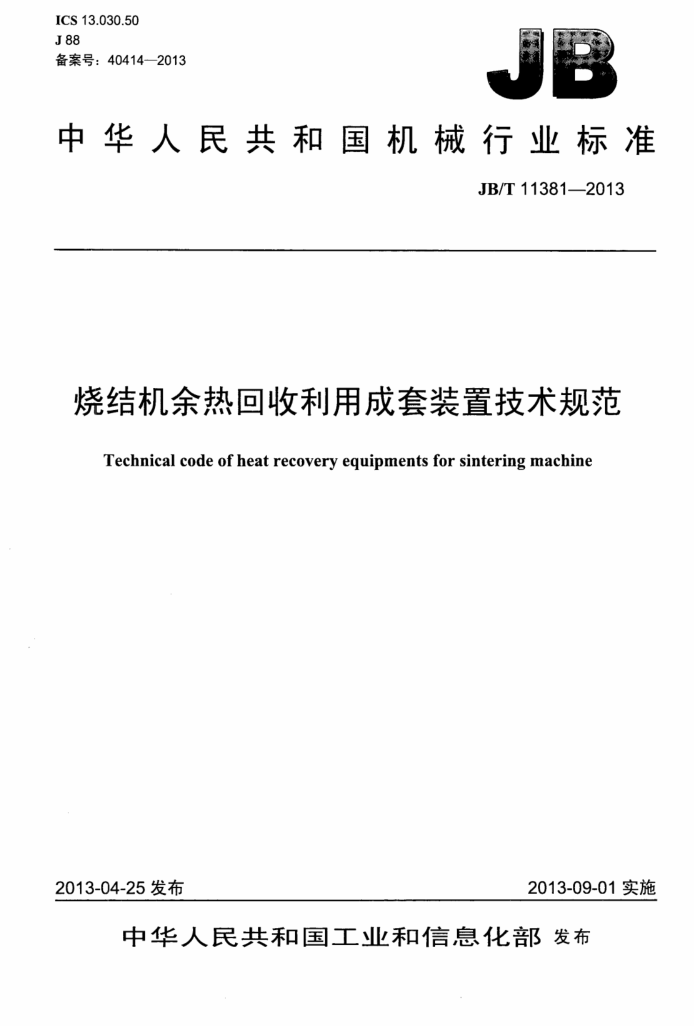

ICS13.030.50 J88 备案号：404142013
中华人民共和国机械行业标准
JB/T11381—2013
烧结机余热回收利用成套装置技术规范
Technical code of heat recovery equipments for sintering machine
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化发布 中华人民共和国
机械行业标准
烧结机余热回收利用成套装置技术规范
JB/T 11381—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.25印张·40千字
2013年9月第1版第1次印刷
定价：21.00元
*
书号：15111·10758 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
建筑321---标准查询网 www. jz321. net JB/T11381—2013
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4技术要求。
0
二
............
4.1 基本要求. 4.2 总平面与交通运输， 4.3 烧结机余热回收利用成套装置工艺技术， 4.4电气系统.. 4.5 热工自动化， 4.6 建筑及结构 4.7 消防和灭火装置 5验收及性能试验 5.1 一般要求.. 5.2 建筑工程验收. 5.3 安装工程验收 5.4 启动及峻工验收 5.5 性能试验 6运行与维护... 6.1运行管理 6.2维护保养.. 6.3安全防护 7标志、包装、运输和览存 7.1标志. 7.2包装、运输和贮存... 附录A（规范性附录）余热回收利用成套装置的消防. 附录B（资料性附录）烧结机余热回收利用成套装置烟气循环系统流程图附录C（资料性附录）烧结机余热回收利用成套装置热力系统示意图表A.1建、构筑物在生产过程中的火灾危险性和最低耐火等级
.4
8 9 .11 11 12 12 12 .12 12 12 12 12 12 ..13 .13 .13 .13 **14
15 16 .14 JB/T11381—2013
前 #創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口本标准起草单位：浙江西子联合工程有限公司、安阳钢铁股份有限公司、浙江大学热能工程研究所、
湖南省电力勘测设计院、杭州杭锅工业锅炉有限公司、杭州中能汽轮动力有限公司、中信重工机械股份有限公司、南京凯盛开能环保能源有限公司。
本标准主要起草人：金雷、周海平、姚琼、赵振、袁振峰、戴保才、高翔、张力、王峻、周明正、 彭岩，宋纪元
本标准为首次发布。
II
建筑321---标准查询网 www. jz321.net JB/T11381--2013
烧结机余热回收利用成套装置技术规范
1范围
本标准规定了烧结机余热回收利用成套装置技术规范的术语和定义、技术要求、验收及性能试验、 运行与维护、标志、包装、运输和贮存等内容。
本标准适用于钢铁企业利用烧结环式或带式冷却机、冷却面积100m?以上的冷却烧结矿工艺余热，以及无补燃式余热回收利用技术来进行发电或供热的装置，亦适用于新建或需要同类技术改造的烧结机余热回收利用成套装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1576 工业锅炉水质 GB/T5578 固定式发电用汽轮机规范 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T12145-2008火力发电机组及蒸汽动力设备水汽质量 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14285 继电保护和安全自动装置技术规程 GB50009—2001 建筑结构荷载规范 GB50010—2010 混凝土结构设计规范 GB5001120103 建筑抗震设计规范 GB50016建筑设计防火规范 GB50017-2003钢结构设计规范 GB50034建筑照明设计标准 GB500401996动力机器基础设计规范 GB50049—2011小型火力发电厂设计规范 GB50057建筑物防雷设计规范 GB500603~110kV高压配电装置设计规范 GB/T50062电力装置的继电保护和自动装置设计规范 GB/T50065 交流电气装置的接地设计规范 GB50116火灾自动报警系统设计规范 GB501402005建筑灭火器配置设计规范 GB50168 3电气装置安装工程电缆线路施工及验收规范 GB50191一2012构筑物抗震设计规范 GB50204混凝土结构工程施工质量验收规范 JB/T11381—2013
GB50205 钢结构工程施工质量验收规范 GB50217 电力工程电缆设计规范 GB50229 火力发电广与变电站设计防火规范 GB50243 通风与空调工程施工质量验收规范 GB50254 电气装置安装工程低压电器施工及验收规范 GB50300 建筑工程施工质量验收统一标准 GBJ22厂矿道路设计规范 DL/T620 交流电气装置的过电压保护和绝缘配合 DL/T 621 交流电气装置的接地 DL/T869 火力发电厂焊接技术规程 DL/T1083 火力发电厂分散控制系统技术条件 DL/T5004 火力发电厂试验、修配设备及建筑面积配置导则 DL5009.1一2002电力建设安全工作规程第1部分：火力发电厂 DL/T5044 电力工程直流系统设计技术规程 DL/T 5068 火力发电厂化学设计技术规程 DL/T 5072 火力发电厂保温油漆设计规程 DL/T5136 火力发电厂、变电所二次接线设计技术规程 DL/T5137 电测量及电能计量装置设计技术规程 DL/T5153 火力发电厂厂用电设计技术规定 DL5190.2 电力建设施工技术规范第2部分：锅炉机组 DL.5190.3 电力建设施工技术规范第3部分：汽轮发电机组 DL5190.4 电力建设施工技术规范第4部分：热工仪表及控制装置 DL.5190.5 电力建设施工技术规范第5部分：管道及系统 DL5190.6 电力建设施工技术规范第6部分：水处理及制氢设备和系统 DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程 DL/T5221 城市电力电缆线路设计技术规定 DL/T5226 火力发电厂电力网络计算机监控系统设计技术规定 DL/T5352 高压配电装置设计技术规程 DL/T5390 火力发电广和变电站照明设计技术规定 DL/T5437 火力发电建设工程启动试运及验收规程
3术语和定义
下列术语和定义适用于本文件。
3.1
烧结机 sintering machine 钢铁企业用来为高炉生产烧结矿的工艺成套装备。
3.2
烧结冷却机 sinter cooler 用于冷却烧结矿的工艺成套装备，按结构型式分为环式冷却机和带式冷却机。
3.3
冷却风机coolingfan 用于冷却烧结矿的风机设备。
2
建筑321---标准查询网 www.jz321.net JB/T11381—2013
3.4
烧结机余热回收利用成套装置heatrecoveryequipments forsinteringmachine 利用烧结矿余热产生蒸汽进行供热或发电的成套装置。主要装置包括汽轮发电机组、余热锅炉、除
尘器、循环风机（引风机）、锅炉补给水处理装置、循环冷却水设备工业净水设备及上述设备的配套辅机、电气和热控设备等。 3.5
余热锅炉 wasteheatrecovery boiler 利用余热生产蒸汽或热水的锅炉。
3.6
循环风机circulatingfan 用于使余热锅炉烟气循环并冷却烧结矿的风机。
3.7
烟气循环系统fluegascirculation system 由烧结冷却机、余热锅炉、循环风机、除尘器、烟道等工艺设备组成的系统。烟气通过循环风机鼓
入烧结冷却机的风被吸热后通过烟道进入余热锅炉放热，再进入循环风机鼓入烧结冷却机。这种周而复始不断循环的吸热放热过程，就完成了烧结矿余热利用的转换。 3.8
装置同步率simultaneous operatingrate 烧结机余热回收利用成套装置每年正常运行时间与烧结生产线每年总运行时间的百分数计算见
式（1)。
=H×100% Hs
(1)
式中： Y-装置同步率，%; Hy烧结机余热回收利用成套装置每年正常运行时间，单位为小时（h)； Hs— 烧结机生产线每年总运行时间，单位为小时（h） 3.9
余热锅炉热效率thermal efficiency of waste heatrecovery boiler 余热锅炉工质的有效吸热量与进入余热锅炉的烟气热量的百分数计算见式（2）。
D,(o1 -) + D(io2 -)×100%
(2)
ng:
9 + Q2
式中： ng 余热锅炉热效率，%； Dr 余热锅炉主蒸汽流量，单位为干克每小时（kg/h）： D2 余热锅炉低压蒸汽流量，单位为干克每小时（kg/h）：
Q1Q2 烧结机I段、IⅡ段出口烟气热量，单位为千焦每小时（kJ/h）：
1o1- 主蒸汽比恰，单位为千焦每千克（kJ/kg）； 102 低压蒸汽比烩，单位为千焦每千克（kJ/kg）： ig 余热锅炉给水（凝结水）比，单位为千焦每干克（kJ/kg）。
-
3.10
烟气循环系统余热利用率heatrecoveryrateofgascyclesystem 在烟气循环运行的条件下，余热锅炉工质的有效吸热量与进入余热锅炉烟气热量和进入烧结冷却机
3
