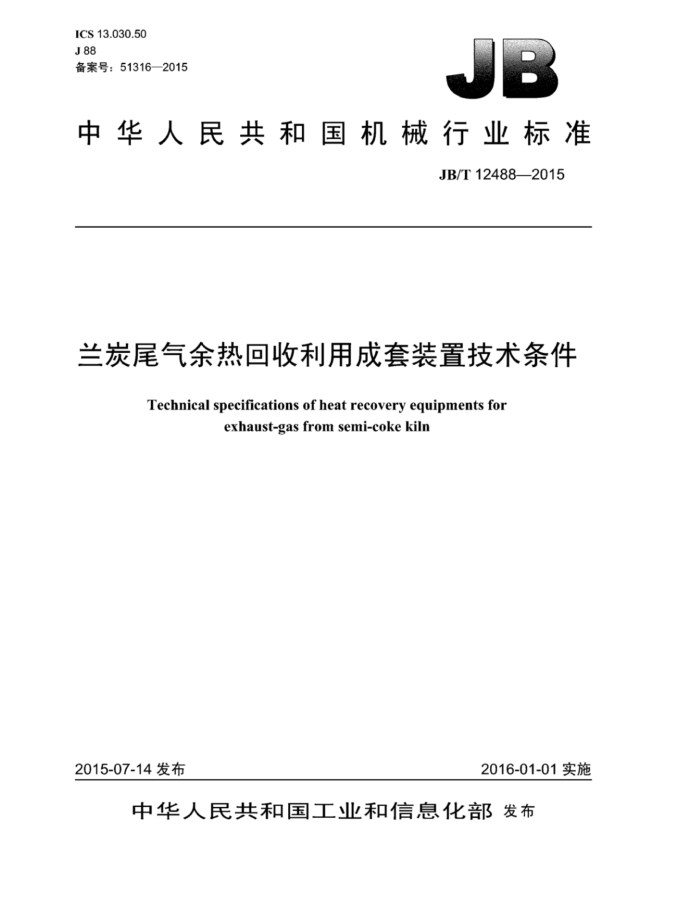

ICS13.030.50 J88 备案号：51316—2015
中华人民共和国机械行业标准
JB/T12488—2015
兰炭尾气余热回收利用成套装置技术条件
Technical specifications of heat recovery equipments for
exhaust-gas from semi-coke kiln
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 JB/T12488—2015
目 次
前言 1 范围
I
规范性引用文件. 术语和定义技术要求
2
3 4
4.1 基本要求. 4.2 总平面与交通运输 4.3 兰炭尾气回收利用成套装置工艺技术 4.4 电气设备及系统 4.5 仪表与控制.. 4.6 建筑结构. 4.7 消防和灭火装置 4.8 环境保护与水土保持 4.9 劳动安全与职业卫生 4.10 防爆与通风 5验收及性能试验. 5.1 一般要求 5.2 建筑工程验收， 5.3 安装工程验收 5.4 回收利用装置验收 5.5 启动及竣工验收 5.6性能试验. 6运行与维护
6
13 .15 17 18 18 19 19 22 22 22 .22 22 22 .22 22 .22 22 23 .23
6.1运行管理.. 6.2维护保养.. 7铭牌、包装、运输和贮存 7.1铭牌.. 7.2包装、运输和贮存附录A（资料性附录） 余热回收利用成套装置区建构筑物的火灾危险性和最低耐火等级.. 附录B（资料性附录》 兰炭尾气余热回收利用成套装置燃烧系统流程图附录C（资料性附录） 兰炭尾气余热回收利用成套装置热力系统流程图. 附录D（资料性附录） 兰炭尾气余热回收利用成套装置大气污染物排放要求附录E（资料性附录） 兰炭企业大气污染物排放要求参考文献。
.23. . 24
.25 ..26 .27 .28 29
25 .26
图B.1兰炭尾气余热回收利用成套装置燃烧系统流程图. 图C.1兰炭尾气余热回收利用成套装置热力系统流程图
T JB/T124882015
表1 燃气管道疏水管径.. 表2车间内工作地点的夏季空气温度规定表A.1 建、构筑物在生产过程中的火灾危险性和最低耐火等级。 表 D.1 兰炭尾气余热回收利用成套装置大气污染物排放要求. 表E.1 兰炭企业大气污染物排放要求.
0.I..
8 21 24
.27 28
II JB/T12488—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：陕西省电力设计院、浙江西子联合工程有限公司、浙江大学、湖南省电力勘测设
计院、杭州锅炉集团股份有限公司、神木县恒东发电有限公司、神木县祥荣机制兰炭有限公司、杭州杭锅工业锅炉有限公司、中信重工机械股份有限公司、陕西冶金设计院、西安交通大学能源与动力工程学院、南京凯盛开能环保能源有限公司、中材节能股份有限公司、杭州中能汽轮动力有限公司、重庆大学动力工程学院、鞍钢股份有限公司能源动力总厂、南京汽轮电机（集团）有限责任公司、安阳钢铁集团股份有限公司、浙江省电力科学研究院、神木能源发展有限公司。
本标准主要起草人：届克、范增社、郑红梅、周海平、高翔、张力、付宁文、祈有万、王小川、王峻 彭岩、薛选平、俞自涛、车得福、宋纪元、曲良军、周明正、刘朝、黄显保、金传朝、袁振峰、张明、任云斌、王胜利、袁敏、陈小康、陈培丰、程联联、姚琼、黄福来、袁雨峰、王斌、邵林烨、张良中、孔德晶、戴虹、邵宝山、陈静。
本标准为首次发布。
III JB/T12488—2015
兰炭尾气余热回收利用成套装置技术条件
1范围
本标准规定了兰炭尾气余热回收利用成套装置的术语和定义、技术要求、验收及性能、试验、运行、 维护、铭牌、包装、运输和贮存。
本标准适用于兰炭企业利用兰炭尾气采用直接燃烧方式，新建、扩建、改建高温高压及以下参数、 单机容量125MW以下用于发电或供热的余热回收利用成套装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB311.1绝缘配合第1部分：定义，原则和规则 GB/T311.2绝缘配合第2部分：使用导则 GB755旋转电机定额和性能 GB3096 声环境质量标准 GB/T3811 起重机设计规范 GB3836.1 爆炸性气体环境用电气设备第1部分：设备通用要求 GB3836.2 爆炸性气体环境用电气设备第2部分：由隔爆外壳“d”保护的设备 GB3836.3 爆炸性气体环境用电气设备 第3部分：由增安型“e”保护的设备 GB3836.4 爆炸性气体环境用电气设备 第4部分：由本质安全型“i”保护的设备 GB3836.5 爆炸性气体环境用电气设备 第5部分：正压外壳型“p* GB3836.6 爆炸性气体环境用电气设备 第6部分：油浸型“o GB3836.7 爆炸性气体环境用电气设备第7部分：充砂型“q” GB3836.8 爆炸性气体环境用电气设备 第8部分：“n”型电气设备 GB3836.9 焊炸性气体环境用电气设备 第9部分：浇封型“m"
GB/T 5578 固定式发电用汽轮机规范 GB 6222 工业企业煤气安全规程 GB/T6388 运输包装收发货标志 GB/T 7064 隐极同步发电机技术要求 GB/T7409.1 同步电机励磁系统定义 GB/T7409.2 同步电机励磁系统 电力系统研究用模型 GB/T7409.3 同步电机励磁系统大、中型同步发电机励磁系统技术要求 GB8978 污水综合排放标准 GB/T9969 工业产品使用说明书 5总则 GB10585中小型同步电机励磁系统基本技术要求 GB/T12145 火力发电机组及蒸汽动力设备水汽质量 GB12348 工业企业厂界环境噪声排放标准
1 JB/T124882015
GB13223 火电厂大气污染物排放标准 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14285 继电保护和安全自动装置技术规程 GB14554 恶臭污染物排放标准 GB16171 炼焦化学工业污染物排放标准 GB 50007 建筑地基基础设计规范 GB50009 建筑结构荷载规范 GB50010 混凝土结构设计规范 GB 50011 建筑抗震设计规范 GB50016 建筑设计防火规范 GB50017 钢结构设计规范 GB50019 采暖通风与空气调节设计规范 GB50028 城镇燃气设计规范 GB50034 建筑照明设计标准 GB50040 动力机器基础设计规范 GB50046 工业建筑防腐蚀设计规范 GB50049 小型火力发电厂设计规范 GB 50051 烟窗设计规范 GB 50057 建筑物防雷设计规范 GB50058 爆炸危险环境电力装置设计规范 GB50060 3～110kV高压配电装置设计规范 GB50063 电力装置的电测量仪表装置设计规范 GB/T50065 交流电气装置的接地设计规范 GB 50116 火灾自动报警系统设计规范 GB 50147 电气装置安装工程高压电器施工及验收规范 GB50168 电气装置安装工程 电缆线路施工及验收规范 GB 50191 构筑物抗震设计规范 GB 50204 混凝土结构工程施工质量验收规范 GB50205 钢结构工程施工质量验收规范 GB50217 电力工程电缆设计规范 GB 50222 建筑内部装修设计防火规范 GB50223 建筑工程抗震设防分类标准 GB 50229 火力发电厂与变电站设计防火规范 GB 50243 通风与空调工程施工质量验收规范 GB50254 电气装置安装工程低压电器施工及验收规范 GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB50260 电力设施抗震设计规范 GB50300 建筑工程施工质量验收统一标准 GB 50433 开发建设项目水土保持技术规范（附条文说明） DL/T502.2 火力发电厂水汽分析方法第2部分：水汽样品的采集 DL/T 561 火力发电广水汽化学监督导则 DL/T620 交流电气装置的过电压保护和绝缘配合
2 JB/T12488—2015
DL/T621 交流电气装置的接地 DL/T855 电力基本建设火电设备维护保管规程 DL/T1083 火力发电厂分散控制系统技术条件 DL/T5002 地区电网调度自动化设计技术规程 DL/T5003 电力系统调度自动化设计技术规程 DL/T5202 电能量计量系统设计技术规程 DL/T5032 火力发电厂总图运输设计技术规程 DL/T5035 火力发电厂采暖通风与空气调节设计技术规程 DL/T5044 电力工程直流电源系统设计技术规程 DL/T5054 火力发电厂汽水管道设计技术规定 DL5068 发电厂化学设计规范 DL/T5072 火力发电厂保温油漆设计规程 DL/T5094 火力发电厂建筑设计规程 DL/T5095 火电厂和核电厂常规岛主厂房荷载设计技术规程 DL/T5121 火力发电厂烟风煤粉管道设计技术规程 DL/T5136 火力发电厂、变电站二次接线设计技术规程 DL/T 5153 火力发电厂厂用电设计技术规程 DL/T5204 火力发电广油气管道设计规程 DL/T 5210.1 电力建设施工质量验收及评价规程 第1部分：土建工程 DL/T5210.2 电力建设施工质量验收及评价规程 第2部分：锅炉机组 DL/T5210.3 电力建设施工质量验收及评价规程 第3部分：汽轮发电机组 DL/T 5210.4 电力建设施工质量验收及评价规程 第4部分：热工仪表及控制装置 DL/T5210.5 电力建设施工质量验收及评价规程 第5部分：管道及系统 DL/T5210.6 电力建设施工质量验收及评价规程 第6部分：水处理及制氢设备和系统 DL/T5210.7 电力建设施工质量验收及评定规程 第7部分：焊接 DL/T5210.8 电力建设施工质量验收及评价规程 第8部分：加工配制 DL/T5226 发电厂电力网络计算机监控系统设计技术规程 DL/T5339 火力发电厂水工设计规范 DL/T 5352 高压配电装置设计技术规程 DL/T5390 发电厂和变电站照明设计技术规定 DL/T5437 火力发电建设工程启动试运及验收规程 JB/T10325 锅炉除氧器技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
兰炭尾气 exhaust-gas from semi-coke kiln 在直立炭化炉内，以不粘煤、弱粘煤、长焰煤等为原料，炭化温度750℃以下进行中低温干馏生产
兰炭时，除自用后对外排放的具有一定热值的废气。 3.2
余热回收利用成套装置heatrecoveryequipment 以兰炭尾气为燃料，将其化学能转化为电（热）能的成套装置，由兰炭尾气锅炉（蒸汽发生装置）
汽轮机发电机组以及配套的辅助系统构成。
3 JB/T12488—2015
3.3
风机fans 加压风机：提供兰炭尾气输送动力，对兰炭尾气进行加压的风机送风机：提供兰炭尾气锅炉燃烧所需的空气，保证炉内兰炭尾气充分燃烧的风机。 引风机：将兰炭尾气锅炉燃烧后产生的烟气排至烟窗的风机。
3.4
制氮装置nitrogen generator 以空气为原料，利用物理的方法，将空气中的氧和氮分离，制取纯度99%以上（体积分数）氮气
的装置。 3.5
除尘装置dustcollector 用来减少兰炭尾气锅炉排放烟气中烟尘的成套装置。
3.6
脱硫装置desulfurizationequipment 用来减少兰炭尾气锅炉排放烟气中SO2、SO3等有害气体的成套装置。
3.7
脱硝装置denitration equipment 用来减少兰炭尾气锅炉排放烟气中NO.气体的成套装置。
3.8
装置同步率 simultaneous operating rate
兰炭尾气余热回收利用成套装置年正常运行时间与兰炭生产线年正常运行时间的百分比，计算见公式（1)。
Hy×100% Hs
(1)
Y
式中： Y一装置同步率，%： Hy 兰炭尾气余热回收利用成套装置年正常运行时间，单位为小时每年（h/a）： Hs 兰炭生产线年正常运行时间，单位为小时每年（h/a）。
3.9
余热回收利用成套装置热效率thermalefficiencyofheatrecoverysystem 7y 发电量和对外供热量与进入兰炭尾气锅炉的燃料燃烧产生热量的百分比，计算见公式（2）。
3600Pg+Dg(h-hp)
x100%
(2)
ny
9i
式中： y 热效率，%： P. 一发电功率，单位为千瓦（kW) D. 一供热流量，单位为千克每小时（kg/h）： h 对外供汽比焰，单位为干焦每千克（kJ/kg）： hp 供热回水比恰，单位为千焦每千克（kJ/kg)：
4
