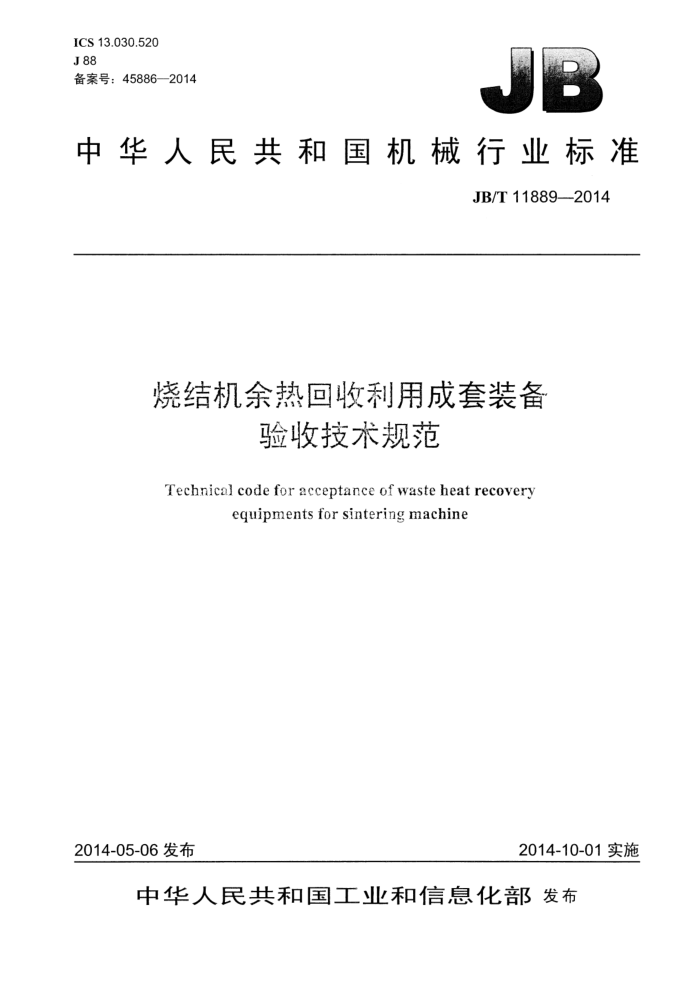

ICS 13.030.520 J 88 备案号：45886—2014
中华人民共和国机械行业标准
JB/T 11889—2014
烧结机余热回收利用成套装备
验收技术规范
Technical code for acceptance of waste heat recovery
egquipments for sintering machine
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 JB/T 11889——2014
目 次
前言 1 范围 2规范性引用文件 3术语和定义…. 4　一般规定. 5单机试运行验收.. 6分系统试运行及验收.
虹
整套启动试运行及验收
7
8成套装置的考核..…. 附录A（资料性附录）烧结机余热回收利用成套装备试运行条件检查确认表附录B（资料性附录）烧结机余热回收利用成套装备试运行验收单. 附录C（资料性附录）烧结机余热回收利用成套装备移交生产交接书，
13 16 19
表A.1单机试运行条件检查确认表.. 表A.2分系统试运行条件检查确认表表A.3整套启动试运行验收条件检查确认表表B.1单机试运行验收单. 表 B.2分系统试运行验收单表 B.3 整套启动验收单
13 14 15 16 17 18 JB/T 11889—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江西子联合工程有限公司、安阳钢铁股份有限公司动力厂、安阳钢铁股份有限
公司炼铁厂、浙江大学热能工程研究所、湖南省电力勘测设计院、杭州杭锅工业锅炉有限公司、杭州中能汽轮动力有限公司、中信重工机械股份有限公司、南京凯盛开能环保能源有限公司。
本标准主要起草人：金雷、周海平、姚琼、赵振、袁振峰、戴保才、高翔、张力、王峻、周明正、 彭岩、宋纪元、李新华、许同华、孙海云、徐成浩、陈静。
本标准为首次发布。
II JB/T 11889---2014
3.1
烧结机 sintering machine 钢铁企业用来为高炉生产烧结矿的工艺装备。
3.2
烧结冷却机sinter cooler 用于冷却烧结矿的装备，按结构形式分为环式冷却机或带式冷却机。
3.3
烧结机余热回收利用成套装备waste heat recovery equipments for sintering machine 利用烧结矿余热产生蒸汽进行供热或发电的成套装备。主要装备包括汽轮发电机组、余热锅炉、除
尘器、循环风机（引风机）、锅炉补给水处理装置、循环冷却水设备及其上述设备的配套辅机、电气和热控设备等。 3.4
余热锅炉 waste heat boiler 利用余热生产蒸汽或热水的锅炉。
3.5
循环风机circulating fan 用于使余热锅炉烟气循环并冷却烧结矿的风机。
3.6
烟气循环系统flue gas circulation system 由烧结冷却机、余热锅炉、循环风机、除尘器、烟道等工艺设备组成的系统。通过循环风机鼓入烧
结冷却机的循环气体吸热后通过烟道进入余热锅炉放热再进入循环风机，这种不断循环的吸热放热过程就完成了烧结矿余热的利用和转换。
4　一般规定
4.1烧结机余热回收利用成套装备验收程序
烧结机余热回收利用成套装备验收程序规定如下： a）建筑及安装过程中的局部验收，包括隐蔽工程，在施工过程中进行； b）单机验收，在单机安装结束后进行； c）分系统及成套启动运行验收，在单机验收结束及分系统验收结束后进行； d）成套装备的考核及竣工移交，其中考核期间进行性能测试。
4.2启动运行及验收指挥部组织机构 4.2.1启动运行及验收指挥部组织机构可以由以下单位组成：
a）项目建设方：负责组建指挥部并派代表担任总指挥； b）总承包方：建设方确认的项目总包单位； c）工程项目监理单位：由建设方聘任的有资质的第三方担任; d）调试单位：由总承包方或项目建设方聘任的有资质的单位； e）运行单位：由建设方或项目总承包聘任的有资质的单位; f）项目设计单位；由建设方或总承包委托的设计单位； g）政府质量监督部门; h）主要的设备供货商； i）与项目建设有关的单位。
2 JB/T 11889-—2014
4.2.2指挥部的主要职责：
a）全面组织协调试运行及验收工作; b）对试运行及验收过程中的安全、进度、质量全面负责； c）任命试运行组、验收组、安全消防组的组长： d）审批调试方案或措施； e）组织验收签证工作; f）协调及解决试运行验收中的重大问题
4.2.3指挥部下设机构及职责：
a）下设试运行组、验收组、安全消防组； b）其中试运行组及验收组下各设六个专业：锅炉、汽机、电气、热控、化学、水工； c）试运行组及验收组中各单位的组成及职责，应符合DL/T5437的规定； d）指挥部的职责期：从分系统调试开始，至办理完成套装备的生产交接的签字手续为止。
4.2.4调试单位的资质，成套装备调试单位应具有当地建设质量监督部门认可的相应资质。 4.2.5验评表提供，各专业验评表由施工单位提供，监理单位认可。 4.3烧结机余热回收利用成套装备验收基本方法及标准
烧结机余热回收利用成套装备验收基本方法及标准规定如下： a）余热锅炉及其配套的辅机和管路的安装验收应符合DL5190.2的规定； b）汽轮发电机组及其配套的辅机和管路的安装验收应符合DL5190.3的规定； c）锅炉给水处理及其辅机和管路的安装验收应符合DL5190.6、DL/T5210.6、DL/T805.4、DL/T
543的规定： d）热工仪表及控制装置的安装验收应符合DL/T5190.4的规定 e）电气工程安装应符合GB50170、GB50171的规定； f）建筑工程验收应符合DL/T5210.1、GB50300的规定; g）给水排水管道工程验收应符合 GB50268、GB50242的规定; h）分系统试运行及验收时，通风管道及汽水管道部分应符合GB50243、DL5190.5、DL/T5210.5
的规定; i）烧结机余热回收利用成套装置应符合JB/T11381、JB/T11382的规定； j）制造商的说明书及有关合同条款。
5单机试运行验收
5.1单机试运行验收的一般规定
单机试运行验收的一般规定内容如下： a）单机试运行验收由安装单位负责，在相应的建筑安装完成后进行； b）由施工单位编写单机试运行验收方案，交建设方及监理单位审核批准后进行； c）单机试运行验收需要的临时电源，由施工单位与建设单位协商电气接入方案； d）工程项目监理单位与运行单位全过程参与监督单机试运行验收； e）单机试运行验收前要检查单机试运行必备的条件，单机试运行条件检查确认表参见附录A； f）单机试运行验收合格后施工单位需提交单机试运行验收报告及单机试运行验收单的复印件给
建设单位，所有资料在验收结束交接时一一并交建设单位; g）对单体试运行过程中出现的故障及发现的缺陷由安装单位负责整改，并对整改部分重新进行验收 h）单机试运行验收不得影响原有烧结机工艺装备生产线的生产。
3
www。longniu.com JB/T 11889—2014
5.2给排水系统单机试运行验收
给排水系统单机试运行验收规定如下： a）建设单位提供的原水水量及水质应符合烧结机余热回收利用成套装备设计规定； b）排水的水量及水质应符合建设单位的受纳规定； c）新建给排水系统时，其单机试运行验收应符合GB50049的规定。
5.3电气系统的单机试运行验收 5.3.1电气系统的单机试运行验收主要内容：
a）高、低压厂用电受电试验； b）高、低压配电开关回路传动试验及继电保护装置后台监控系统调试； c）电抗器及变压器试验; d）发电机继电保护静态调试; e）电动机回路传动、辅机电动机试运转调试； f）励磁系统静态实验； g）直流屏试验、调试及送电。
5.3.2电气系统的单机试运行验收方法：
a）按单机制造商的说明书及设计图纸进行，同时应符合GB50171、GB50049的规定； b）电气装置的低压配电部分的单机验收应符合GB50254的规定。
5.4热工仪表系统的单机试运行验收 5.4.1热工仪表系统单机试运行验收主要内容：
a）对工程所有变送器、压力表、热电阻（偶）等一次仪表进行检定并完成检定报告； b）调节阀及电动阀门（挡板门）的就地、远程调试，并完成调试报告； c）系统受电及软件安装完毕; d）I/O通道测试; e）计算机系统调试； f）顺序控制系统（SCS）静态调试; g）模拟量控制（MCS）静态调试（手动遥控)； h）机组联锁跳闸保护系统静态调试。
5.4.2热工仪表系统的单机试运行验收方法：
a）按单机制造商的说明书及设计图纸进行，同时应符合DL5190.4的规定； b）远传至控制室计算机的工艺参数应与就地指示一致，并达到设计规定的精度； c）就地及远程操作调节阀、电动阀门（挡板门）动作准确，其阀位与控制室计算机上的指示一致。
5.5化学补充水的单机试运行验收
化学补充水的单机试运行验收规定如下： a）化学补充水系统单机试运行验收项目包括化学水处理设备单体及相关管道阀门等； b）化学补充水系统单机试运行验收应按制造厂的产品说明书要求进行，并且同时要求对余热进行
回收的电站应符合DL5190.6的规定； c）化学补充水由所在企业提供时，应按机组参数及设计要求验收，水质应符合GB/T12145的规定，
供热站的水质应符合GB/T1576的规定，水量应能满足余热锅炉最大补充水量的要求。
4 JB/T 11889—2014
5.6锅炉烟风及水汽系统的单机试运行验收 5.6.1锅炉烟风及水汽系统的单机试运行验收条件：
a）锅炉单机试运行需要的冷却水、化学补充水、给排水应先行验收与试运行合格； b）系统内有关电气、仪表应先行验收合格。
5.6.2锅炉烟风及水汽系统的单机试运行验收范围：
a）锅炉烟气配套烟风系统的单机试运行验收项目包括引风机或循环风机、烟气挡板门、烟道门、
除尘器及其附属的部件管道等； b）锅炉水汽系统配套的单机试运行验收项目包括给水泵、疏水泵、除氧器及水箱及其附属的管道
阀门; c）锅炉本体单机包括附属的部件，当除氧器由锅炉自带时，除氧器的验收与锅炉本体的验收同时
完成。
5.6.3锅炉烟风及水汽系统的单机试运行验收的方法应按各单机制造厂的产品说明书进行。 5.6.4锅炉本体的烘炉、煮炉和化学清洗应按制造厂的产品说明书要求进行，并应符合DL5190.2的规定。 5.6.5锅炉本体的烘炉煮炉结束后应对锅炉汽包内部进行检验、对烟风道的内外结构及伸缩节进行外观检查验收。 5.7汽轮发电机组热力及冷却系统的单机试运行验收 5.7.1汽轮发电机组热力及冷却系统的单机试运行验收的条件：
a）锅炉烟风及水汽系统单机试运行验收合格； b）系统内有关建筑、电气、仪表应先行验收合格; c）系统内的相关电气、电缆、阀门及有关管道，应先行验收； d）循环水工业补水由所在企业供给时，应检验补水水质、水量是否满足系统要求。
5.7.2汽轮发电机组热力及冷却系统的单机试运行验收的范围：
a）汽机及其辅机的单机试运行验收项目包括汽机调节保安部套、冷油器、凝汽器、凝结水泵、射
水泵、蔬水泵、抽真空器、汽封装置、盘车装置等; b）发电机及其辅机的单机试运行验收项目包括发电机本体及其附属的励磁机、空冷器、直流电源
系统、电力接入系统、高低压配电系统等； c）热力系统及其辅机的单机试运行验收项目包括主蒸汽及补汽管道及阀门、供热蒸汽管道及阀门、
减温减压器及其管道阀门等； d）循环冷却水系统及其辅机的单机试运行验收项目包括循环水泵及工业水泵、冷却塔、管阀系统、
循环水处理设备、放空、排污、起吊设备，
5.7.3汽轮发电机组热力及冷却系统的单机试运行验收方法，应符合DL5190.3的规定，并同时按各单机制造厂的产品说明书进行。
6分系统试运行及验收
6.1分系统试运行及验收的一般规定
分系统试运行及验收的一般规定内容如下： a）分系统试运行及验收应在单机试运行验收合格，提交的技术资料齐全后进行； b）分系统试运行及验收之前应成立启动运行及验收指挥部，并落实组织机构： c）分系统试运行及验收由启动运行及验收指挥部全面负责、调试单位负责技术管理、施工单位负
