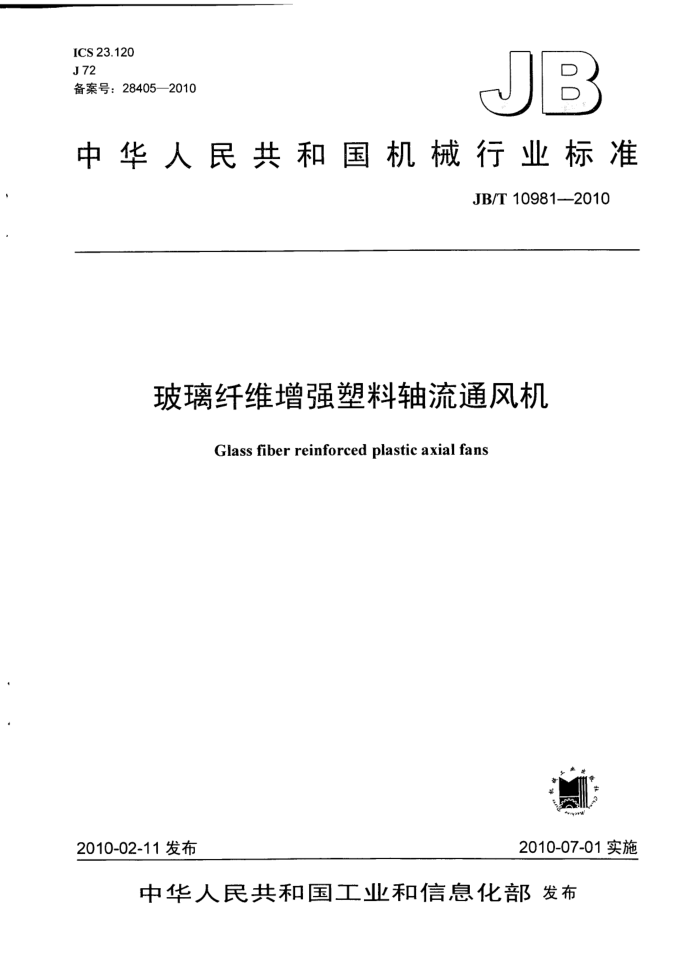

ICS 23.120 J72 备案号：28405—2010
JB
中华人民共和国机械行业标准
JB/T 10981--2010
玻璃纤维增强塑料轴流通风机
Glass fiber reinforced plastic axial fans
2010-02-11 发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T 10981—2010
目 次
前言 1 范围. 2规范性引用文件 3术语和定义 4型号... 4.1 型式， 4.2 机号. 4.3 旋转方向。 4.4 通风机型号表示方法５技术要求 5.1 结构。 5.2 装配要求 5.3 性能. 6　试验方法 6.1 玻璃钢性能试验 6.2.机壳、叶轮的外观及缺陷检验 6.3 叶轮精度检测。 6.4 叶轮平衡校正 6.5 叶轮超速试验. 6.6 通风机的机械运转试验 6.7 空气动力性能试验 6.8 通风机噪声试验 7 检验规则
I1
2
电中心心中心中e# +
....2 .2
2
中业营中业营！
.
营营业专业
.t....-.
+#++++#·#中
童量业业
心心+#心#
业康业业专专会
中中e中.e...
中电号
保证期 9 标志、包装、运输和贮存。 图1 机壳壁结构示意图表1 风机的型式代号表2 通风机的机号表3叶轮所用玻璃钢材料的随批试样性能表4叶轮跳动公差及叶片弦长极限偏差。
8
........5
+
营雪业 量业号
中专业
cc0D0a0ttc0aaaccc0n10ci0saic00a
000000000000000 JB/T 10981--2010
前言
本标准由中国机械联合会提出本标准由全国风机标准化技术委员会（SAC/TC187）归口。 本标准起草单位：山东格瑞德集团有限公司、德州富达玻璃钢制品有限公司。 本标准主要起草人：管印贵、姜恭俭、王勇、王法。 本标准为首次发布。
11 JB/T 10981---2010
4　型号
通风机的型号依次由下列各部分组成：型式、机号、旋转方向。 4.1型式
风机的型式代号按表1的规定。
表1 风机的型式代号
项 目
符号 T F A B c
通用型耐腐蚀型电动机直联带传动
用 途
传动方式
4.2机号
通风机的机号以通风机叶轮（叶片外缘）直径的分米数冠以符号“No.”表示，见表2。
表2 通风机的机号
叶轮直径 mm 1 250 1 400 1 600 1 800 2 000 2 200 2 400
叶轮直径 mm 560 630 710 800 900 1 000 1 120
叶轮直径 mm 250 280 315 355 400 450 500
机号 No. 12.5 14.0 16.0 18.0 20.0 22.0 24.0
机号 No. 5.6 6.3 7.1 8.0 9.0 10.0 11.2
机号 No. 2.5 2.8 3.15 3.55 4.0 4.5 5.0
·
4.3 旋转方向
从驱动端看通风机叶轮顺时针旋转，记为“顺”，也可不标注；从驱动端看通风机叶轮逆时针旋转标记为“逆”。 4.4 通风机型号表示方法
BLG 口 口口
No. 口 口
T
旋转方向传动方式（A方式可不表示）机号，即叶轮直径分米数风机轮毂比（100倍后的整数） T：普通型；F：耐腐蚀型
玻璃钢
标记示例：BLGF35No.4.0
即为电动机直联、耐腐蚀型、直径400mm，顺时针旋转的玻璃钢轴流通风机。
5　技术要求
5.1结构 5.1.1基本设计要求 5.1.1.1图样和技术文件应符合JB/T10562或按供需双方的协议要求制造。
2
